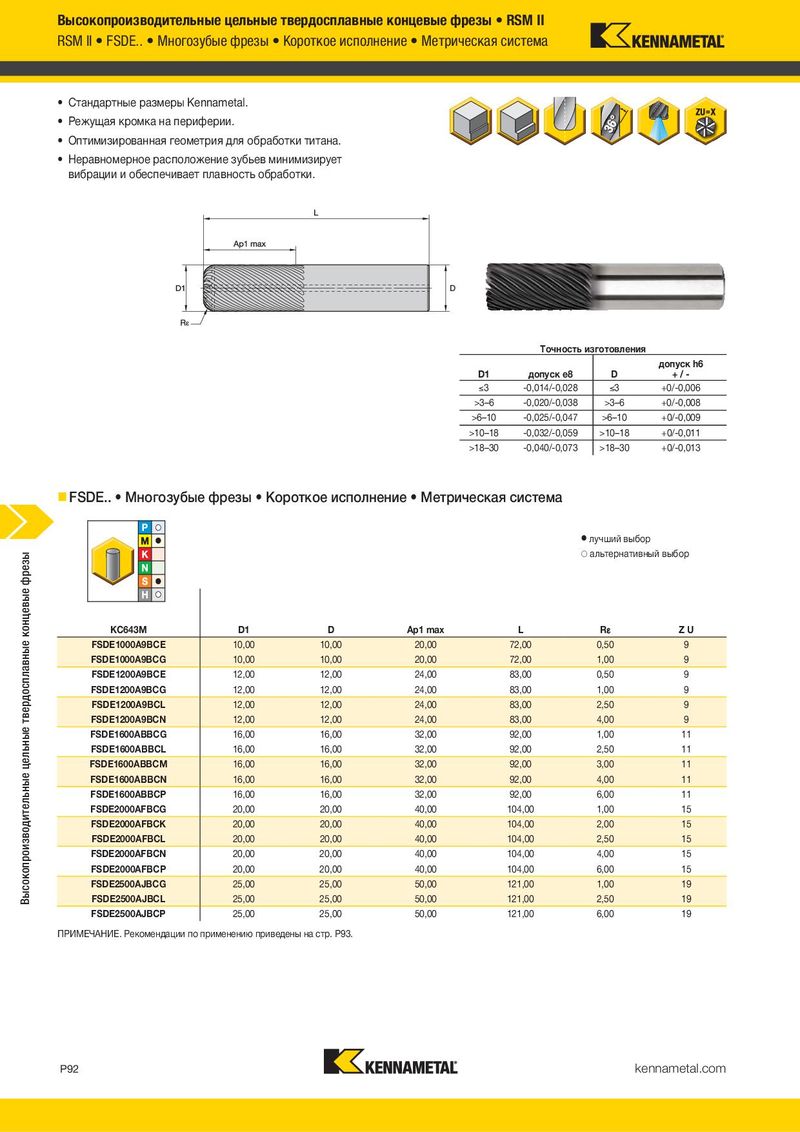

Высокопроизводительные цельные твердосплавные концевые фрезы • RSM II RSM II • FSDE.. • Многозубые фрезы • Короткое исполнение • Метрическая система • Стандартные размеры Kennametal. • Режущая кромка на периферии. • Оптимизированная геометрия для обработки титана. • Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Tочность изготовления допуск h6 D1 допуск e8 D +/- )3 -0,014/-0,028 )3 +0/-0,006 >3–6 -0,020/-0,038 >3–6 +0/-0,008 >6–10 -0,025/-0,047 >6–10 +0/-0,009 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >18–30 -0,040/-0,073 >18–30 +0/-0,013 „ FSDE.. • Многозубые фрезы • Короткое исполнение • Метрическая система ⅷ лучший выбор Высокопроизводительные цельные твердосплавные концевые фрезы ࠗ альтернативный выбор KC643M KC643M D1 D Ap1 max L R¡ ZU FSDE1000A9BCE 10,00 10,00 20,00 72,00 0,50 9 FSDE1000A9BCG 10,00 10,00 20,00 72,00 1,00 9 FSDE1200A9BCE 12,00 12,00 24,00 83,00 0,50 9 FSDE1200A9BCG 12,00 12,00 24,00 83,00 1,00 9 FSDE1200A9BCL 12,00 12,00 24,00 83,00 2,50 9 FSDE1200A9BCN 12,00 12,00 24,00 83,00 4,00 9 FSDE1600ABBCG 16,00 16,00 32,00 92,00 1,00 11 FSDE1600ABBCL 16,00 16,00 32,00 92,00 2,50 11 FSDE1600ABBCM 16,00 16,00 32,00 92,00 3,00 11 FSDE1600ABBCN 16,00 16,00 32,00 92,00 4,00 11 FSDE1600ABBCP 16,00 16,00 32,00 92,00 6,00 11 FSDE2000AFBCG 20,00 20,00 40,00 104,00 1,00 15 FSDE2000AFBCK 20,00 20,00 40,00 104,00 2,00 15 FSDE2000AFBCL 20,00 20,00 40,00 104,00 2,50 15 FSDE2000AFBCN 20,00 20,00 40,00 104,00 4,00 15 FSDE2000AFBCP 20,00 20,00 40,00 104,00 6,00 15 FSDE2500AJBCG 25,00 25,00 50,00 121,00 1,00 19 FSDE2500AJBCL 25,00 25,00 50,00 121,00 2,50 19 FSDE2500AJBCP 25,00 25,00 50,00 121,00 6,00 19 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P93. P92 kennametal.com
