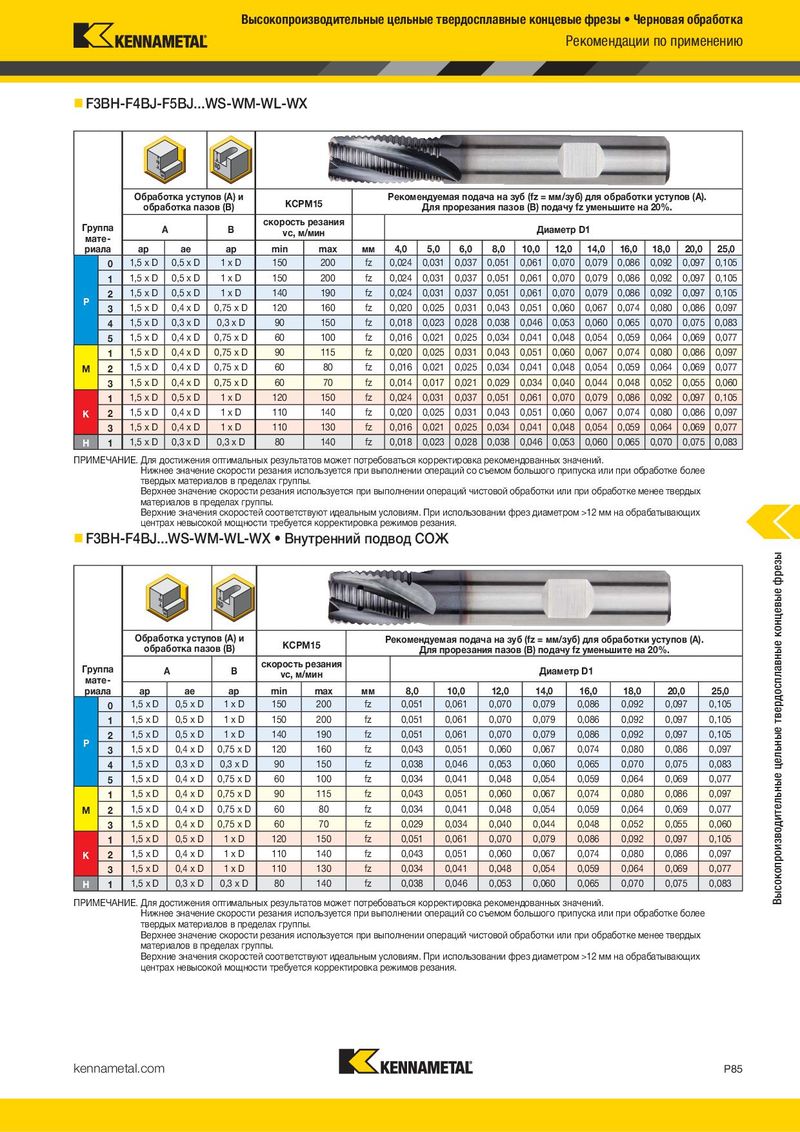

Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка F4BJ-F6BJ...DL • DIN 6527 • Длинное исполнение Рекомендации по применению • Режущая кромка у центра.  F3BH-F4BJ-F5BJ...WS-WM-WL-WX • Плоский профиль. Обработка уступов (A) и Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). вид X обработка пазов (B) KCPM15 Для прорезания пазов (B) подачу fz уменьшите на 20%. скорость резания Группа A B Диаметр D1 vc, м/мин Tочность изготовления мате- риала ap ae ap min max мм 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 D1 допуск h11 D допуск h6 0 1,5 x D 0,5 x D 1xD 150 200 fz 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 3 +0/-0,060 3 +0/-0,006 1 1,5 x D 0,5 x D 1xD 150 200 fz 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 >3–6 +0/-0,075 >3–6 +0/-0,008 2 1,5 x D 0,5 x D 1xD 140 190 fz 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 >6–10 +0/-0,090 >6–10 +0/-0,009 P 3 1,5 x D 0,4 x D 0,75 x D 120 160 fz 0,020 0,025 0,031 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 >10–18 +0/-0,110 >10–18 +0/-0,011 4 1,5 x D 0,3 x D 0,3 x D 90 150 fz 0,018 0,023 0,028 0,038 0,046 0,053 0,060 0,065 0,070 0,075 0,083 >18–30 +0/-0,130 >18–30 +0/-0,013 5 1,5 x D 0,4 x D 0,75 x D 60 100 fz 0,016 0,021 0,025 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 1 1,5 x D 0,4 x D 0,75 x D 90 115 fz 0,020 0,025 0,031 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 M 2 1,5 x D 0,4 x D 0,75 x D 60 80 fz 0,016 0,021 0,025 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077  F4BJ-F6BJ...DL • DIN 6527 • Длинное исполнение • Метрическая система 3 1,5 x D 0,4 x D 0,75 x D 60 70 fz 0,014 0,017 0,021 0,029 0,034 0,040 0,044 0,048 0,052 0,055 0,060 1 1,5 x D 0,5 x D 1xD 120 150 fz 0,024 0,031 0,037 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 K 2 1,5 x D 0,4 x D 1xD 110 140 fz 0,020 0,025 0,031 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 3 1,5 x D 0,4 x D 1xD 110 130 fz 0,016 0,021 0,025 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077  лучший выбор H 1 1,5 x D 0,3 x D 0,3 x D 80 140 fz 0,018 0,023 0,028 0,038 0,046 0,053 0,060 0,065 0,070 0,075 0,083  альтернативный выбор ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. KCPM15 D1 D Ap1 max L BCH ZU Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих F4BJ0600BDL45 6,00 6,00 13,00 57,00 0,10 4 центрах невысокой мощности требуется корректировка режимов резания. F4BJ0800BDL45 8,00 8,00 19,00 63,00 0,20 4  F3BH-F4BJ...WS-WM-WL-WX • Внутренний подвод СОЖ F4BJ1000BDL45 10,00 10,00 22,00 72,00 0,30 4 Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы F4BJ1200BDL45 12,00 12,00 26,00 83,00 0,30 4 F6BJ1600BDL45 16,00 16,00 32,00 92,00 0,40 6 F6BJ2000BDL45 20,00 20,00 38,00 104,00 0,40 6 F6BJ2500BDL45 25,00 25,00 45,00 121,00 0,40 6 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P88. Обработка уступов (A) и Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). обработка пазов (B) KCPM15 Для прорезания пазов (B) подачу fz уменьшите на 20%. скорость резания Группа A B Диаметр D1 vc, м/мин мате- риала ap ae ap min max мм 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 0 1,5 x D 0,5 x D 1xD 150 200 fz 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 1 1,5 x D 0,5 x D 1xD 150 200 fz 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 2 1,5 x D 0,5 x D 1xD 140 190 fz 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 P 3 1,5 x D 0,4 x D 0,75 x D 120 160 fz 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 4 1,5 x D 0,3 x D 0,3 x D 90 150 fz 0,038 0,046 0,053 0,060 0,065 0,070 0,075 0,083 5 1,5 x D 0,4 x D 0,75 x D 60 100 fz 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 1 1,5 x D 0,4 x D 0,75 x D 90 115 fz 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 M 2 1,5 x D 0,4 x D 0,75 x D 60 80 fz 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 3 1,5 x D 0,4 x D 0,75 x D 60 70 fz 0,029 0,034 0,040 0,044 0,048 0,052 0,055 0,060 1 1,5 x D 0,5 x D 1xD 120 150 fz 0,051 0,061 0,070 0,079 0,086 0,092 0,097 0,105 K 2 1,5 x D 0,4 x D 1xD 110 140 fz 0,043 0,051 0,060 0,067 0,074 0,080 0,086 0,097 3 1,5 x D 0,4 x D 1xD 110 130 fz 0,034 0,041 0,048 0,054 0,059 0,064 0,069 0,077 H 1 1,5 x D 0,3 x D 0,3 x D 80 140 fz 0,038 0,046 0,053 0,060 0,065 0,070 0,075 0,083 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. P84 kennametal.com kennametal.com P85
