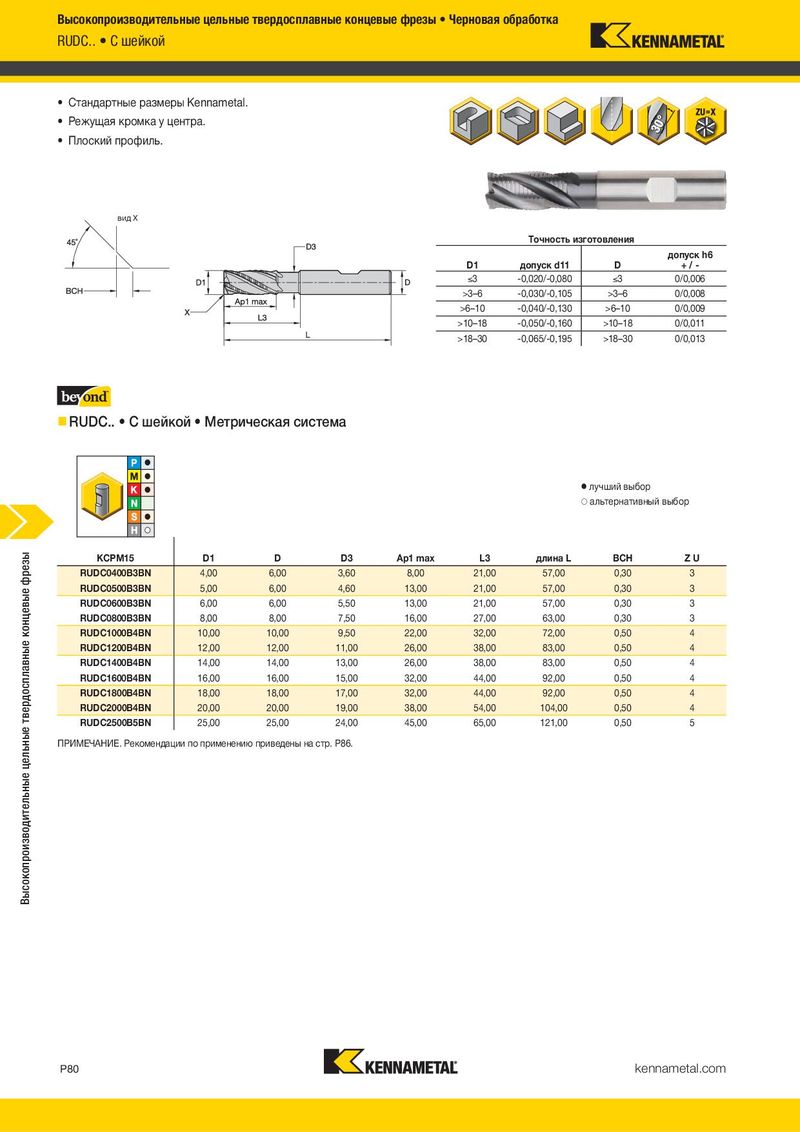

Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка RUDC.. • С шейкой • Стандартные размеры Kennametal. • Режущая кромка у центра. • Плоский профиль. вид X Tочность изготовления допуск h6 D1 допуск d11 D +/- )3 -0,020/-0,080 )3 0/0,006 >3–6 -0,030/-0,105 >3–6 0/0,008 >6–10 -0,040/-0,130 >6–10 0/0,009 >10–18 -0,050/-0,160 >10–18 0/0,011 >18–30 -0,065/-0,195 >18–30 0/0,013 „ RUDC.. • С шейкой • Метрическая система ⅷ лучший выбор ࠗ альтернативный выбор Высокопроизводительные цельные твердосплавные концевые фрезы KKCCPPMM1155 D1 D D3 Ap1 max L3 длина L BCH ZU RUDC0400B3BN 4,00 6,00 3,60 8,00 21,00 57,00 0,30 3 RUDC0500B3BN 5,00 6,00 4,60 13,00 21,00 57,00 0,30 3 RUDC0600B3BN 6,00 6,00 5,50 13,00 21,00 57,00 0,30 3 RUDC0800B3BN 8,00 8,00 7,50 16,00 27,00 63,00 0,30 3 RUDC1000B4BN 10,00 10,00 9,50 22,00 32,00 72,00 0,50 4 RUDC1200B4BN 12,00 12,00 11,00 26,00 38,00 83,00 0,50 4 RUDC1400B4BN 14,00 14,00 13,00 26,00 38,00 83,00 0,50 4 RUDC1600B4BN 16,00 16,00 15,00 32,00 44,00 92,00 0,50 4 RUDC1800B4BN 18,00 18,00 17,00 32,00 44,00 92,00 0,50 4 RUDC2000B4BN 20,00 20,00 19,00 38,00 54,00 104,00 0,50 4 RUDC2500B5BN 25,00 25,00 24,00 45,00 65,00 121,00 0,50 5 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P86. P80 kennametal.com
