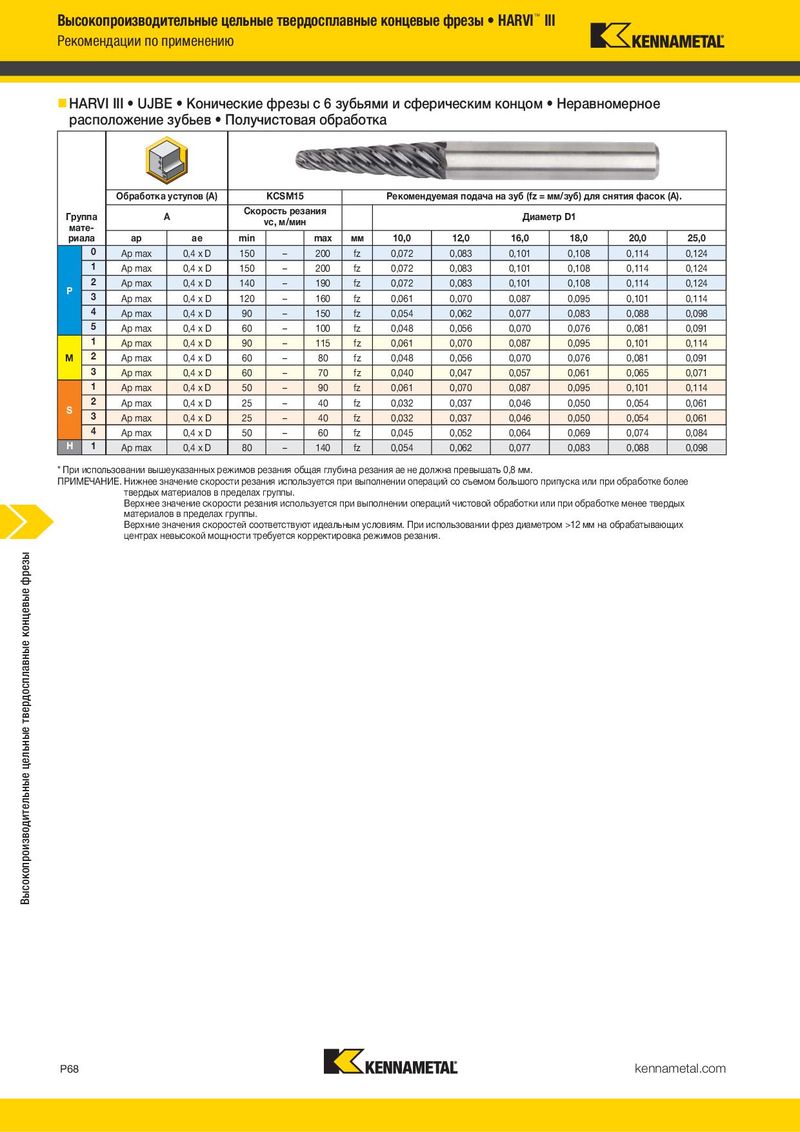

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ III Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ III Рекомендации по применению Рекомендации по применению  HARVI III • UJBE • Конические фрезы с 6 зубьями и сферическим концом • Неравномерное  UJBE • Конические фрезы с 6 зубьями и сферическим концом • Неравномерное расположение зубьев • Получистовая обработка расположение зубьев • Чистовая обработка Обработка уступов (A) KCSM15 Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). Обработка уступов (A) KCSM15 Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). Скорость резания Группа Скорость резания Группа A Диаметр D1 A Диаметр D1 vc, м/мин мате- vc, м/мин мате- риала ap ae min max мм 10,0 12,0 16,0 18,0 20,0 25,0 риала ap ae min max мм 10,0 12,0 16,0 18,0 20,0 25,0 0 Ap max 0,4 x D 150 – 200 fz 0,072 0,083 0,101 0,108 0,114 0,124 0 Ap max 0,06 x D 285 – 380 fz 0,086 0,099 0,121 0,130 0,137 0,149 1 Ap max 0,4 x D 150 – 200 fz 0,072 0,083 0,101 0,108 0,114 0,124 1 Ap max 0,06 x D 285 – 380 fz 0,086 0,099 0,121 0,130 0,137 0,149 2 Ap max 0,4 x D 140 – 190 fz 0,072 0,083 0,101 0,108 0,114 0,124 2 Ap max 0,06 x D 266 – 361 fz 0,086 0,099 0,121 0,130 0,137 0,149 P P 3 Ap max 0,4 x D 120 – 160 fz 0,061 0,070 0,087 0,095 0,101 0,114 3 Ap max 0,06 x D 228 – 304 fz 0,073 0,084 0,105 0,113 0,121 0,137 4 Ap max 0,4 x D 90 – 150 fz 0,054 0,062 0,077 0,083 0,088 0,098 4 Ap max 0,06 x D 171 – 285 fz 0,065 0,075 0,092 0,099 0,106 0,117 5 Ap max 0,4 x D 60 – 100 fz 0,048 0,056 0,070 0,076 0,081 0,091 5 Ap max 0,06 x D 114 – 190 fz 0,058 0,067 0,084 0,091 0,097 0,109 1 Ap max 0,4 x D 90 – 115 fz 0,061 0,070 0,087 0,095 0,101 0,114 1 Ap max 0,06 x D 171 – 218,5 fz 0,073 0,084 0,105 0,113 0,121 0,137 M 2 Ap max 0,4 x D 60 – 80 fz 0,048 0,056 0,070 0,076 0,081 0,091 M 2 Ap max 0,06 x D 114 – 152 fz 0,058 0,067 0,084 0,091 0,097 0,109 3 Ap max 0,4 x D 60 – 70 fz 0,040 0,047 0,057 0,061 0,065 0,071 3 Ap max 0,06 x D 114 – 133 fz 0,048 0,056 0,068 0,073 0,078 0,085 1 Ap max 0,4 x D 50 – 90 fz 0,061 0,070 0,087 0,095 0,101 0,114 1 Ap max 0,06 x D 95 – 171 fz 0,073 0,084 0,105 0,113 0,121 0,137 2 Ap max 0,4 x D 25 – 40 fz 0,032 0,037 0,046 0,050 0,054 0,061 2 Ap max 0,06 x D 47,5 – 76 fz 0,038 0,045 0,056 0,060 0,065 0,074 S S 3 Ap max 0,4 x D 25 – 40 fz 0,032 0,037 0,046 0,050 0,054 0,061 3 Ap max 0,06 x D 47,5 – 76 fz 0,038 0,045 0,056 0,060 0,065 0,074 4 Ap max 0,4 x D 50 – 60 fz 0,045 0,052 0,064 0,069 0,074 0,084 4 Ap max 0,06 x D 95 – 114 fz 0,053 0,062 0,077 0,083 0,089 0,100 H 1 Ap max 0,4 x D 80 – 140 fz 0,054 0,062 0,077 0,083 0,088 0,098 H 1 Ap max 0,06 x D 152 – 266 fz 0,065 0,075 0,092 0,099 0,106 0,117 * При использовании вышеуказанных режимов резания общая глубина резания ae не должна превышать 0,8 мм. * При использовании вышеуказанных режимов резания общая глубина резания ae не должна превышать 0,8 мм. ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. центрах невысокой мощности требуется корректировка режимов резания. Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы P68 kennametal.com kennametal.com P69
