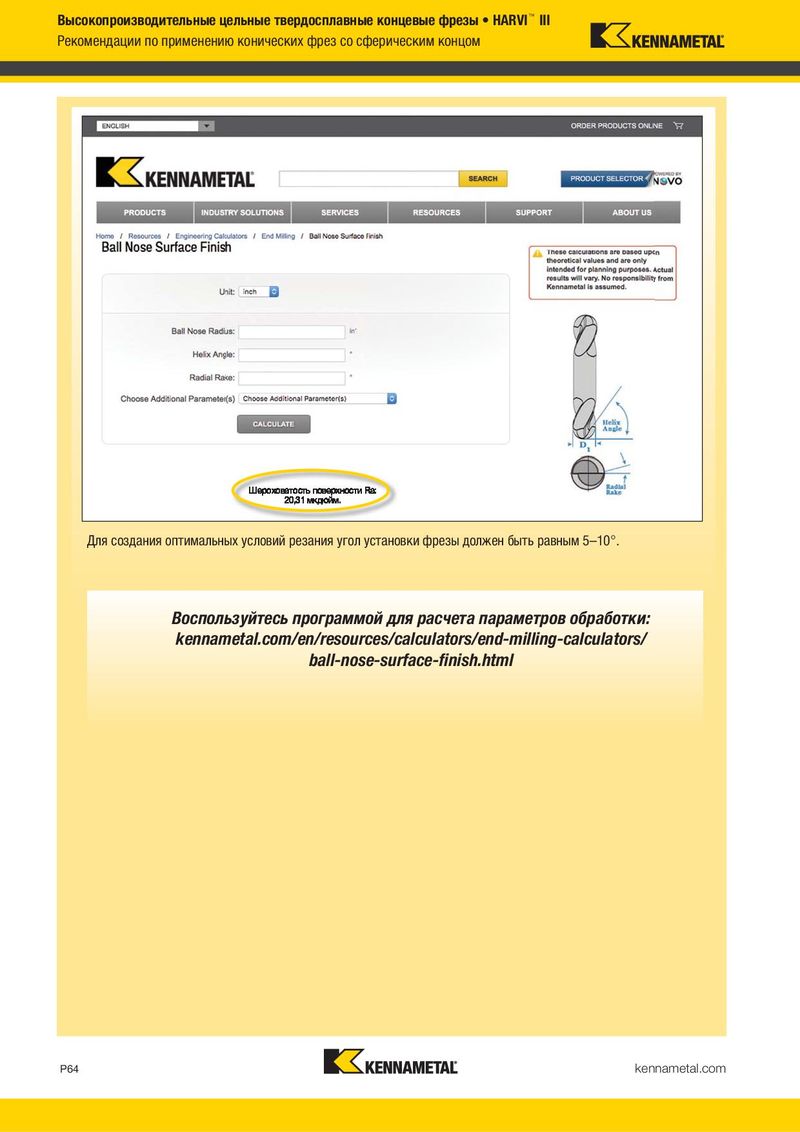

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ III Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ III Рекомендации по применению конических фрез со сферическим концом Рекомендации по применению конических фрез со сферическим концом Не все 6 режущих кромок доходят до центра конической фрезы HARVI III со сферическим концом. Поэтому при определенных углах обработки используется разное количество эффективных режущих кромок. Шлифованный профиль позволяет использовать угол конуса от 15 до 17° и от 4 до 6 эффективных режущих кромок. Шероховатость поверхности Ra: 20,31 мкдюйм. Для создания оптимальных условий резания угол установки фрезы должен быть равным 5–10°. Воспользуйтесь программой для расчета параметров обработки: kennametal.com/en/resources/calculators/end-milling-calculators/ ball-nose-surface-finish.html 0° 15° 17° Не рекомендуется <15° z = 2 эффективные >17° z = 6 эффективных (скорость резания у центра = 0) режущие кромки. режущих кромок. P64 kennametal.com kennametal.com P65
