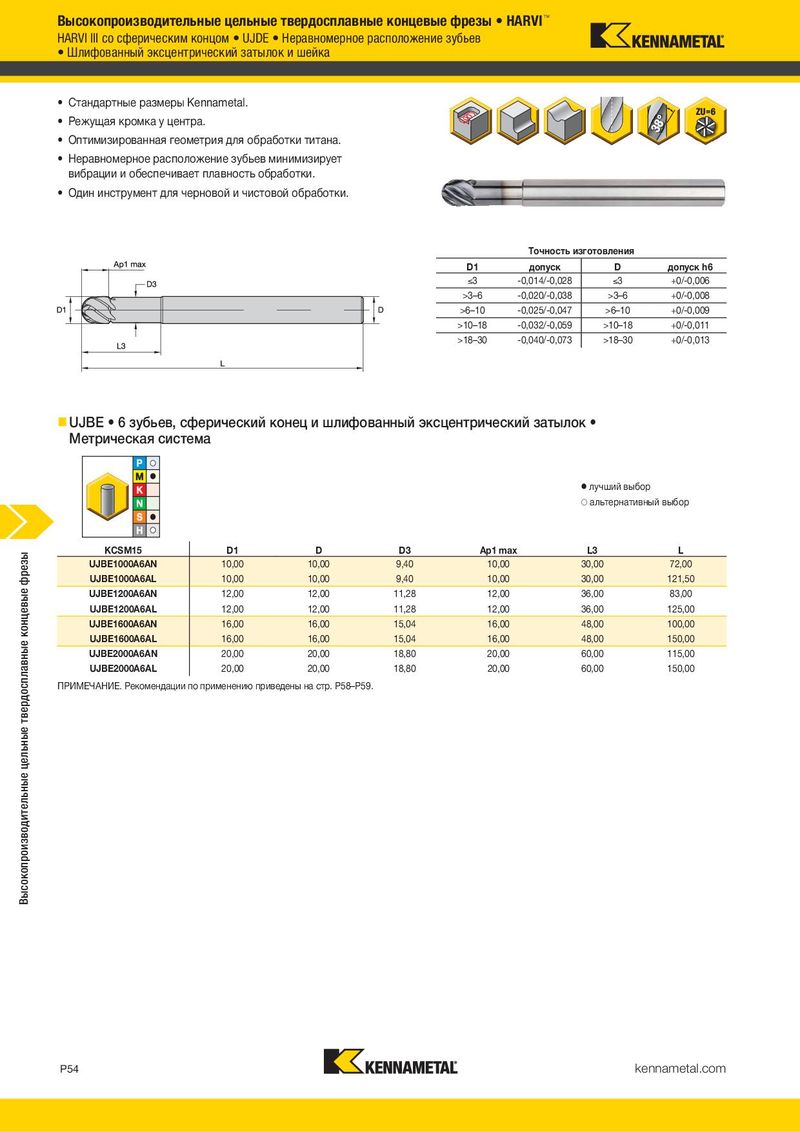

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 908

Предыдущая страница Следующая страница

Навигация

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ HARVI III со сферическим концом • UJDE • Неравномерное расположение зубьев • Шлифованный эксцентрический затылок и шейка • Стандартные размеры Kennametal. • Режущая кромка у центра. • Оптимизированная геометрия для обработки титана. • Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. • Один инструмент для черновой и чистовой обработки. Tочность изготовления D1 допуск D допуск h6 )3 -0,014/-0,028 )3 +0/-0,006 >3–6 -0,020/-0,038 >3–6 +0/-0,008 >6–10 -0,025/-0,047 >6–10 +0/-0,009 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >18–30 -0,040/-0,073 >18–30 +0/-0,013 „ UJBE • 6 зубьев, сферический конец и шлифованный эксцентрический затылок • Метрическая система ⅷ лучший выбор ࠗ альтернативный выбор Высокопроизводительные цельные твердосплавные концевые фрезы KCSM15 D1 D D3 Ap1 max L3 L UJBE1000A6AN 10,00 10,00 9,40 10,00 30,00 72,00 UJBE1000A6AL 10,00 10,00 9,40 10,00 30,00 121,50 UJBE1200A6AN 12,00 12,00 11,28 12,00 36,00 83,00 UJBE1200A6AL 12,00 12,00 11,28 12,00 36,00 125,00 UJBE1600A6AN 16,00 16,00 15,04 16,00 48,00 100,00 UJBE1600A6AL 16,00 16,00 15,04 16,00 48,00 150,00 UJBE2000A6AN 20,00 20,00 18,80 20,00 60,00 115,00 UJBE2000A6AL 20,00 20,00 18,80 20,00 60,00 150,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P58–P59. P54 kennametal.com
