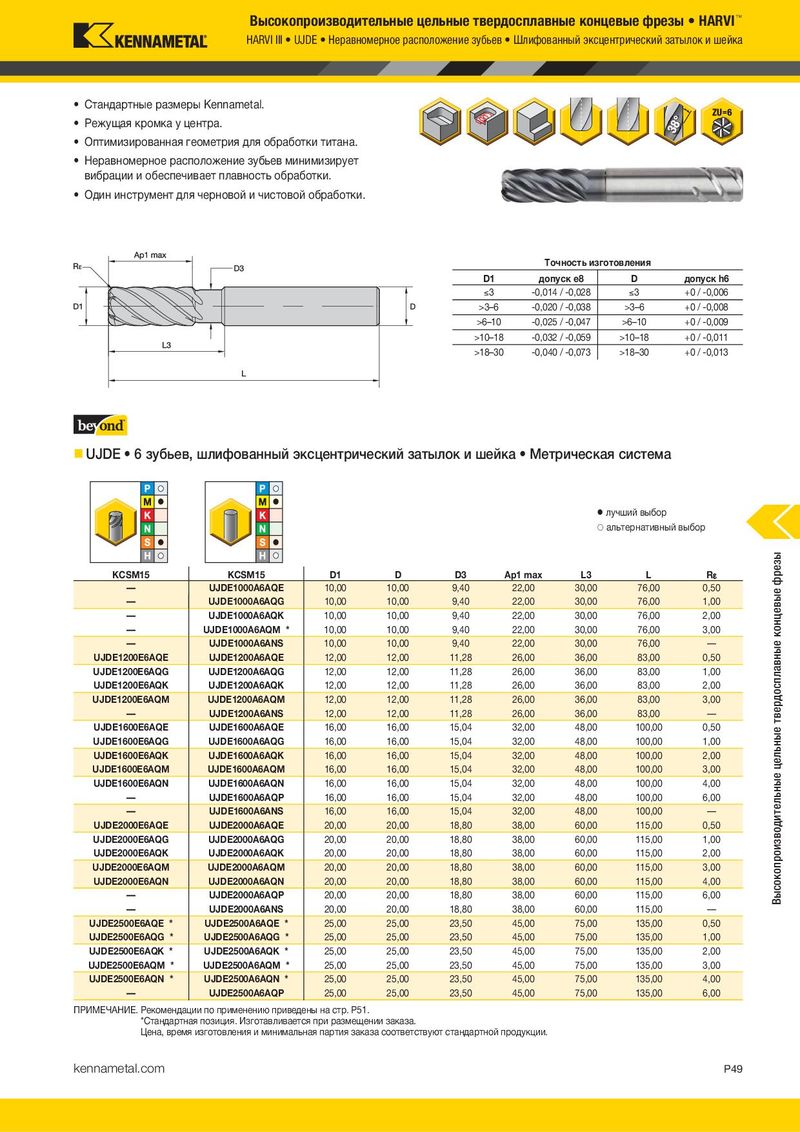

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ HARVI III • UJDE • Неравномерное расположение зубьев • Шлифованный эксцентрический затылок и шейка • Стандартные размеры Kennametal. • Режущая кромка у центра. • Оптимизированная геометрия для обработки титана. • Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. • Один инструмент для черновой и чистовой обработки. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014 / -0,028 )3 +0 / -0,006 >3–6 -0,020 / -0,038 >3–6 +0 / -0,008 >6–10 -0,025 / -0,047 >6–10 +0 / -0,009 >10–18 -0,032 / -0,059 >10–18 +0 / -0,011 >18–30 -0,040 / -0,073 >18–30 +0 / -0,013 „ UJDE • 6 зубьев, шлифованный эксцентрический затылок и шейка • Метрическая система ⅷ лучший выбор ࠗ альтернативный выбор KKCCSSMM1155 KKCCSSMM1155 D1 D D3 Ap1 max L3 L R¡ Высокопроизводительные цельные твердосплавные концевые фрезы — UJDE1000A6AQE 10,00 10,00 9,40 22,00 30,00 76,00 0,50 — UJDE1000A6AQG 10,00 10,00 9,40 22,00 30,00 76,00 1,00 — UJDE1000A6AQK 10,00 10,00 9,40 22,00 30,00 76,00 2,00 — UJDE1000A6AQM * 10,00 10,00 9,40 22,00 30,00 76,00 3,00 — UJDE1000A6ANS 10,00 10,00 9,40 22,00 30,00 76,00 — UJDE1200E6AQE UJDE1200A6AQE 12,00 12,00 11,28 26,00 36,00 83,00 0,50 UJDE1200E6AQG UJDE1200A6AQG 12,00 12,00 11,28 26,00 36,00 83,00 1,00 UJDE1200E6AQK UJDE1200A6AQK 12,00 12,00 11,28 26,00 36,00 83,00 2,00 UJDE1200E6AQM UJDE1200A6AQM 12,00 12,00 11,28 26,00 36,00 83,00 3,00 — UJDE1200A6ANS 12,00 12,00 11,28 26,00 36,00 83,00 — UJDE1600E6AQE UJDE1600A6AQE 16,00 16,00 15,04 32,00 48,00 100,00 0,50 UJDE1600E6AQG UJDE1600A6AQG 16,00 16,00 15,04 32,00 48,00 100,00 1,00 UJDE1600E6AQK UJDE1600A6AQK 16,00 16,00 15,04 32,00 48,00 100,00 2,00 UJDE1600E6AQM UJDE1600A6AQM 16,00 16,00 15,04 32,00 48,00 100,00 3,00 UJDE1600E6AQN UJDE1600A6AQN 16,00 16,00 15,04 32,00 48,00 100,00 4,00 — UJDE1600A6AQP 16,00 16,00 15,04 32,00 48,00 100,00 6,00 — UJDE1600A6ANS 16,00 16,00 15,04 32,00 48,00 100,00 — UJDE2000E6AQE UJDE2000A6AQE 20,00 20,00 18,80 38,00 60,00 115,00 0,50 UJDE2000E6AQG UJDE2000A6AQG 20,00 20,00 18,80 38,00 60,00 115,00 1,00 UJDE2000E6AQK UJDE2000A6AQK 20,00 20,00 18,80 38,00 60,00 115,00 2,00 UJDE2000E6AQM UJDE2000A6AQM 20,00 20,00 18,80 38,00 60,00 115,00 3,00 UJDE2000E6AQN UJDE2000A6AQN 20,00 20,00 18,80 38,00 60,00 115,00 4,00 — UJDE2000A6AQP 20,00 20,00 18,80 38,00 60,00 115,00 6,00 — UJDE2000A6ANS 20,00 20,00 18,80 38,00 60,00 115,00 — UJDE2500E6AQE * UJDE2500A6AQE * 25,00 25,00 23,50 45,00 75,00 135,00 0,50 UJDE2500E6AQG * UJDE2500A6AQG * 25,00 25,00 23,50 45,00 75,00 135,00 1,00 UJDE2500E6AQK * UJDE2500A6AQK * 25,00 25,00 23,50 45,00 75,00 135,00 2,00 UJDE2500E6AQM * UJDE2500A6AQM * 25,00 25,00 23,50 45,00 75,00 135,00 3,00 UJDE2500E6AQN * UJDE2500A6AQN * 25,00 25,00 23,50 45,00 75,00 135,00 4,00 — UJDE2500A6AQP 25,00 25,00 23,50 45,00 75,00 135,00 6,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P51. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. kennametal.com P49
