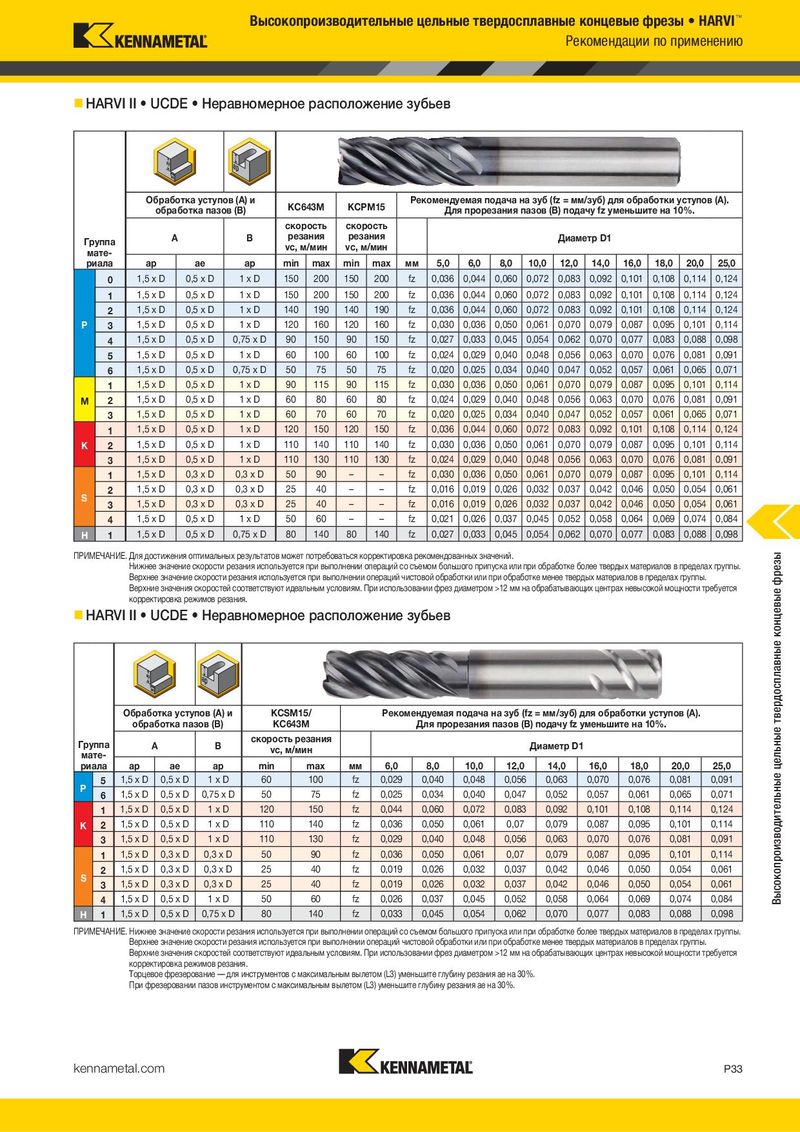

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ Рекомендации по применению „ HARVI II • UCDE • Неравномерное расположение зубьев Обработка уступов (A) и KC643M KCPM15 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). обработка пазов (B) Для прорезания пазов (B) подачу fz уменьшите на 10%. скорость скорость Группа A B резания резания Диаметр D1 мате- vc, м/мин vc, м/мин риала ap ae ap min max min max мм 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 0 1,5 x D 0,5 x D 1xD 150 200 150 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 1 1,5 x D 0,5 x D 1xD 150 200 150 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 2 1,5 x D 0,5 x D 1xD 140 190 140 190 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 P 3 1,5 x D 0,5 x D 1xD 120 160 120 160 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 4 1,5 x D 0,5 x D 0,75 x D 90 150 90 150 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 5 1,5 x D 0,5 x D 1xD 60 100 60 100 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 6 1,5 x D 0,5 x D 0,75 x D 50 75 50 75 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 1 1,5 x D 0,5 x D 1xD 90 115 90 115 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 M 2 1,5 x D 0,5 x D 1xD 60 80 60 80 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 3 1,5 x D 0,5 x D 1xD 60 70 60 70 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 1 1,5 x D 0,5 x D 1xD 120 150 120 150 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 K 2 1,5 x D 0,5 x D 1xD 110 140 110 140 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 3 1,5 x D 0,5 x D 1xD 110 130 110 130 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 1 1,5 x D 0,3 x D 0,3 x D 50 90 – – fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 2 1,5 x D 0,3 x D 0,3 x D 25 40 – – fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 S 3 1,5 x D 0,3 x D 0,3 x D 25 40 – – fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 4 1,5 x D 0,5 x D 1xD 50 60 – – fz 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084 H 1 1,5 x D 0,5 x D 0,75 x D 80 140 80 140 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Высокопроизводительные цельные твердосплавные концевые фрезы Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. „ HARVI II • UCDE • Неравномерное расположение зубьев Обработка уступов (A) и KCSM15/ Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). обработка пазов (B) KC643M Для прорезания пазов (B) подачу fz уменьшите на 10%. Группа A B скорость резания Диаметр D1 мате- vc, м/мин риала ap ae ap min max мм 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 5 1,5 x D 0,5 x D 1xD 60 100 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 P 6 1,5 x D 0,5 x D 0,75 x D 50 75 fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 1 1,5 x D 0,5 x D 1xD 120 150 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 K 2 1,5 x D 0,5 x D 1xD 110 140 fz 0,036 0,050 0,061 0,07 0,079 0,087 0,095 0,101 0,114 3 1,5 x D 0,5 x D 1xD 110 130 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 1 1,5 x D 0,3 x D 0,3 x D 50 90 fz 0,036 0,050 0,061 0,07 0,079 0,087 0,095 0,101 0,114 2 1,5 x D 0,3 x D 0,3 x D 25 40 fz 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 S 3 1,5 x D 0,3 x D 0,3 x D 25 40 fz 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 4 1,5 x D 0,5 x D 1xD 50 60 fz 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084 H 1 1,5 x D 0,5 x D 0,75 x D 80 140 fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Торцевое фрезерование — для инструментов с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. При фрезеровании пазов инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. kennametal.com P33
