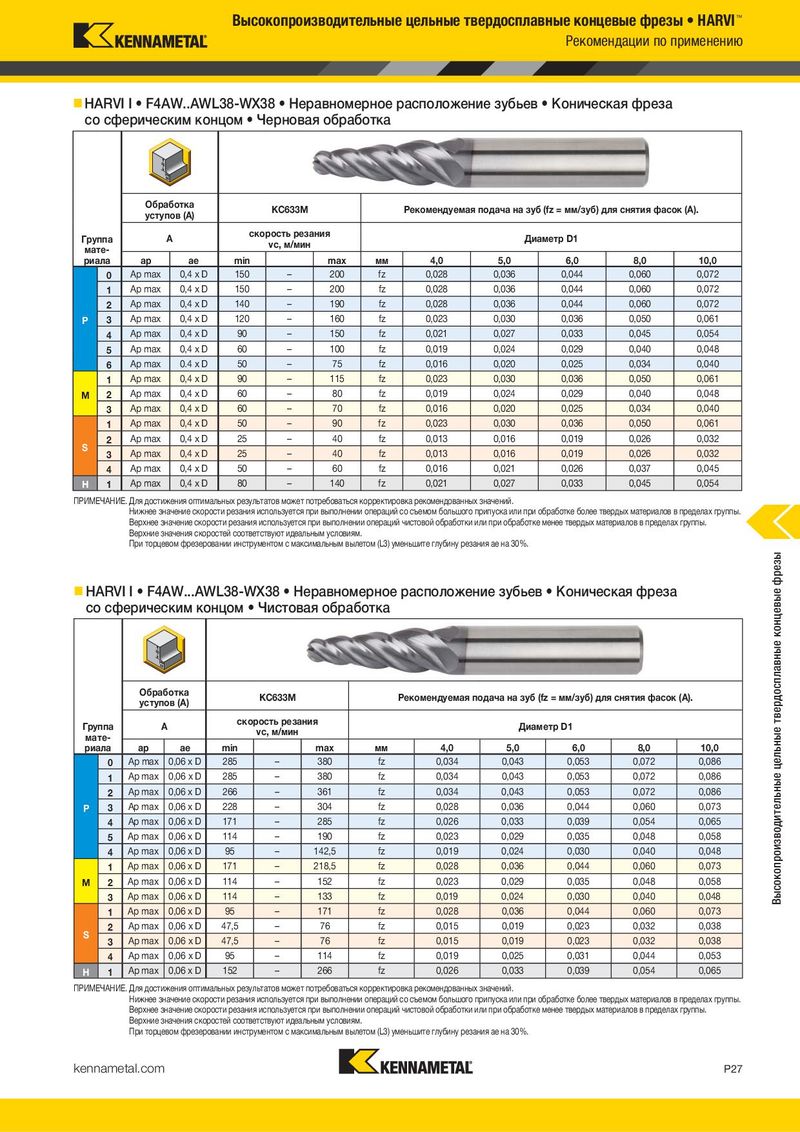

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ Рекомендации по применению „ HARVI I • F4AW..AWL38-WX38 • Неравномерное расположение зубьев • Коническая фреза со сферическим концом • Черновая обработка Обработка KC633M Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). уступов (A) Группа A скорость резания Диаметр D1 мате- vc, м/мин риала ap ae min max мм 4,0 5,0 6,0 8,0 10,0 0 Ap max 0,4 x D 150 – 200 fz 0,028 0,036 0,044 0,060 0,072 1 Ap max 0,4 x D 150 – 200 fz 0,028 0,036 0,044 0,060 0,072 2 Ap max 0,4 x D 140 – 190 fz 0,028 0,036 0,044 0,060 0,072 P 3 Ap max 0,4 x D 120 – 160 fz 0,023 0,030 0,036 0,050 0,061 4 Ap max 0,4 x D 90 – 150 fz 0,021 0,027 0,033 0,045 0,054 5 Ap max 0,4 x D 60 – 100 fz 0,019 0,024 0,029 0,040 0,048 6 Ap max 0.4 x D 50 – 75 fz 0,016 0,020 0,025 0,034 0,040 1 Ap max 0,4 x D 90 – 115 fz 0,023 0,030 0,036 0,050 0,061 M 2 Ap max 0,4 x D 60 – 80 fz 0,019 0,024 0,029 0,040 0,048 3 Ap max 0,4 x D 60 – 70 fz 0,016 0,020 0,025 0,034 0,040 1 Ap max 0,4 x D 50 – 90 fz 0,023 0,030 0,036 0,050 0,061 2 Ap max 0,4 x D 25 – 40 fz 0,013 0,016 0,019 0,026 0,032 S 3 Ap max 0,4 x D 25 – 40 fz 0,013 0,016 0,019 0,026 0,032 4 Ap max 0,4 x D 50 – 60 fz 0,016 0,021 0,026 0,037 0,045 H 1 Ap max 0,4 x D 80 – 140 fz 0,021 0,027 0,033 0,045 0,054 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При торцевом фрезеровании инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. „ HARVI I • F4AW...AWL38-WX38 • Неравномерное расположение зубьев • Коническая фреза Высокопроизводительные цельные твердосплавные концевые фрезы со сферическим концом • Чистовая обработка Обработка KC633M Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). уступов (A) Группа A скорость резания Диаметр D1 мате- vc, м/мин риала ap ae min max мм 4,0 5,0 6,0 8,0 10,0 0 Ap max 0,06 x D 285 – 380 fz 0,034 0,043 0,053 0,072 0,086 1 Ap max 0,06 x D 285 – 380 fz 0,034 0,043 0,053 0,072 0,086 2 Ap max 0,06 x D 266 – 361 fz 0,034 0,043 0,053 0,072 0,086 P 3 Ap max 0,06 x D 228 – 304 fz 0,028 0,036 0,044 0,060 0,073 4 Ap max 0,06 x D 171 – 285 fz 0,026 0,033 0,039 0,054 0,065 5 Ap max 0,06 x D 114 – 190 fz 0,023 0,029 0,035 0,048 0,058 4 Ap max 0,06 x D 95 – 142,5 fz 0,019 0,024 0,030 0,040 0,048 1 Ap max 0,06 x D 171 – 218,5 fz 0,028 0,036 0,044 0,060 0,073 M 2 Ap max 0,06 x D 114 – 152 fz 0,023 0,029 0,035 0,048 0,058 3 Ap max 0,06 x D 114 – 133 fz 0,019 0,024 0,030 0,040 0,048 1 Ap max 0,06 x D 95 – 171 fz 0,028 0,036 0,044 0,060 0,073 2 Ap max 0,06 x D 47,5 – 76 fz 0,015 0,019 0,023 0,032 0,038 S 3 Ap max 0,06 x D 47,5 – 76 fz 0,015 0,019 0,023 0,032 0,038 4 Ap max 0,06 x D 95 – 114 fz 0,019 0,025 0,031 0,044 0,053 H 1 Ap max 0,06 x D 152 – 266 fz 0,026 0,033 0,039 0,054 0,065 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При торцевом фрезеровании инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. kennametal.com P27
