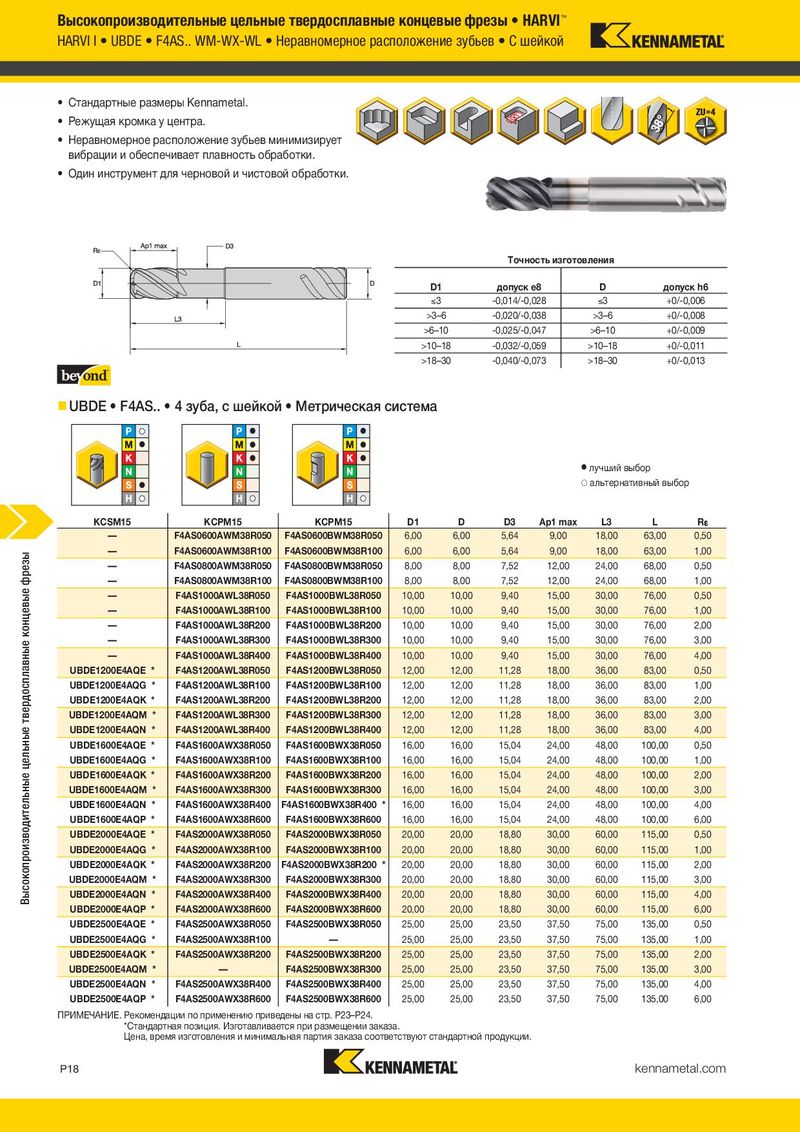

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ HARVI I • UBDE • F4AS.. WM-WX-WL • Неравномерное расположение зубьев • С шейкой HARVI I • F4BS.. WM-WX-WL • Неравномерное расположение зубьев • С шейкой • Стружколом • Стандартные размеры Kennametal. • Стандартные размеры Kennametal. • Режущая кромка у центра. • Режущая кромка у центра. • Неравномерное расположение зубьев минимизирует • Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. вибрации и обеспечивает плавность обработки. • Один инструмент для черновой и чистовой обработки. • Стружколомающая геометрия. L Tочность изготовления L3 Tочность изготовления D1 допуск e8 D допуск h6 Ap1 max 3 -0,014/-0,028 3 +0/-0,006 D1 допуск e8 D допуск h6 >3–6 -0,020/-0,038 >3–6 +0/-0,008 3 -0,014/-0,028 3 +0/-0,006 D1 D >6–10 -0,025/-0,047 >6–10 +0/-0,009 >3–6 -0,020/-0,038 >3–6 +0/-0,008 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >6–10 -0,025/-0,047 >6–10 +0/-0,009 Rε D3 >18–30 -0,040/-0,073 >18–30 +0/-0,013 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >18–30 -0,040/-0,073 >18–30 +0/-0,013  UBDE • F4AS.. • 4 зуба, с шейкой • Метрическая система  F4BS.. • 4 зуба, с шейкой и стружколомом • Метрическая система  лучший выбор  лучший выбор  альтернативный выбор  альтернативный выбор KCSM15 KCPM15 KCPM15 D1 D D3 Ap1 max L3 L R KCPM15 KCPM15 D1 D D3 Ap1 max L3 L R — F4AS0600AWM38R050 F4AS0600BWM38R050 6,00 6,00 5,64 9,00 18,00 63,00 0,50 F4BS0600AWM38R050 F4BS0600BWM38R050 6,00 6,00 5,80 9,00 18,00 63,00 0,50 — F4AS0600AWM38R100 F4AS0600BWM38R100 6,00 6,00 5,64 9,00 18,00 63,00 1,00 F4BS0600AWM38R100 F4BS0600BWM38R100 * 6,00 6,00 5,80 9,00 18,00 63,00 1,00 Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы — F4AS0800AWM38R050 F4AS0800BWM38R050 8,00 8,00 7,52 12,00 24,00 68,00 0,50 F4BS0800AWM38R050 F4BS0800BWM38R050 8,00 8,00 7,80 12,00 24,00 68,00 0,50 — F4AS0800AWM38R100 F4AS0800BWM38R100 8,00 8,00 7,52 12,00 24,00 68,00 1,00 F4BS0800AWM38R100 F4BS0800BWM38R100 8,00 8,00 7,80 12,00 24,00 68,00 1,00 — F4AS1000AWL38R050 F4AS1000BWL38R050 10,00 10,00 9,40 15,00 30,00 76,00 0,50 F4BS1000AWL38R050 F4BS1000BWL38R050 10,00 10,00 9,50 15,00 30,00 76,00 0,50 — F4AS1000AWL38R100 F4AS1000BWL38R100 10,00 10,00 9,40 15,00 30,00 76,00 1,00 F4BS1000AWL38R100 F4BS1000BWL38R100 10,00 10,00 9,50 15,00 30,00 76,00 1,00 — F4AS1000AWL38R200 F4AS1000BWL38R200 10,00 10,00 9,40 15,00 30,00 76,00 2,00 F4BS1000AWL38R200 F4BS1000BWL38R200 * 10,00 10,00 9,50 15,00 30,00 76,00 2,00 — F4AS1000AWL38R300 F4AS1000BWL38R300 10,00 10,00 9,40 15,00 30,00 76,00 3,00 F4BS1000AWL38R300 F4BS1000BWL38R300 10,00 10,00 9,50 15,00 30,00 76,00 3,00 — F4AS1000AWL38R400 F4AS1000BWL38R400 10,00 10,00 9,40 15,00 30,00 76,00 4,00 F4BS1000AWL38R400 * F4BS1000BWL38R400 10,00 10,00 9,50 15,00 30,00 76,00 4,00 UBDE1200E4AQE * F4AS1200AWL38R050 F4AS1200BWL38R050 12,00 12,00 11,28 18,00 36,00 83,00 0,50 F4BS1200AWL38R050 F4BS1200BWL38R050 12,00 12,00 11,50 18,00 36,00 84,00 0,50 UBDE1200E4AQG * F4AS1200AWL38R100 F4AS1200BWL38R100 12,00 12,00 11,28 18,00 36,00 83,00 1,00 F4BS1200AWL38R100 F4BS1200BWL38R100 12,00 12,00 11,50 18,00 36,00 84,00 1,00 UBDE1200E4AQK * F4AS1200AWL38R200 F4AS1200BWL38R200 12,00 12,00 11,28 18,00 36,00 83,00 2,00 F4BS1200AWL38R200 F4BS1200BWL38R200 12,00 12,00 11,50 18,00 36,00 84,00 2,00 UBDE1200E4AQM * F4AS1200AWL38R300 F4AS1200BWL38R300 12,00 12,00 11,28 18,00 36,00 83,00 3,00 F4BS1200AWL38R300 F4BS1200BWL38R300 * 12,00 12,00 11,50 18,00 36,00 84,00 3,00 UBDE1200E4AQN * F4AS1200AWL38R400 F4AS1200BWL38R400 12,00 12,00 11,28 18,00 36,00 83,00 4,00 F4BS1200AWL38R400 F4BS1200BWL38R400 12,00 12,00 11,50 18,00 36,00 84,00 4,00 UBDE1600E4AQE * F4AS1600AWX38R050 F4AS1600BWX38R050 16,00 16,00 15,04 24,00 48,00 100,00 0,50 F4BS1600AWX38R050 F4BS1600BWX38R050 * 16,00 16,00 15,00 24,00 48,00 100,00 0,50 UBDE1600E4AQG * F4AS1600AWX38R100 F4AS1600BWX38R100 16,00 16,00 15,04 24,00 48,00 100,00 1,00 F4BS1600AWX38R100 F4BS1600BWX38R100 * 16,00 16,00 15,00 24,00 48,00 100,00 1,00 UBDE1600E4AQK * F4AS1600AWX38R200 F4AS1600BWX38R200 16,00 16,00 15,04 24,00 48,00 100,00 2,00 F4BS1600AWX38R200 F4BS1600BWX38R200 * 16,00 16,00 15,00 24,00 48,00 100,00 2,00 UBDE1600E4AQM * F4AS1600AWX38R300 F4AS1600BWX38R300 16,00 16,00 15,04 24,00 48,00 100,00 3,00 F4BS1600AWX38R300 * F4BS1600BWX38R300 16,00 16,00 15,00 24,00 48,00 100,00 3,00 UBDE1600E4AQN * F4AS1600AWX38R400 F4AS1600BWX38R400 * 16,00 16,00 15,04 24,00 48,00 100,00 4,00 F4BS1600AWX38R400 * F4BS1600BWX38R400 16,00 16,00 15,00 24,00 48,00 100,00 4,00 UBDE1600E4AQP * F4AS1600AWX38R600 F4AS1600BWX38R600 16,00 16,00 15,04 24,00 48,00 100,00 6,00 F4BS2000AWX38R050 F4BS2000BWX38R050 20,00 20,00 19,00 30,00 60,00 115,00 0,50 UBDE2000E4AQE * F4AS2000AWX38R050 F4AS2000BWX38R050 20,00 20,00 18,80 30,00 60,00 115,00 0,50 F4BS2000AWX38R100 F4BS2000BWX38R100 * 20,00 20,00 19,00 30,00 60,00 115,00 1,00 UBDE2000E4AQG * F4AS2000AWX38R100 F4AS2000BWX38R100 20,00 20,00 18,80 30,00 60,00 115,00 1,00 F4BS2000AWX38R200 * F4BS2000BWX38R200 * 20,00 20,00 19,00 30,00 60,00 115,00 2,00 UBDE2000E4AQK * F4AS2000AWX38R200 F4AS2000BWX38R200 * 20,00 20,00 18,80 30,00 60,00 115,00 2,00 F4BS2000AWX38R300 * F4BS2000BWX38R300 * 20,00 20,00 19,00 30,00 60,00 115,00 3,00 UBDE2000E4AQM * F4AS2000AWX38R300 F4AS2000BWX38R300 20,00 20,00 18,80 30,00 60,00 115,00 3,00 F4BS2000AWX38R400 * F4BS2000BWX38R400 * 20,00 20,00 19,00 30,00 60,00 115,00 4,00 UBDE2000E4AQN * F4AS2000AWX38R400 F4AS2000BWX38R400 20,00 20,00 18,80 30,00 60,00 115,00 4,00 F4BS2500AWX38R050 * F4BS2500BWX38R050 * 25,00 25,00 24,00 37,50 75,00 135,00 0,50 UBDE2000E4AQP * F4AS2000AWX38R600 F4AS2000BWX38R600 20,00 20,00 18,80 30,00 60,00 115,00 6,00 F4BS2500AWX38R100 * F4BS2500BWX38R100 * 25,00 25,00 24,00 37,50 75,00 135,00 1,00 UBDE2500E4AQE * F4AS2500AWX38R050 F4AS2500BWX38R050 25,00 25,00 23,50 37,50 75,00 135,00 0,50 F4BS2500AWX38R200 * F4BS2500BWX38R200 * 25,00 25,00 24,00 37,50 75,00 135,00 2,00 UBDE2500E4AQG * F4AS2500AWX38R100 — 25,00 25,00 23,50 37,50 75,00 135,00 1,00 F4BS2500AWX38R300 * F4BS2500BWX38R300 * 25,00 25,00 24,00 37,50 75,00 135,00 3,00 UBDE2500E4AQK * F4AS2500AWX38R200 F4AS2500BWX38R200 25,00 25,00 23,50 37,50 75,00 135,00 2,00 F4BS2500AWX38R400 * F4BS2500BWX38R400 * 25,00 25,00 24,00 37,50 75,00 135,00 4,00 UBDE2500E4AQM * — F4AS2500BWX38R300 25,00 25,00 23,50 37,50 75,00 135,00 3,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P24. UBDE2500E4AQN * F4AS2500AWX38R400 F4AS2500BWX38R400 25,00 25,00 23,50 37,50 75,00 135,00 4,00 *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. UBDE2500E4AQP * F4AS2500AWX38R600 F4AS2500BWX38R600 25,00 25,00 23,50 37,50 75,00 135,00 6,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P23–P24. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. P18 kennametal.com kennametal.com P19
