Сверла HP • Серии B221_HP, B222_HP • Сплав KCPK15™ • Наружный подвод СОЖ •

Диаметр сверления 3–20 мм • Метрическая система

Скорость резания — vc Метрическая система Диапазон — м/мин Рекомендуемая подача (fz) в зависимости от диаметра Группа мате- Начальное

риала		min	значение	max			3,0	4,0	6,0	8,0 10,0	12,0	16,0	20,0
	0	80	110	170	мм/об	0,06–0,14	0,06–0,14	0,07–0,20	0,08–0,25	0,09–0,30	0,12–0,36	0,18–0,42	0,21–0,49
	1	70	110	150	мм/об	0,07–0,16	0,07–0,17	0,08–0,24	0,09–0,29	0,09–0,35	0,12–0,42	0,25–0,50	0,33–0,58
	2	90	120	160	мм/об	0,07–0,15	0,07–0,17	0,12–0,23	0,14–0,31	0,16–0,33	0,20–0,40	0,25–0,50	0,31–0,58
P
	3	60	90	120	мм/об	0,09–0,16	0,09–0,17	0,14–0,24	0,15–0,33	0,19–0,35	0,24–0,44	0,27–0,50	0,34–0,60
	4	50	80	120	мм/об	0,08–0,16	0,08–0,17	0,13–0,25	0,16–0,33	0,17–0,33	0,21–0,44	0,24–0,50	0,30–0,60
	6	50	80	120	мм/об	0,06–0,11	0,07–0,13	0,09–0,17	0,13–0,24	0,15–0,24	0,18–0,30	0,23–0,40	0,28–0,49
	1	70	100	120	мм/об	0,11–0,21	0,09–0,18	0,14–0,28	0,16–0,37	0,20–0,40	0,22–0,45	0,28–0,58	0,36–0,71
K	2	70	120	120	мм/об	0,11–0,19	0,09–0,16	0,14–0,23	0,16–0,32	0,19–0,32	0,22–0,37	0,28–0,47	0,36–0,60
	3	50	90	130	мм/об	0,08–0,17	0,07–0,14	0,12–0,25	0,13–0,27	0,16–0,29	0,18–0,39	0,25–0,48	0,29–0,58

Сверла HP • Серии B221HP, B222HP • Сплав KCPK15™ • Без СОЖ •

Диаметр сверления 3–20 мм • Метрическая система

риала		min	значение	max			3,0	4,0	6,0	8,0 10,0	12,0	16,0	20,0
	0	70	90	140	мм/об	0,06–0,10	0,06–0,12	0,11–0,18	0,14–0,24	0,17–0,30	0,21–0,36	0,29–0,43	0,36–0,59
	1	60	90	120	мм/об	0,07–0,12	0,07–0,14	0,13–0,21	0,17–0,28	0,20–0,35	0,25–0,42	0,34–0,50	0,42–0,69
	2	60	90	120	мм/об	0,07–0,13	0,07–0,14	0,13–0,21	0,17–0,28	0,20–0,35	0,25–0,42	0,34–0,50	0,42–0,69
P
	3	60	80	90	мм/об	0,05–0,07	0,07–0,13	0,11–0,19	0,14–0,21	0,18–0,28	0,21–0,33	0,28–0,42	0,36–0,53
	4	60	80	90	мм/об	0,08–0,12	0,11–0,18	0,12–0,23	0,15–0,28	0,17–0,33	0,19–0,37	0,22–0,43	0,25–0,48
	6	60	80	90	мм/об	0,05–0,07	0,07–0,13	0,11–0,19	0,14–0,21	0,18–0,28	0,21–0,33	0,28–0,42	0,36–0,53

Значения L, L3 и L4 max приведены в таблице размеров Цельные твердосплавные сверла на вкладке.

B224/B225_HP • ~3 x D/~5 x D

лучший выбор альтернативный выбор диаметр D1

минимальный • KCPK15	удлиненное • KCPK15	мм	дюйм	L5	LS	D
B224A03000HP	B225A03000HP	3,000	.1181	0,6	36	6
B224A03048HP	B225A03048HP	3,048	.1200	0,6	36	6
B224A03100HP	B225A03100HP	3,100	.1220	0,6	36	6
B224A03175HP	B225A03175HP	3,175	.1250	0,6	36	6
B224A03200HP	B225A03200HP	3,200	.1260	0,6	36	6
B224A03264HP *	B225A03264HP	3,264	.1285	0,6	36	6
B224A03300HP	B225A03300HP	3,300	.1299	0,6	36	6
B224A03400HP	B225A03400HP	3,400	.1339	0,6	36	6
B224A03455HP	B225A03455HP	3,455	.1360	0,7	36	6
B224A03500HP	B225A03500HP	3,500	.1378	0,7	36	6
	– B225A03571HP	3,571	.1406	0,7	36	6
B224A03600HP	B225A03600HP	3,600	.1417	0,7	36	6
B224A03658HP		– 3,658	.1440	0,7	36	6
B224A03700HP *	B225A03700HP	3,700	.1457	0,7	36	6
B224A03734HP *		– 3,734	.1470	0,7	36	6
	– B225A03797HP	3,797	.1495	0,7	36	6
B224A03800HP	B225A03800HP	3,800	.1496	0,7	36	6
B224A03900HP	B225A03900HP	3,900	.1535	0,7	36	6
B224A03970HP	B225A03970HP	3,970	.1563	0,7	36	6
B224A04000HP	B225A04000HP	4,000	.1575	0,8	36	6
B224A04039HP *		– 4,039	.1590	0,8	36	6
B224A04090HP		– 4,090	.1610	0,8	36	6
B224A04100HP	B225A04100HP	4,100	.1614	0,8	36	6
B224A04200HP	B225A04200HP	4,200	.1654	0,8	36	6
B224A04217HP *		– 4,217	.1660	0,8	36	6
	– B225A04300HP	4,300	.1693	0,8	36	6
B224A04366HP	B225A04366HP	4,366	.1719	0,8	36	6
	– B225A04400HP	4,400	.1732	0,8	36	6
B224A04496HP	B225A04496HP	4,496	.1770	0,8	36	6
	– B225A04500HP	4,500	.1772	0,8	36	6
	– B225A04600HP	4,600	.1811	0,9	36	6
B224A04623HP		– 4,623	.1820	0,9	36	6
B224A04700HP *	B225A04700HP	4,700	.1850	0,9	36	6
B224A04763HP	B225A04763HP	4,763	.1875	0,9	36	6
	– B225A04800HP	4,800	.1890	0,9	36	6
B224A04852HP		– 4,852	.1910	0,9	36	6

(продолжение)

	Скоро	сть резани	я — vc				Метр	ическая сис	тема
	Диа	пазон — м	/мин			Рекомен	дуемая пода	ча (fz) в зави	симости от	диаметра
Группа мате- риала	min	Начальное значение	max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
0	70	90	140	мм/об	0,06–0,10	0,06–0,12	0,11–0,18	0,14–0,24	0,17–0,30	0,21–0,36	0,29–0,43	0,36–0,59
1	60	90	120	мм/об	0,07–0,12	0,07–0,14	0,13–0,21	0,17–0,28	0,20–0,35	0,25–0,42	0,34–0,50	0,42–0,69
2	60	90	120	мм/об	0,07–0,13	0,07–0,14	0,13–0,21	0,17–0,28	0,20–0,35	0,25–0,42	0,34–0,50	0,42–0,69
P 3	60	80	90	мм/об	0,05–0,07	0,07–0,13	0,11–0,19	0,14–0,21	0,18–0,28	0,21–0,33	0,28–0,42	0,36–0,53
4	60	80	90	мм/об	0,08–0,12	0,11–0,18	0,12–0,23	0,15–0,28	0,17–0,33	0,19–0,37	0,22–0,43	0,25–0,48
6	60	80	90	мм/об	0,05–0,07	0,07–0,13	0,11–0,19	0,14–0,21	0,18–0,28	0,21–0,33	0,28–0,42	0,36–0,53

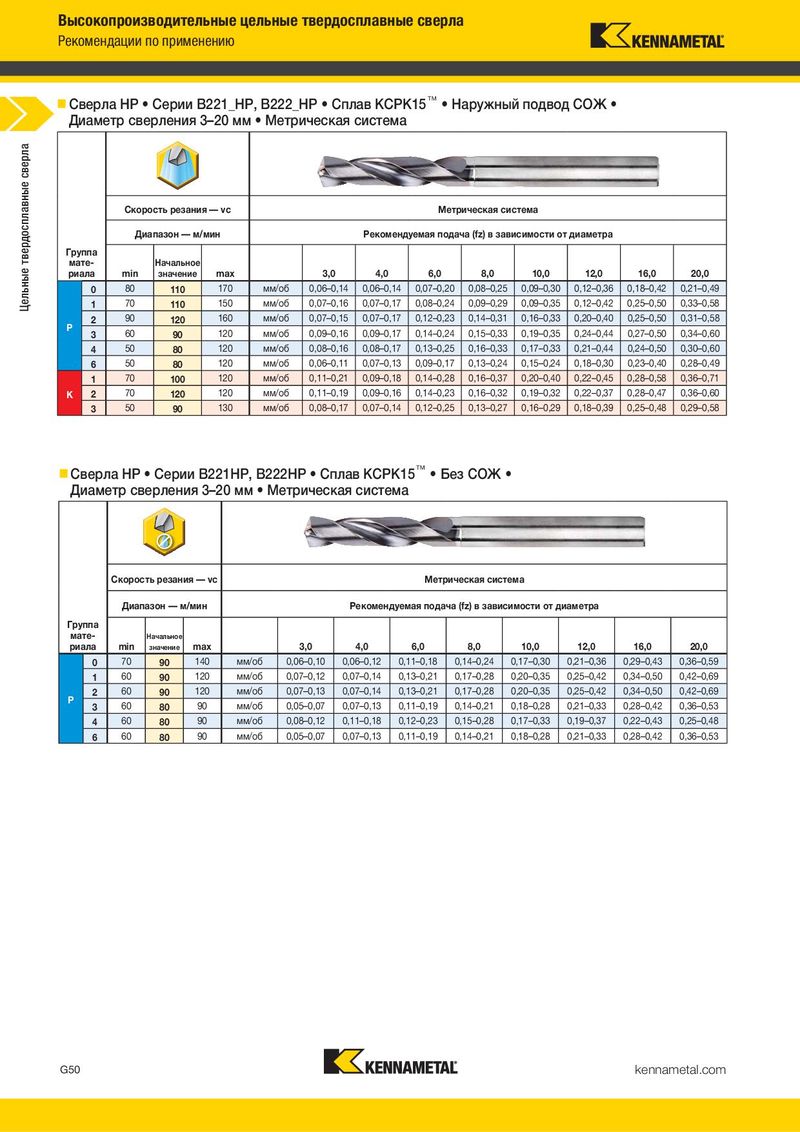

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 84
