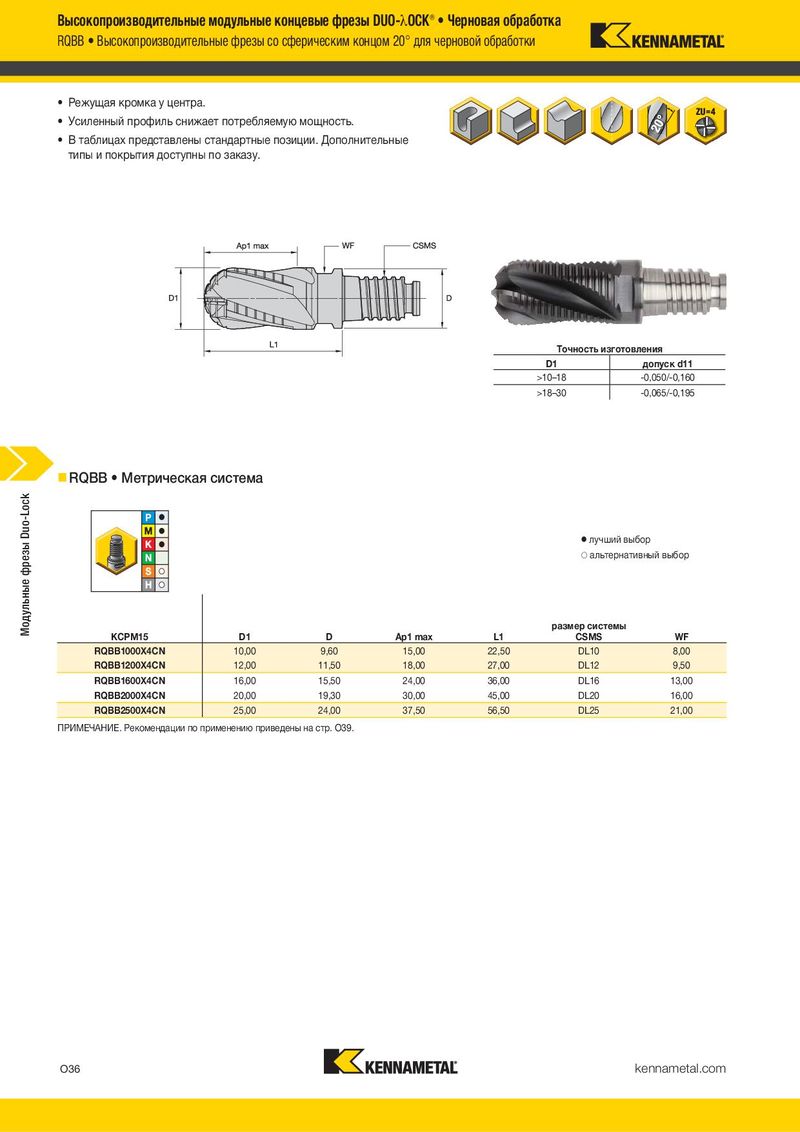

RQBB Высокопроизводительные фрезы со сферическим концом 20° для черновой обработки Рекомендации по применению
- Режущая кромка у центра. RQDB
- Метрическая система
- Усиленный профиль снижает потребляемую мощность.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.
Tочность изготовления D1 допуск d11 >10–18 -0,050/-0,160 >18–30 -0,065/-0,195
RQBB Метрическая система
лучший выбор альтернативный выбор
размер системы
| KCPM15 D1 | D | Ap1 max | L1 | CSMS | WF | |
| RQBB1000X4CN | 10,00 | 9,60 | 15,00 | 22,50 | DL10 | 8,00 |
| RQBB1200X4CN | 12,00 | 11,50 | 18,00 | 27,00 | DL12 | 9,50 |
| RQBB1600X4CN | 16,00 | 15,50 | 24,00 | 36,00 | DL16 | 13,00 |
| RQBB2000X4CN | 20,00 | 19,30 | 30,00 | 45,00 | DL20 | 16,00 |
| RQBB2500X4CN | 25,00 | 24,00 | 37,50 | 56,50 | DL25 | 21,00 |
ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. O39.
Рекомендуемая подача на зуб (fz = мм/зуб) для Обработка уступов (A) и
| минимальный | средний | максимальный | обработки уступов (A). Для прорезания пазов (B) | ||
| обработка пазов (B) | |||||
| подачу fz уменьшите на 20%. | |||||
| вылет |
KCPM15 KCPM15 KCPM15
A B Диаметр D1
| скорость резания | скорость резания | скорость резания | |
| Группа |
| vc, м/мин | vc, м/мин | vc, м/мин | |
| мате- |
| риала | ap | ae | ap | min | max | min | max | min | max | мм | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |||||
| 0 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | 108 | – | 144 | 108 | – | 144 | fz | 0,061 | 0,070 | 0,086 | 0,097 | 0,105 | ||
| 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | 108 | – | 144 | 108 | – | 144 | fz | 0,061 | 0,070 | 0,086 | 0,097 | 0,105 | ||
| 2 | 1,5 x D | 0,5 x D | 1 x D | 112 | – | 152 | 100,8 | – | 136,8 100,8 | – | 136,8 | fz | 0,061 | 0,070 | 0,086 | 0,097 | 0,105 | |||
| P | ||||||||||||||||||||
| 3 | 1,5 x D | 0,4 x D | 0,75 x D | 96 | – | 128 | 86,4 | – | 115,2 | 86,4 | – | 115,2 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 | ||
| 4 | 1,5 x D | 0,3 x D | 0,3 x D | 72 | – | 120 | 64,8 | – | 108 | 64,8 | – | 108 | fz | 0,046 | 0,053 | 0,065 | 0,075 | 0,083 | ||
| 5 | 1,5 x D | 0,4 x D | 0,75 x D | 48 | – | 80 | 40,8 | – | 68 | 38,4 | – | 64 | fz | 0,041 | 0,048 | 0,059 | 0,069 | 0,077 | ||
| 1 | 1,5 x D | 0,4 x D | 0,75 x D | 72 | – | 92 | 57,6 | – | 73,6 | 50,4 | – | 64,4 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 | ||
| M | 2 | 1,5 x D | 0,4 x D | 0,75 x D | 48 | – | 64 | 38,4 | – | 51,2 | 33,6 | – | 44,8 | fz | 0,041 | 0,048 | 0,059 | 0,069 | 0,077 | |
| 3 | 1,5 x D | 0,4 x D | 0,75 x D | 48 | – | 56 | 38,4 | – | 44,8 | 33,6 | – | 39,2 | fz | 0,034 | 0,040 | 0,048 | 0,055 | 0,060 | ||
| 1 | 1,5 x D | 0,5 x D | 1 x D | 96 | – | 120 | 86,4 | – | 108 | 86,4 | – | 108 | fz | 0,061 | 0,070 | 0,086 | 0,097 | 0,105 | ||
| K | 2 | 1,5 x D | 0,4 x D | 1 x D | 88 | – | 112 | 79,2 | – | 100,8 | 79,2 | – | 100,8 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 | |
| 3 | 1,5 x D | 0,4 x D | 1 x D | 88 | – | 104 | 79,2 | – | 93,6 | 79,2 | – | 93,6 | fz | 0,041 | 0,048 | 0,059 | 0,069 | 0,077 | ||
| 1 | 1,5 x D | 0,4 x D | 0,75 x D | 40 | – | 72 | 32 | – | 57,6 | 24 | – | 43,2 | fz | 0,051 | 0,060 | 0,074 | 0,086 | 0,097 | ||
| S | ||||||||||||||||||||
| 3 | 1,5 x D | 0,4 x D | 0,75 x D | 20 | – | 32 | 16 | – | 25,6 | 12 | – | 19,2 | fz | 0,027 | 0,032 | 0,039 | 0,046 | 0,052 | ||
| H | 1 | 1,5 x D | 0,3 x D | 0,3 x D | 64 | – | 112 | 51,2 | – | 89,6 | 38,4 | – | 67,2 | fz | 0,046 | 0,053 | 0,065 | 0,075 | 0,083 |
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
Верхние значения скоростей соответствуют идеальным условиям. Скорректируйте параметры в соответствии со стабильностью системы. При торцевом фрезеровании с глубиной резания ap больше 1 x D уменьшите подачу fz на 20%! При фрезеровании на полную глубину паза не рекомендуется использовать фрезы с цилиндрическим хвостовиком.
| KCPM15 | D1 | D | Ap1 max | L1 | размер системы CSMS | WF |
| RQBB1000X4CN | 10,00 | 9,60 | 15,00 | 22,50 | DL10 | 8,00 |
| RQBB1200X4CN | 12,00 | 11,50 | 18,00 | 27,00 | DL12 | 9,50 |
| RQBB1600X4CN | 16,00 | 15,50 | 24,00 | 36,00 | DL16 | 13,00 |
| RQBB2000X4CN | 20,00 | 19,30 | 30,00 | 45,00 | DL20 | 16,00 |
| RQBB2500X4CN | 25,00 | 24,00 | 37,50 | 56,50 | DL25 | 21,00 |
