TM721 • UNC • Внутренний подвод СОЖ • Дюймовая система • Цельные твердосплавные фрезы
лучший выбор альтернативный выбор
число режущих
| KCU32 | размер D1 | D1 | DCH | LTHD | LDCH | L | LS | D | кромок | ||
| TM721NC2500-20R2DHA | 1/4-20 | 4,7 | 6,7 | 13,36 | 14,23 | 62 | 36 | 8,0 | 3 | ||
| TM721NC3125-18R2DHA | 5/16-18 | 6,2 | 8,3 | 16,26 | 17,19 | 74 | 40 | 10,0 | 3 | ||
| TM721NC3750-16R2DHA | 3/8-16 | 7,7 | 9,8 | 19,89 | 20,85 | 80 | 45 | 12,0 | 3 | ||
| TM721NC4375-14R2DHA | 7/16-14 | 9,0 | 11,4 | 22,72 | 23,79 | 80 | 45 | 12,0 | 3 | ||
| TM721NC0500-13R2DHA | 1/2-13 | 10,4 | 13,0 | 26,43 | 27,60 | 90 | 45 | 14,0 | 4 | ||
| TM721NC5625-12R2DHA | 9/16-12 | 11,8 | 14,6 | 30,75 | 31,99 | 100 | 48 | 16,0 | 4 | ||
| TM721NC0625-11R2DHA | 5/8-11 | 13,1 | 16,2 | 33,54 | 34,89 | 102 | 48 | 18,0 | 4 | ||
| Точность изготовления хвостовика | |||||||||||
| D, мм | допуск h6 | ||||||||||
| 6 | +0, -0,008 | ||||||||||
| 8–10 | +0, -0,009 | ||||||||||
| 12–18 | +0, -0,011 | ||||||||||
| 20–30 | +0, -0,013 |

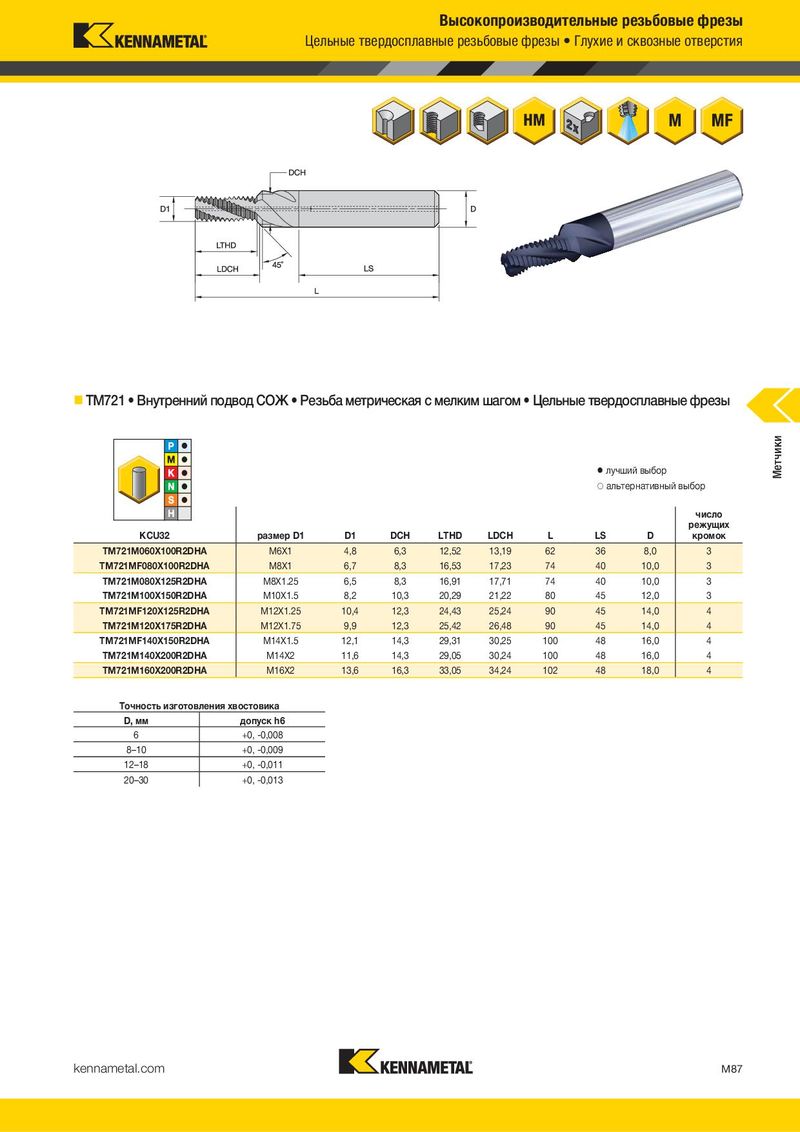

TM721 • Внутренний подвод СОЖ • Резьба метрическая с мелким шагом • Цельные твердосплавные фрезы
лучший выбор альтернативный выбор
число режущих
| размер D1 KCU32 | D1 | DCH | LTHD | LDCH | L | LS | D | кромок | |
| TM721M060X100R2DHA | M6X1 | 4,8 | 6,3 | 12,52 | 13,19 | 62 | 36 | 8,0 | 3 |
| TM721MF080X100R2DHA | M8X1 | 6,7 | 8,3 | 16,53 | 17,23 | 74 | 40 | 10,0 | 3 |
| TM721M080X125R2DHA | M8X1.25 | 6,5 | 8,3 | 16,91 | 17,71 | 74 | 40 | 10,0 | 3 |
| TM721M100X150R2DHA | M10X1.5 | 8,2 | 10,3 | 20,29 | 21,22 | 80 | 45 | 12,0 | 3 |
| TM721MF120X125R2DHA | M12X1.25 | 10,4 | 12,3 | 24,43 | 25,24 | 90 | 45 | 14,0 | 4 |
| TM721M120X175R2DHA | M12X1.75 | 9,9 | 12,3 | 25,42 | 26,48 | 90 | 45 | 14,0 | 4 |
| TM721MF140X150R2DHA | M14X1.5 | 12,1 | 14,3 | 29,31 | 30,25 | 100 | 48 | 16,0 | 4 |
| TM721M140X200R2DHA | M14X2 | 11,6 | 14,3 | 29,05 | 30,24 | 100 | 48 | 16,0 | 4 |
| TM721M160X200R2DHA | M16X2 | 13,6 | 16,3 | 33,05 | 34,24 | 102 | 48 | 18,0 | 4 |
Точность изготовления хвостовика
| D, мм | допуск h6 |
| 6 | +0, -0,008 |
| 8–10 | +0, -0,009 |
| 12–18 | +0, -0,011 |
| 20–30 | +0, -0,013 |
| �лучш �альт | ий выбор ернативны | число й выбор | |||||||
| KCU32 | размер D1 | D1 | DCH | LTHD | LDCH | L | LS | D | режущих кромок |
| TM721M060X100R2DHA | M6X1 | 4,8 | 6,3 | 12,52 | 13,19 | 62 | 36 | 8,0 | 3 |
| TM721MF080X100R2DHA | M8X1 | 6,7 | 8,3 | 16,53 | 17,23 | 74 | 40 | 10,0 | 3 |
| TM721M080X125R2DHA | M8X1.25 | 6,5 | 8,3 | 16,91 | 17,71 | 74 | 40 | 10,0 | 3 |
| TM721M100X150R2DHA | M10X1.5 | 8,2 | 10,3 | 20,29 | 21,22 | 80 | 45 | 12,0 | 3 |
| TM721MF120X125R2DHA | M12X1.25 | 10,4 | 12,3 | 24,43 | 25,24 | 90 | 45 | 14,0 | 4 |
| TM721M120X175R2DHA | M12X1.75 | 9,9 | 12,3 | 25,42 | 26,48 | 90 | 45 | 14,0 | 4 |
| TM721MF140X150R2DHA | M14X1.5 | 12,1 | 14,3 | 29,31 | 30,25 | 100 | 48 | 16,0 | 4 |
| TM721M140X200R2DHA | M14X2 | 11,6 | 14,3 | 29,05 | 30,24 | 100 | 48 | 16,0 | 4 |
| TM721M160X200R2DHA | M16X2 | 13,6 | 16,3 | 33,05 | 34,24 | 102 | 48 | 18,0 | 4 |
| Точность изготовления хвостовика |
| D, мм допуск h6 |
| 6 +0,-0,008 |
| 8–10 +0,-0,009 |
| 12–18 +0,-0,011 |
| 20–30 +0, -0,013 |
