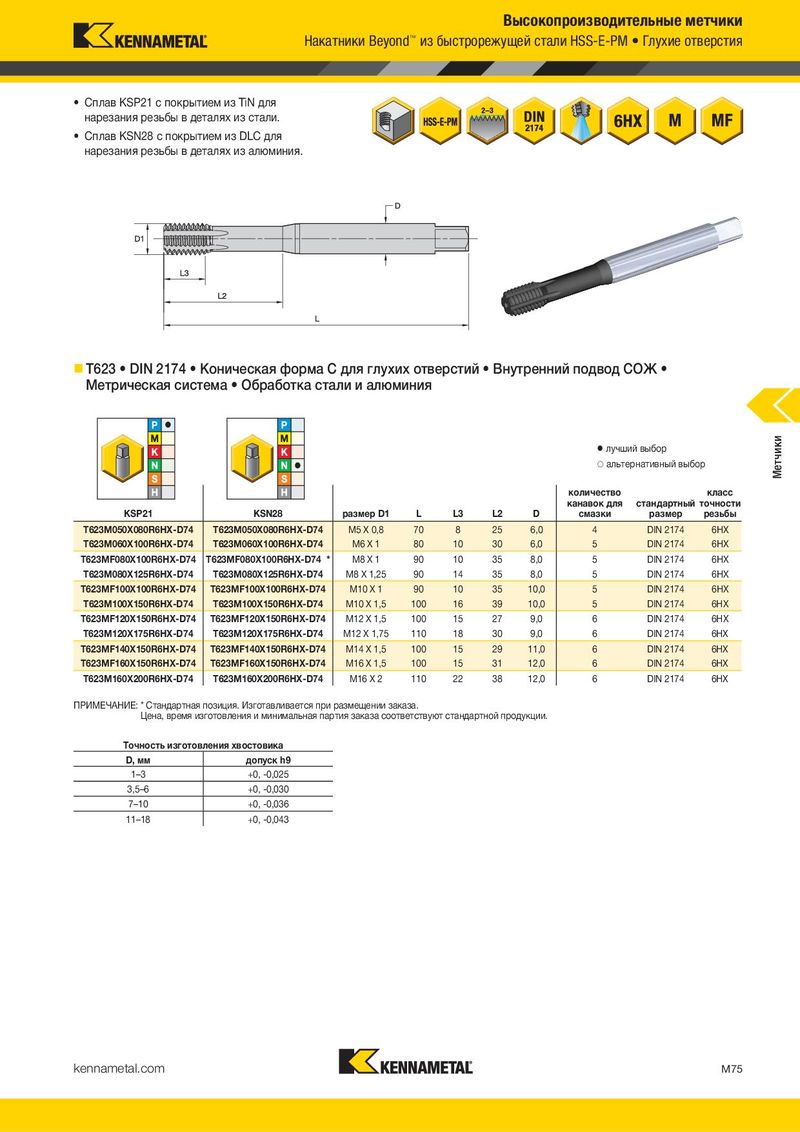

Накатники Beyond™ из быстрорежущей стали HSS-E-PM Глухие и сквозные отверстия Накатники Beyond™ из быстрорежущей стали HSS-E-PM Глухие отверстия
- Сплав KSP21 с покрытием из TiN для
- Сплав KSP21 с покрытием из TiN для
нарезания резьбы в деталях из стали. нарезания резьбы в деталях из стали.
- Сплав KSN28 с покрытием из DLC для
- Сплав KSN28 с покрытием из DLC для
нарезания резьбы в деталях из алюминия. нарезания резьбы в деталях из алюминия.
T623 DIN 2174 Коническая форма C для глухих отверстий Внутренний подвод СОЖ
T622 DIN 2174 Коническая форма C для глухих отверстий Метрическая система Метрическая система Обработка стали и алюминия
Обработка стали и алюминия
лучший выбор лучший выбор альтернативный выбор альтернативный выбор
| количество | класс | количество | класс | ||
| канавок для | стандартный точности | канавок для | стандартный точности |
| KSP21 | KSN28 | размер D1 | L | L3 | L2 | D | смазки | размер | резьбы | KSP21 | KSN28 | размер D1 | L | L3 | L2 | D | смазки | размер | резьбы | ||||
| T622M030X050R6HX-D74 | T622M030X050R6HX-D74 | M3 X 0,5 | 56 | 6 | 18 | 3,5 | 4 | DIN 2174 | 6HX | T623M050X080R6HX-D74 | T623M050X080R6HX-D74 | M5 X 0,8 | 70 | 8 | 25 | 6,0 | 4 | DIN 2174 | 6HX | ||||
| T622M040X070R6HX-D74 | T622M040X070R6HX-D74 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 4 | DIN 2174 | 6HX | T623M060X100R6HX-D74 | T623M060X100R6HX-D74 | M6 X 1 | 80 | 10 | 30 | 6,0 | 5 | DIN 2174 | 6HX | ||||
| T622M050X080R6HX-D74 | T622M050X080R6HX-D74 | M5 X 0,8 | 70 | 8 | 25 | 6,0 | 4 | DIN 2174 | 6HX | T623MF080X100R6HX-D74 | T623MF080X100R6HX-D74 * | M8 X 1 | 90 | 10 | 35 | 8,0 | 5 | DIN 2174 | 6HX | ||||
| T622M060X100R6HX-D74 | T622M060X100R6HX-D74 | M6 X 1 | 80 | 10 | 30 | 6,0 | 5 | DIN 2174 | 6HX | T623M080X125R6HX-D74 | T623M080X125R6HX-D74 | M8 X 1,25 | 90 | 14 | 35 | 8,0 | 5 | DIN 2174 | 6HX | ||||
| T622MF080X100R6HX-D74 | T622MF080X100R6HX-D74 | M8 X 1 | 90 | 10 | 35 | 8,0 | 5 | DIN 2174 | 6HX | T623MF100X100R6HX-D74 | T623MF100X100R6HX-D74 | M10 X 1 | 90 | 10 | 35 | 10,0 | 5 | DIN 2174 | 6HX | ||||
| T622M080X125R6HX-D74 | T622M080X125R6HX-D74 | M8 X 1,25 | 90 | 14 | 35 | 8,0 | 5 | DIN 2174 | 6HX | T623M100X150R6HX-D74 | T623M100X150R6HX-D74 | M10 X 1,5 | 100 | 16 | 39 | 10,0 | 5 | DIN 2174 | 6HX | ||||
| T622MF100X100R6HX-D74 | T622MF100X100R6HX-D74 * | M10 X 1 | 90 | 10 | 35 | 10,0 | 5 | DIN 2174 | 6HX | T623MF120X150R6HX-D74 | T623MF120X150R6HX-D74 | M12 X 1,5 | 100 | 15 | 27 | 9,0 | 6 | DIN 2174 | 6HX | ||||
| T622MF100X125R6HX-D74 | T622MF100X125R6HX-D74 | M10 X 1,25 | 100 | 16 | 39 | 10,0 | 5 | DIN 2174 | 6HX | T623M120X175R6HX-D74 | T623M120X175R6HX-D74 | M12 X 1,75 | 110 | 18 | 30 | 9,0 | 6 | DIN 2174 | 6HX | ||||
| T622M100X150R6HX-D74 | T622M100X150R6HX-D74 | M10 X 1,5 | 100 | 16 | 39 | 10,0 | 5 | DIN 2174 | 6HX | T623MF140X150R6HX-D74 | T623MF140X150R6HX-D74 | M14 X 1,5 | 100 | 15 | 29 | 11,0 | 6 | DIN 2174 | 6HX | ||||
| T622MF120X125R6HX-D74 | T622MF120X125R6HX-D74 | M12 X 1,25 | 100 | 15 | 39 | 9,0 | 6 | DIN 2174 | 6HX | T623MF160X150R6HX-D74 | T623MF160X150R6HX-D74 | M16 X 1,5 | 100 | 15 | 31 | 12,0 | 6 | DIN 2174 | 6HX | ||||
| T622MF120X150R6HX-D74 | T622MF120X150R6HX-D74 | M12 X 1,5 | 100 | 15 | 39 | 9,0 | 6 | DIN 2174 | 6HX | T623M160X200R6HX-D74 | T623M160X200R6HX-D74 | M16 X 2 | 110 | 22 | 38 | 12,0 | 6 | DIN 2174 | 6HX | ||||
| T622M120X175R6HX-D74 | T622M120X175R6HX-D74 | M12 X 1,75 | 110 | 18 | 44 | 9,0 | 6 | DIN 2174 | 6HX | ||||||||||||||
| ПРИМЕЧАНИЕ: * Стандартная позиция. Изготавливается при размещении заказа. | |||||||||||||||||||||||
| T622MF140X150R6HX-D74 | T622MF140X150R6HX-D74 | M14 X 1,5 | 100 | 15 | 47 | 11,0 | 6 | DIN 2174 | 6HX | ||||||||||||||
| Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. | |||||||||||||||||||||||
| T622MF160X150R6HX-D74 | T622MF160X150R6HX-D74 | M16 X 1,5 | 100 | 15 | 46 | 12,0 | 6 | DIN 2174 | 6HX | ||||||||||||||
| T622M160X200R6HX-D74 | T622M160X200R6HX-D74 | M16 X 2 | 110 | 22 | 51 | 12,0 | 6 | DIN 2174 | 6HX | ||||||||||||||
| Точность изготовления хвостовика | |||||||||||||||||||||||
| D, мм | допуск h9 | ||||||||||||||||||||||
| ПРИМЕЧАНИЕ: * Стандартная позиция. Изготавливается при размещении заказа. | |||||||||||||||||||||||
| Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. | 1–3 | +0, -0,025 | |||||||||||||||||||||
| 3,5–6 | +0, -0,030 | ||||||||||||||||||||||
| Точность изготовления хвостовика | 7–10 | +0, -0,036 | |||||||||||||||||||||
| D, мм | допуск h9 | 11–18 | +0, -0,043 | ||||||||||||||||||||
| 1–3 | +0, -0,025 | ||||||||||||||||||||||
| 3,5–6 | +0, -0,030 | ||||||||||||||||||||||
| 7–10 | +0, -0,036 | ||||||||||||||||||||||
| 11–18 | +0, -0,043 |
| количество канавок для �лучши �альте | стандартный й выбор рнативный выб | класс точности ор | |||||||
| KSP21 | KSN28 | размер D1 | L | L3 | L2 | D | смазки | размер | резьбы |
| T623M050X080R6HX-D74 | T623M050X080R6HX-D74 | M5 X 0,8 | 70 | 8 | 25 | 6,0 | 4 | DIN 2174 | 6HX |
| T623M060X100R6HX-D74 | T623M060X100R6HX-D74 | M6 X 1 | 80 | 10 | 30 | 6,0 | 5 | DIN 2174 | 6HX |
| T623MF080X100R6HX-D74 | T623MF080X100R6HX-D74 | M8 X 1 | 90 | 10 | 35 | 8,0 | 5 | DIN 2174 | 6HX |
| T623M080X125R6HX-D74 | T623M080X125R6HX-D74 | M8 X 1,25 | 90 | 14 | 35 | 8,0 | 5 | DIN 2174 | 6HX |
| T623MF100X100R6HX-D74 | T623MF100X100R6HX-D74 | M10 X 1 | 90 | 10 | 35 | 10,0 | 5 | DIN 2174 | 6HX |
| T623M100X150R6HX-D74 | T623M100X150R6HX-D74 | M10 X 1,5 | 100 | 16 | 39 | 10,0 | 5 | DIN 2174 | 6HX |
| T623MF120X150R6HX-D74 | T623MF120X150R6HX-D74 | M12 X 1,5 | 100 | 15 | 27 | 9,0 | 6 | DIN 2174 | 6HX |
| T623M120X175R6HX-D74 | T623M120X175R6HX-D74 | M12 X 1,75 | 110 | 18 | 30 | 9,0 | 6 | DIN 2174 | 6HX |
| T623MF140X150R6HX-D74 | T623MF140X150R6HX-D74 | M14 X 1,5 | 100 | 15 | 29 | 11,0 | 6 | DIN 2174 | 6HX |
| T623MF160X150R6HX-D74 | T623MF160X150R6HX-D74 | M16 X 1,5 | 100 | 15 | 31 | 12,0 | 6 | DIN 2174 | 6HX |
| T623M160X200R6HX-D74 | T623M160X200R6HX-D74 | M16 X 2 | 110 | 22 | 38 | 12,0 | 6 | DIN 2174 | 6HX |
| Точность изготовления хвостовика |
| D, мм допуск h9 |
| 1–3 +0,-0,025 |
| 3,5–6 +0,-0,030 |
| 7–10 +0,-0,036 |
| 11–18 +0, -0,043 |
