- Сплав KCK17 с покрытием из AlCrTiN
- Сплав KCK17 с покрытием из AlCrTiN
для обработки чугуна. для обработки чугуна.

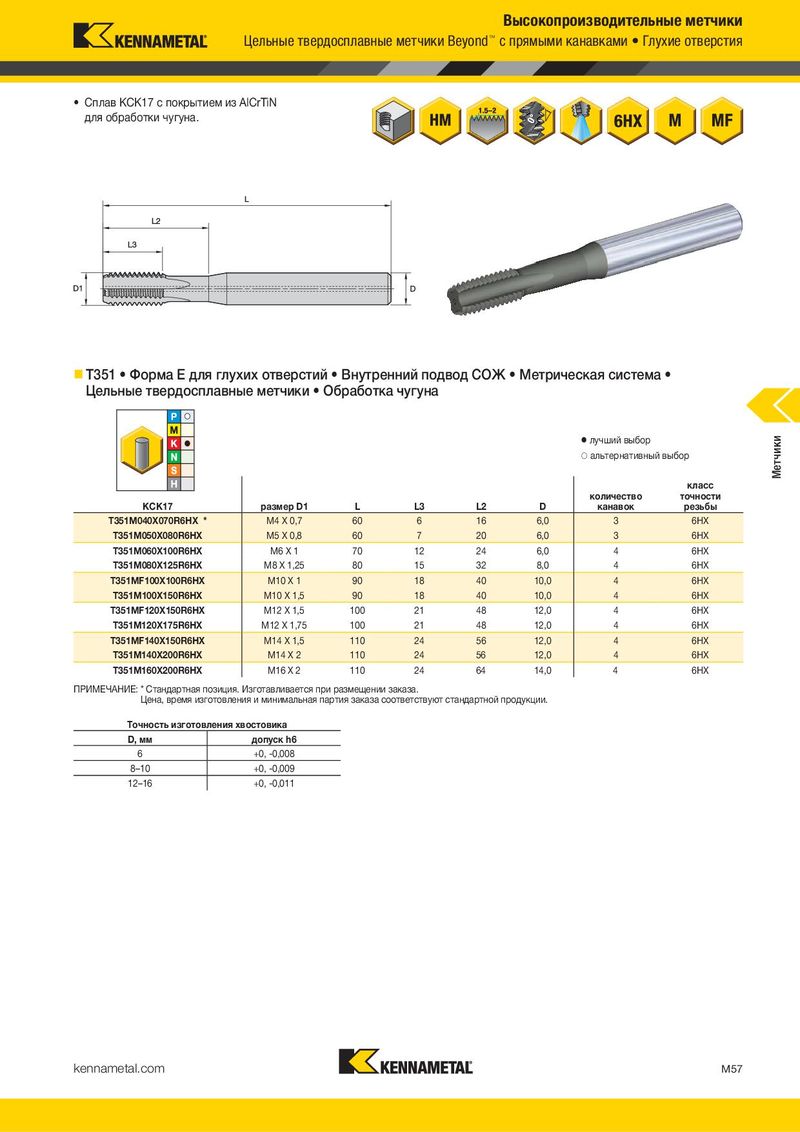

T351 Форма E для глухих отверстий Внутренний подвод СОЖ Дюймовая система T351 Форма E для глухих отверстий Внутренний подвод СОЖ Метрическая система
Цельные твердосплавные метчики Обработка чугуна Цельные твердосплавные метчики Обработка чугуна
лучший выбор лучший выбор альтернативный выбор альтернативный выбор
класс класс
количество точности количество точности
| размер D1 KCK17KCK17 | L | L3 | L2 | D | канавок | резьбы | KCK17KCK17 размер D1 | L | L3 | L2 | D | канавок | резьбы | ||
| T351NC#6-32R3BX * | 6 - 32 | 2.36 | .28 | .55 | .2500 | 3 | 3BX | T351M040X070R6HX * | M4 X 0,7 | 60 | 6 | 16 | 6,0 | 3 | 6HX |
| T351NC#8-32R3BX 8 - 32 | 2.36 | .28 | .63 | .2500 | 3 | 3BX | T351M050X080R6HX | M5 X 0,8 | 60 | 7 | 20 | 6,0 | 3 | 6HX | |
| T351NF#10-32R3BX * | 10 - 32 | 2.36 | .35 | .79 | .2500 | 3 | 3BX | T351M060X100R6HX | M6 X 1 | 70 | 12 | 24 | 6,0 | 4 | 6HX |
| T351NC02500-20R3BX | 1/4 - 20 | 2.76 | .59 | .95 | .2500 | 4 | 3BX | T351M080X125R6HX | M8 X 1,25 | 80 | 15 | 32 | 8,0 | 4 | 6HX |
| T351NC03125-18R3BX | 5/16 - 18 | 3.15 | .67 | 1.26 | .3125 | 4 | 3BX | T351MF100X100R6HX | M10 X 1 | 90 | 18 | 40 | 10,0 | 4 | 6HX |
| T351NC03750-16R3BX | 3/8 - 16 | 3.54 | .75 | 1.57 | .3750 | 4 | 3BX | T351M100X150R6HX | M10 X 1,5 | 90 | 18 | 40 | 10,0 | 4 | 6HX |
| T351NC04375-14R3BX | 7/16 - 14 | 3.94 | .87 | 1.73 | .4375 | 4 | 3BX | T351MF120X150R6HX | M12 X 1,5 | 100 | 21 | 48 | 12,0 | 4 | 6HX |
| T351NC05000-13R3BX | 1/2 - 13 | 3.94 | .94 | 1.89 | .5000 | 4 | 3BX | T351M120X175R6HX | M12 X 1,75 | 100 | 21 | 48 | 12,0 | 4 | 6HX |
| T351NC06250-11R3BX | 5/8 - 11 | 4.33 | 1.10 | 2.52 | .5625 | 5 | 3BX | T351MF140X150R6HX | M14 X 1,5 | 110 | 24 | 56 | 12,0 | 4 | 6HX |
| T351NC07500-10R3BX | 3/4 - 10 | 4.92 | 1.22 | 3.01 | .6250 | 5 | 3BX | T351M140X200R6HX | M14 X 2 | 110 | 24 | 56 | 12,0 | 4 | 6HX |
| ПРИМЕЧАНИЕ: * Стандартная позиция. Изготавливается при размещении заказа. | T351M160X200R6HX | M16 X 2 | 110 | 24 | 64 | 14,0 | 4 | 6HX | |||||||
| Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. | ПРИМЕЧАНИЕ: * Стандартная позиция. Изготавливается при размещении заказа. | ||||||||||||||
| Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. | |||||||||||||||
| Точность изготовления хвостовика |
| D, мм | допуск h6 | Точность изготовления хвостовика | |
| .250–.375 | +0, -.0004 | D, мм | допуск h6 |
| .438–.625 | +0, -.0004 | 6 | +0, -0,008 |
8–10 +0, -0,009 12–16 +0, -0,011
| KCK17 KCK17 | размер D1 | L | L3 | L2 | D | �лучший выбор �альтернативный количество канавок | выбор класс точности резьбы |
| T351M040X070R6HX | M4 X 0,7 | 60 | 6 | 16 | 6,0 | 3 | 6HX |
| T351M050X080R6HX | M5 X 0,8 | 60 | 7 | 20 | 6,0 | 3 | 6HX |
| T351M060X100R6HX | M6 X 1 | 70 | 12 | 24 | 6,0 | 4 | 6HX |
| T351M080X125R6HX | M8 X 1,25 | 80 | 15 | 32 | 8,0 | 4 | 6HX |
| T351MF100X100R6HX | M10 X 1 | 90 | 18 | 40 | 10,0 | 4 | 6HX |
| T351M100X150R6HX | M10 X 1,5 | 90 | 18 | 40 | 10,0 | 4 | 6HX |
| T351MF120X150R6HX | M12 X 1,5 | 100 | 21 | 48 | 12,0 | 4 | 6HX |
| T351M120X175R6HX | M12 X 1,75 | 100 | 21 | 48 | 12,0 | 4 | 6HX |
| T351MF140X150R6HX | M14 X 1,5 | 110 | 24 | 56 | 12,0 | 4 | 6HX |
| T351M140X200R6HX | M14 X 2 | 110 | 24 | 56 | 12,0 | 4 | 6HX |
| T351M160X200R6HX | M16 X 2 | 110 | 24 | 64 | 14,0 | 4 | 6HX |
| Точность изготовления хвостовика |
| D, мм допуск h6 |
| 6 +0,-0,008 |
| 8–10 +0,-0,009 |
| 12–16 +0, -0,011 |
