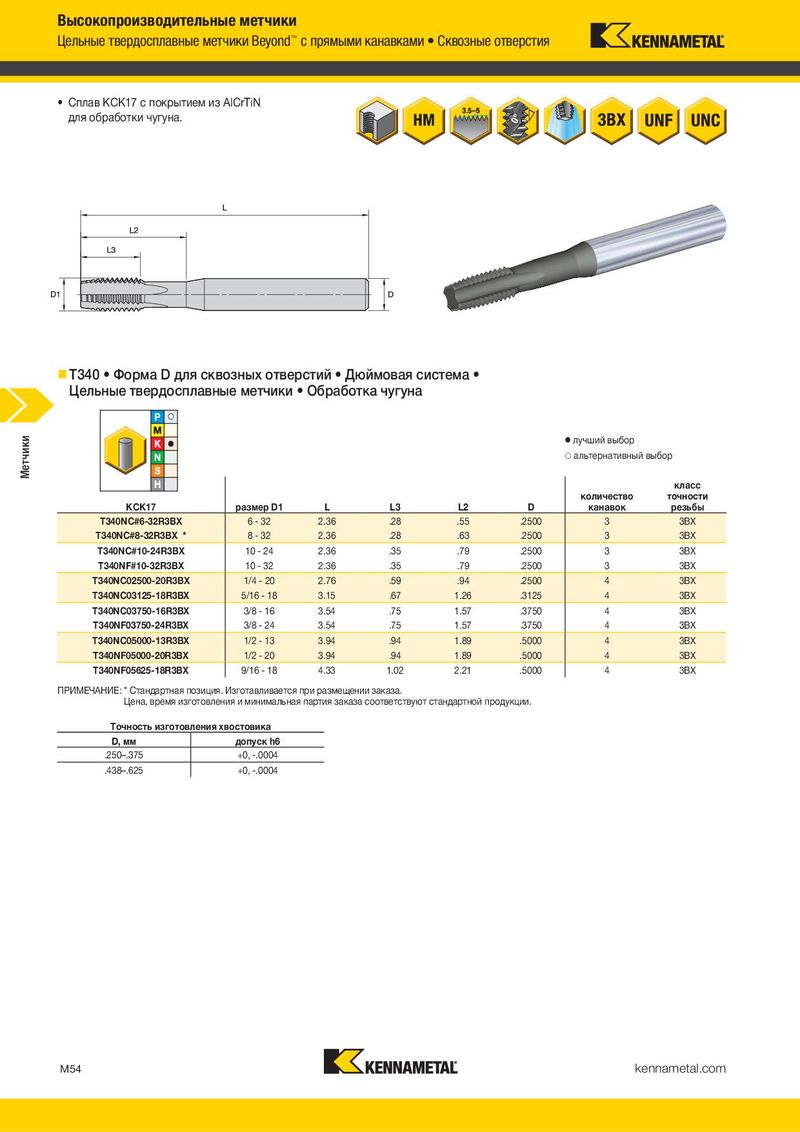

Цельные твердосплавные метчики Beyond™ с прямыми канавками Сквозные отверстия Цельные твердосплавные метчики Beyond™ с прямыми канавками Сквозные отверстия
- Сплав KCK17 с покрытием из AlCrTiN
- Сплав KCK17 с покрытием из AlCrTiN
для обработки чугуна. для обработки чугуна.
T340 Форма D для сквозных отверстий Дюймовая система T340 Форма D для сквозных отверстий Метрическая система
Цельные твердосплавные метчики Обработка чугуна Цельные твердосплавные метчики Обработка чугуна
лучший выбор лучший выбор альтернативный выбор альтернативный выбор
класс класс
количество точности количество точности
| размер D1 KCK17KCK17 | L | L3 | L2 | D | канавок | резьбы | KCK17KCK17 размер D1 | L | L3 | L2 | D | канавок | резьбы | ||
| T340NC#6-32R3BX | 6 - 32 | 2.36 | .28 | .55 | .2500 | 3 | 3BX | T340M040X070R6HX | M4 X 0,7 | 60 | 6 | 16 | 6,0 | 3 | 6HX |
| T340NC#8-32R3BX * | 8 - 32 | 2.36 | .28 | .63 | .2500 | 3 | 3BX | T340M050X080R6HX | M5 X 0,8 | 60 | 7 | 20 | 6,0 | 3 | 6HX |
| T340NC#10-24R3BX | 10 - 24 | 2.36 | .35 | .79 | .2500 | 3 | 3BX | T340M060X100R6HX | M6 X 1 | 70 | 12 | 24 | 6,0 | 4 | 6HX |
| T340NF#10-32R3BX | 10 - 32 | 2.36 | .35 | .79 | .2500 | 3 | 3BX | T340M080X125R6HX | M8 X 1,25 | 80 | 15 | 32 | 8,0 | 4 | 6HX |
| T340NC02500-20R3BX | 1/4 - 20 | 2.76 | .59 | .94 | .2500 | 4 | 3BX | T340MF100X100R6HX | M10 X 1 | 90 | 18 | 40 | 10,0 | 4 | 6HX |
| T340NC03125-18R3BX | 5/16 - 18 | 3.15 | .67 | 1.26 | .3125 | 4 | 3BX | T340M100X150R6HX | M10 X 1,5 | 90 | 18 | 40 | 10,0 | 4 | 6HX |
| T340NC03750-16R3BX | 3/8 - 16 | 3.54 | .75 | 1.57 | .3750 | 4 | 3BX | T340MF120X150R6HX | M12 X 1,5 | 100 | 21 | 48 | 12,0 | 4 | 6HX |
| T340NF03750-24R3BX | 3/8 - 24 | 3.54 | .75 | 1.57 | .3750 | 4 | 3BX | T340M120X175R6HX | M12 X 1,75 | 100 | 21 | 48 | 12,0 | 4 | 6HX |
| T340NC05000-13R3BX | 1/2 - 13 | 3.94 | .94 | 1.89 | .5000 | 4 | 3BX | T340MF140X150R6HX | M14 X 1,5 | 110 | 24 | 56 | 12,0 | 4 | 6HX |
| T340NF05000-20R3BX | 1/2 - 20 | 3.94 | .94 | 1.89 | .5000 | 4 | 3BX | T340M140X200R6HX | M14 X 2 | 110 | 24 | 56 | 12,0 | 4 | 6HX |
| T340NF05625-18R3BX | 9/16 - 18 | 4.33 | 1.02 | 2.21 | .5000 | 4 | 3BX | T340M160X200R6HX | M16 X 2 | 110 | 24 | 64 | 14,0 | 4 | 6HX |
| T340M200X250R6HX | M20 X 2,5 | 140 | 30 | 80 | 18,0 | 5 | 6HX |
ПРИМЕЧАНИЕ: * Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Точность изготовления хвостовика Точность изготовления хвостовика
D, мм допуск h6 D, мм допуск h6 6 +0, -0,008 .250–.375 +0, -.0004 8–10 +0, -0,009 .438–.625 +0, -.0004 12–16 +0, -0,011
| KCK17 KCK17 | размер D1 | L | L3 | L2 | D | количество канавок | класс точности резьбы |
| T340NC#6-32R3BX | 6 - 32 | 2.36 | .28 | .55 | .2500 | 3 | 3BX |
| T340NC#8-32R3BX | 8 - 32 | 2.36 | .28 | .63 | .2500 | 3 | 3BX |
| T340NC#10-24R3BX | 10 - 24 | 2.36 | .35 | .79 | .2500 | 3 | 3BX |
| T340NF#10-32R3BX | 10 - 32 | 2.36 | .35 | .79 | .2500 | 3 | 3BX |
| T340NC02500-20R3BX | 1/4 - 20 | 2.76 | .59 | .94 | .2500 | 4 | 3BX |
| T340NC03125-18R3BX | 5/16 - 18 | 3.15 | .67 | 1.26 | .3125 | 4 | 3BX |
| T340NC03750-16R3BX | 3/8 - 16 | 3.54 | .75 | 1.57 | .3750 | 4 | 3BX |
| T340NF03750-24R3BX | 3/8 - 24 | 3.54 | .75 | 1.57 | .3750 | 4 | 3BX |
| T340NC05000-13R3BX | 1/2 - 13 | 3.94 | .94 | 1.89 | .5000 | 4 | 3BX |
| T340NF05000-20R3BX | 1/2 - 20 | 3.94 | .94 | 1.89 | .5000 | 4 | 3BX |
| T340NF05625-18R3BX | 9/16 - 18 | 4.33 | 1.02 | 2.21 | .5000 | 4 | 3BX |
