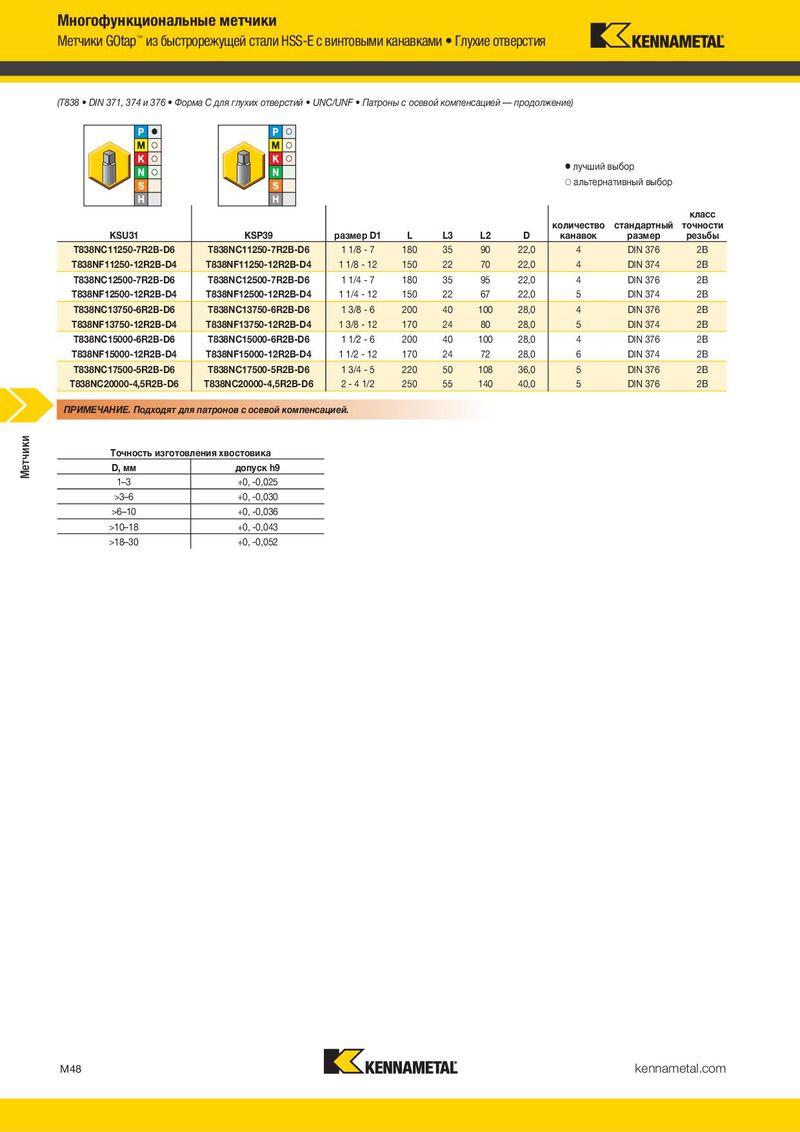

(T838 • DIN 371, 374 и 376 • Форма C для глухих отверстий • UNC/UNF • Патроны с осевой компенсацией — продолжение) • Сплав KSP39 с оксидированной поверхностью.
лучший выбор альтернативный выбор
класс
количество стандартный точности
| KSU31 | KSP39 размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | |
| T838NC11250-7R2B-D6 | T838NC11250-7R2B-D6 | 1 1/8 - 7 | 180 | 35 | 90 | 22,0 | 4 | DIN 376 | 2B |
| T838NF11250-12R2B-D4 | T838NF11250-12R2B-D4 | 1 1/8 - 12 | 150 | 22 | 70 | 22,0 | 4 | DIN 374 | 2B |
| T838NC12500-7R2B-D6 | T838NC12500-7R2B-D6 | 1 1/4 - 7 | 180 | 35 | 95 | 22,0 | 4 | DIN 376 | 2B |
| T838NF12500-12R2B-D4 | T838NF12500-12R2B-D4 | 1 1/4 - 12 | 150 | 22 | 67 | 22,0 | 5 | DIN 374 | 2B |
| T838NC13750-6R2B-D6 | T838NC13750-6R2B-D6 | 1 3/8 - 6 | 200 | 40 | 100 | 28,0 | 4 | DIN 376 | 2B |
| T838NF13750-12R2B-D4 | T838NF13750-12R2B-D4 | 1 3/8 - 12 | 170 | 24 | 80 | 28,0 | 5 | DIN 374 | 2B |
| T838NC15000-6R2B-D6 | T838NC15000-6R2B-D6 | 1 1/2 - 6 | 200 | 40 | 100 | 28,0 | 4 | DIN 376 | 2B |
| T838NF15000-12R2B-D4 | T838NF15000-12R2B-D4 | 1 1/2 - 12 | 170 | 24 | 72 | 28,0 | 6 | DIN 374 | T830 • DIN 371 и 376 • Форма C для глухих отверстий • UNJC/UNJF • 2B |
| T838NC17500-5R2B-D6 | T838NC17500-5R2B-D6 | 1 3/4 - 5 | 220 | 50 | 108 | 36,0 | 5 | DIN 376 | Жесткие патроны и патроны с синхронизацией 2B |
| T838NC20000-4,5R2B-D6 | T838NC20000-4,5R2B-D6 | 2 - 4 1/2 | 250 | 55 | 140 | 40,0 | 5 | DIN 376 | 2B |
ПРИМЕЧАНИЕ. Подходят для патронов с осевой компенсацией.
| KSU31 | KSP39 | размер D1 | L | L3 | L2 | D | количество канавок | стандартный размер | класс точности резьбы |
| T838NC11250-7R2B-D6 | T838NC11250-7R2B-D6 | 1 1/8 - 7 | 180 | 35 | 90 | 22,0 | 4 | DIN 376 | 2B |
| T838NF11250-12R2B-D4 | T838NF11250-12R2B-D4 | 1 1/8 - 12 | 150 | 22 | 70 | 22,0 | 4 | DIN 374 | 2B |
| T838NC12500-7R2B-D6 | T838NC12500-7R2B-D6 | 1 1/4 - 7 | 180 | 35 | 95 | 22,0 | 4 | DIN 376 | 2B |
| T838NF12500-12R2B-D4 | T838NF12500-12R2B-D4 | 1 1/4 - 12 | 150 | 22 | 67 | 22,0 | 5 | DIN 374 | 2B |
| T838NC13750-6R2B-D6 | T838NC13750-6R2B-D6 | 1 3/8 - 6 | 200 | 40 | 100 | 28,0 | 4 | DIN 376 | 2B |
| T838NF13750-12R2B-D4 | T838NF13750-12R2B-D4 | 1 3/8 - 12 | 170 | 24 | 80 | 28,0 | 5 | DIN 374 | 2B |
| T838NC15000-6R2B-D6 | T838NC15000-6R2B-D6 | 1 1/2 - 6 | 200 | 40 | 100 | 28,0 | 4 | DIN 376 | 2B |
| T838NF15000-12R2B-D4 | T838NF15000-12R2B-D4 | 1 1/2 - 12 | 170 | 24 | 72 | 28,0 | 6 | DIN 374 | 2B |
| T838NC17500-5R2B-D6 | T838NC17500-5R2B-D6 | 1 3/4 - 5 | 220 | 50 | 108 | 36,0 | 5 | DIN 376 | 2B |
| T838NC20000-4,5R2B-D6 | T838NC20000-4,5R2B-D6 | 2 - 4 1/2 | 250 | 55 | 140 | 40,0 | 5 | DIN 376 | 2B |
>6–10 +0, -0,036 >10–18 +0, -0,043 >18–30 +0, -0,052
| D, мм | допуск h9 |
| 1–3 | +0,-0,025 |
| >3–6 | +0,-0,030 |
| >6–10 | +0,-0,036 |
| >10–18 | +0,-0,043 |
| >18–30 | +0, -0,052 |
