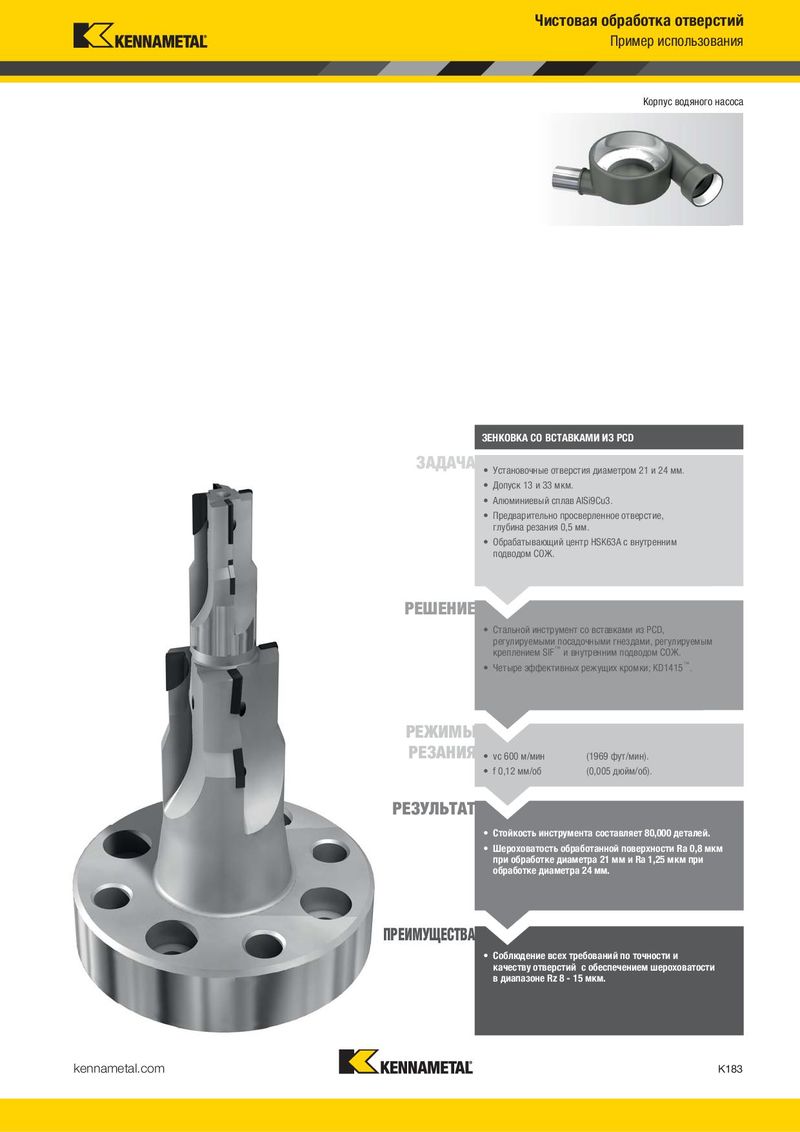

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Корпус дифференциала Корпус водяного насоса Регулируемое посадочное гнездо ЧИСТОВОЕ РАСТАЧИВАНИЕ КОРПУСА ДИФФЕРЕНЦИАЛА • Диаметр отверстия 40 и 55 мм. ЗАДАЧА • Допуск 30 мкм по R7. ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD • Алюминиевый сплав GD-AlSI10Mg. • Прецизионное растачивание отверстий двух диаметров ЗАДАЧА • Установочные отверстия диаметром 21 и 24 мм. одним инструментом. • Допуск 13 и 33 мкм. • Обрабатывающий центр с внутренним подводом СОЖ. • Алюминиевый сплав AlSi9Cu3. • Предварительно просверленное отверстие, глубина резания 0,5 мм. • Обрабатывающий центр HSK63A с внутренним РЕШЕНИЕ подводом СОЖ. • Стальной инструмент для прецизионного растачивания с четырьмя эффективными режущими кромками, регулируемыми посадочными гнездами для диаметра 55 мм, регулируемым креплением SIF™ и внутренним РЕШЕНИЕ подводом СОЖ. • Стальной инструмент со вставками из PCD, • Одна пластина CCMT060202 из твердого сплава KM™ регулируемыми посадочными гнездами, регулируемым без покрытия. креплением SIF™ и внутренним подводом СОЖ. • Четыре эффективных режущих кромки; KD1415™. РЕЖИМЫ • vc 340 и 520 м/мин n = 3000 об/мин. РЕЗАНИЯ • f 0,60 мм/об (0,024 дюйм/об). РЕЖИМЫ РЕЗАНИЯ • vc 600 м/мин (1969 фут/мин). • f 0,12 мм/об (0,005 дюйм/об). РЕЗУЛЬТАТ РЕЗУЛЬТАТ • Стойкость инструмента составляет более 15 000 деталей на пластину. • Шероховатость обработанной поверхности • Стойкость инструмента составляет 80,000 деталей. Rz 10–12 мкм. • Шероховатость обработанной поверхности Ra 0,8 мкм • Отклонение от цилиндричности менее 20 мкм. при обработке диаметра 21 мм и Ra 1,25 мкм при обработке диаметра 24 мм. ПРЕИМУЩЕСТВА • Соблюдение всех требований по точности и качеству отверстий с обеспечением шероховатости в диапазоне ПРЕИМУЩЕСТВА Rz 8 - 16 мкм. • Соблюдение всех требований по точности и • Возможность выполнения трех операций качеству отверстий с обеспечением шероховатости одним инструментом обеспечивает повышение в диапазоне Rz 8 - 15 мкм. производительности. K182 kennametal.com kennametal.com K183
