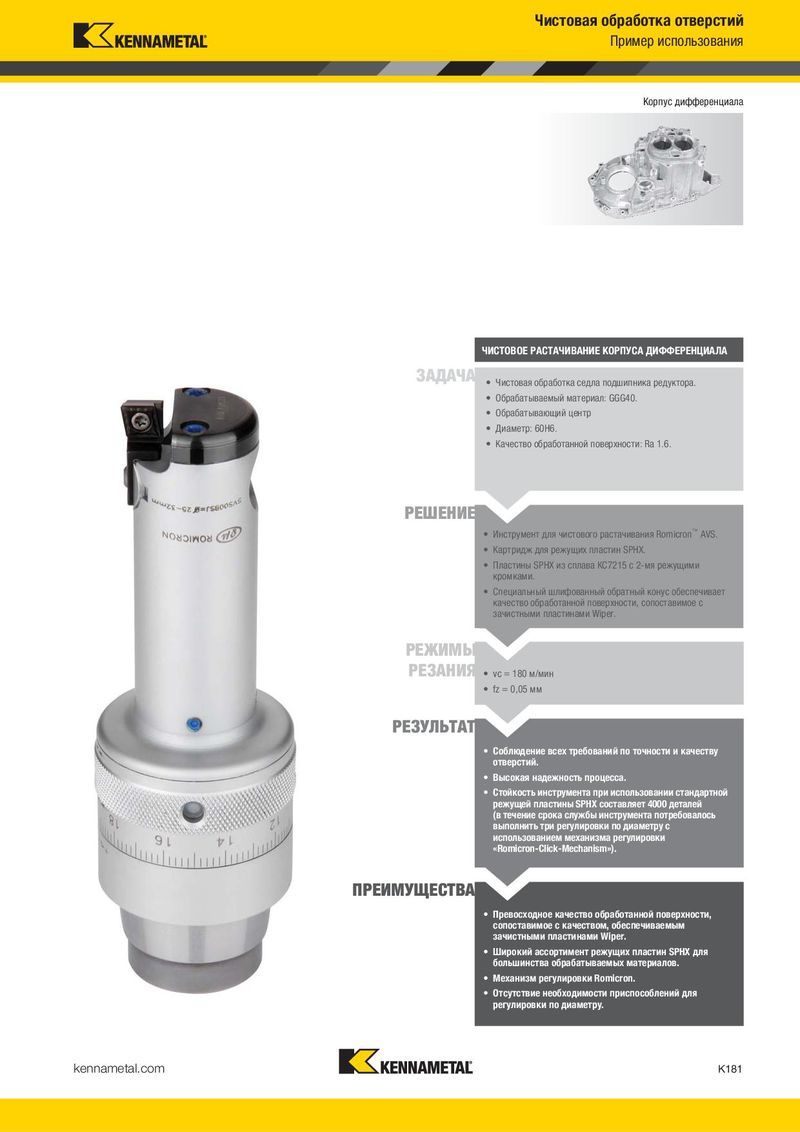

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Корпус дифференциала Корпус дифференциала ЧИСТОВОЕ РАСТАЧИВАНИЕ КОРПУСА ДИФФЕРЕНЦИАЛА ЗАДАЧА • Чистовая обработка седла подшипника редуктора. • Обрабатываемый материал: GGG40. • Обрабатывающий центр РАЗВЕРТЫВАНИЕ И ОБРАТНОЕ РАСТАЧИВАНИЕ • Диаметр: 60H6. • Качество обработанной поверхности: Ra 1.6. • Чистовая обработка седла подшипника редуктора. ЗАДАЧА • Обрабатываемый материал: G-AlSi9Cu3. • Обрабатывающий центр • IC 40 бар, 20 л/мин. • Ae = 0,25 мм. РЕШЕНИЕ • Инструмент для чистового растачивания Romicron™ AVS. • Картридж для режущих пластин SPHX. • Пластины SPHX из сплава KC7215 с 2-мя режущими кромками. РЕШЕНИЕ • Специальный шлифованный обратный конус обеспечивает качество обработанной поверхности, сопоставимое с • Комбинированный инструмент со вставками из PCD для зачистными пластинами Wiper. развертывания/обратного растачивания. • Двухступенчатые развертки с 6 зубьями из PCD. • Обратное растачивание инструментом Romicron с режущей РЕЖИМЫ пластиной из PCD. РЕЗАНИЯ • vc = 180 м/мин • fz = 0,05 мм РЕЖИМЫ РЕЗУЛЬТАТ • Скорость: 350 м/мин. РЕЗАНИЯ • Подача на зуб: 0,12 мм. • Соблюдение всех требований по точности и качеству отверстий. • 1500 об/мин и 1080 мм/мин. • Высокая надежность процесса. • Стойкость инструмента при использовании стандартной режущей пластины SPHX составляет 4000 деталей РЕЗУЛЬТАТ (в течение срока службы инструмента потребовалось выполнить три регулировки по диаметру с • Шероховатость Rz < 16 мкм. использованием механизма регулировки • Возможность обработки одним инструментом «Romicron-Click-Mechanism»). обеспечивает существенную экономию. ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА • Превосходное качество обработанной поверхности, сопоставимое с качеством, обеспечиваемым • Чистовая обработка отверстий трех диаметров одним зачистными пластинами Wiper. инструментом. • Широкий ассортимент режущих пластин SPHX для • Идеально сбалансированный инструмент, большинства обрабатываемых материалов. учитывающий асимметричность формы. • Механизм регулировки Romicron. • Romicron упрощает процесс регулировки. • Отсутствие необходимости приспособлений для регулировки по диаметру. K180 kennametal.com kennametal.com K181
