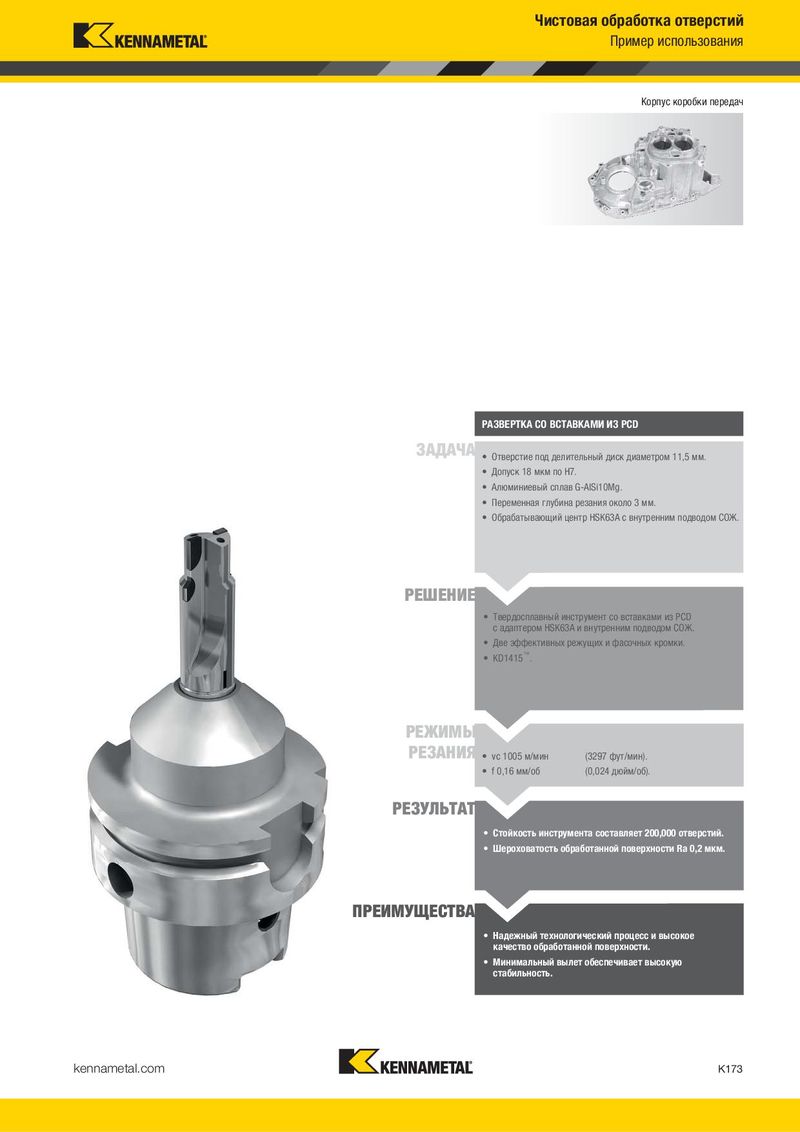

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 599

Корпус коробки передач Корпус коробки передач

РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD

РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD ЗАДАЧА

ЗАДАЧА Отверстие под делительный диск диаметром 11,5 мм.

• Отверстие под подшипник диаметром 35 мм.
• Допуск 18 мкм по H7.
• Допуск 21 мкм по H7.
• Алюминиевый сплав G-AlSi10Mg.
• Алюминиевый сплав G-AlSi10Mg.
• Переменная глубина резания около 3 мм.
• Предварительно просверленное отверстие,
• Обрабатывающий центр HSK63A с внутренним подводом СОЖ.

глубина резания 0,5 мм.

• Обрабатывающий центр HSK63A с внутренним подводом СОЖ.

РЕШЕНИЕ РЕШЕНИЕ

• Твердосплавный инструмент со вставками из PCD
• Стальной инструмент со вставками из PCD, регулируемым с адаптером HSK63A и внутренним подводом СОЖ. креплением SIF™ и внутренним подводом СОЖ.
• Две эффективных режущих и фасочных кромки.
• Три режущих и фасочных кромки.
• KD1415™.
• KD1415™.

РЕЖИМЫ РЕЖИМЫ

РЕЗАНИЯ РЕЗАНИЯ

• vc 235 м/мин (771 фут/мин).
• vc 1005 м/мин (3297 фут/мин).
• f 0,30 мм/об (0,012 дюйм/об).
• f 0,16 мм/об (0,024 дюйм/об).

РЕЗУЛЬТАТ РЕЗУЛЬТАТ

• Стойкость инструмента составляет 200,000 отверстий.
• Стойкость инструмента составляет 100,000 отверстий.
• Шероховатость обработанной поверхности Ra 0,2 мкм.
• Шероховатость обработанной поверхности Ra 0,2 мкм.

ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА

• Надежный технологический процесс, несмотря на
• Надежный технологический процесс и высокое

большое отношение длины к диаметру (L/D). качество обработанной поверхности.

• Превосходное качество обработанной поверхности.
• Минимальный вылет обеспечивает высокую

стабильность.
