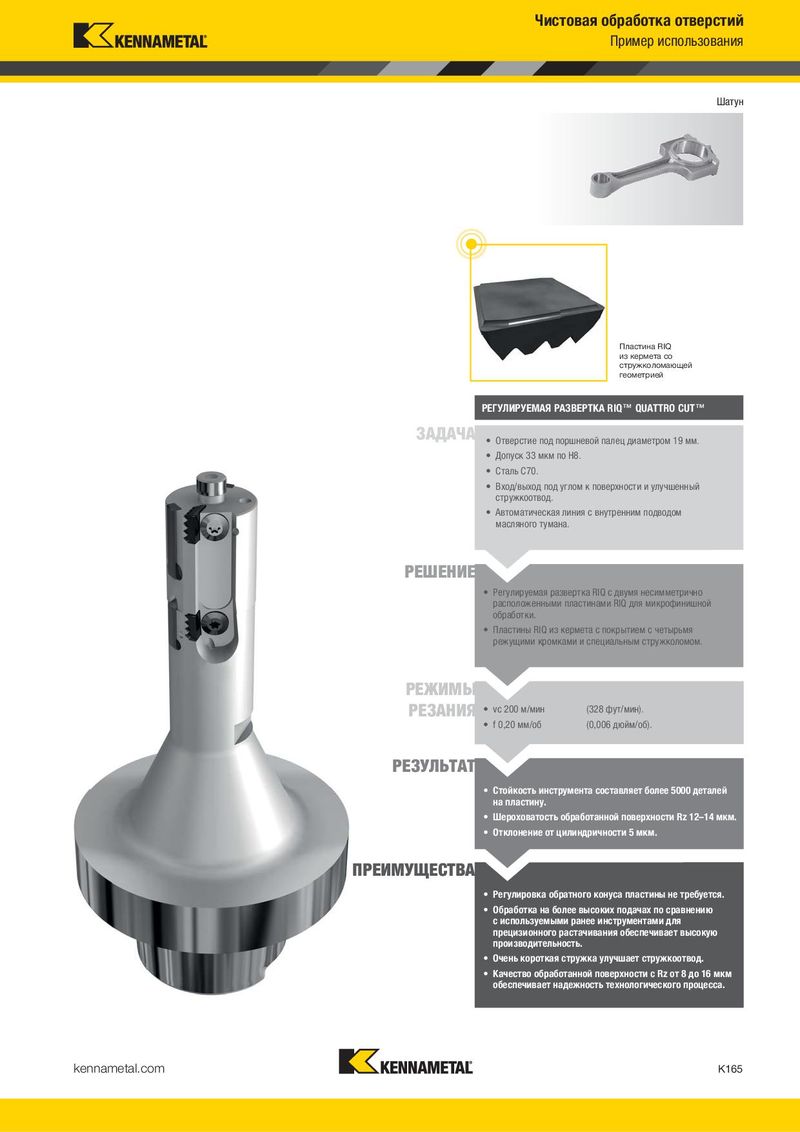

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Шатун Шатун Пластина RIQ из кермета со стружколомающей геометрией РЕГУЛИРУЕМАЯ РАЗВЕРТКА RIQ™ QUATTRO CUT™ СИСТЕМА ПРЕЦИЗИОННОГО РАСТАЧИВАНИЯ СИСТЕМА ПРЕЦИЗИОННОГО РАСТАЧИВАНИЯ ROMICRON™ ROMICRON™ ЗАДАЧА • Отверстие под поршневой палец диаметром 19 мм. • Отверстие под поршневой палец ЗАДАЧА • Отверстие под шатунную шейку ЗАДАЧА • Допуск 33 мкм по H8. диаметром 58,033 мм. диаметром 93,777 мм. • Сталь C70. • Латунь. • Сталь C70. • Вход/выход под углом к поверхности и улучшенный • Увеличить производительность за счет • Увеличить производительность за счет стружкоотвод. выполнения чистовой обработки отверстия выполнения чистовой обработки отверстия • Автоматическая линия с внутренним подводом под шатунную шейку и под поршневой под шатунную шейку и под поршневой масляного тумана. палец одним инструментом. палец одним инструментом. • Обрабатывающий центр с внутренним • Обрабатывающий центр с внутренним подводом СОЖ. подводом СОЖ. РЕШЕНИЕ РЕШЕНИЕ РЕШЕНИЕ • Регулируемая развертка RIQ с двумя несимметрично расположенными пластинами RIQ для микрофинишной • Специальный инструмент Romicron с двумя • Специальный инструмент с двумя обработки. механизмами Romicron в одном корпусе. механизмами Romicron в одном корпусе. • Пластины RIQ из кермета с покрытием с четырьмя • KC5010™. • KT315™. режущими кромками и специальным стружколомом. РЕЖИМЫ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ • vc 200 м/мин (328 фут/мин). • f 0,20 мм/об (0,006 дюйм/об). • vc 450 м/мин (1476 фут/мин). РЕЗАНИЯ • vc 400 м/мин (1312 фут/мин). РЕЗАНИЯ • f 0,10 мм/об (0,004 дюйм/об). • f 0,10 мм/об (0,004 дюйм/об). РЕЗУЛЬТАТ РЕЗУЛЬТАТ РЕЗУЛЬТАТ • Стойкость инструмента составляет более 5000 деталей на пластину. • Стойкость инструмента составляет • Стойкость инструмента составляет • Шероховатость обработанной поверхности Rz 12–14 мкм. 350 отверстий на пластину. 260 отверстий на пластину. • Шероховатость обработанной поверхности Ra • Шероховатость обработанной поверхности Ra • Отклонение от цилиндричности 5 мкм. менее 1,0 мкм. менее 1,0 мкм. • Отклонение от цилиндричности 5 мкм. • Отклонение от цилиндричности 5 мкм. ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА • Регулировка обратного конуса пластины не требуется. • Комбинированный инструмент обеспечивает • Комбинированный инструмент обеспечивает • Обработка на более высоких подачах по сравнению повышение производительности. повышение производительности. с используемыми ранее инструментами для • Регулировка радиуса с точностью до 1 мкм • Регулировка радиуса с точностью до 1 мкм прецизионного растачивания обеспечивает высокую обеспечивает постоянство результатов обеспечивает постоянство результатов производительность. с достижением диаметральной точности с достижением диаметральной точности • Очень короткая стружка улучшает стружкоотвод. менее 26 мкм. менее 26 мкм. • Качество обработанной поверхности с Rz от 8 до 16 мкм обеспечивает надежность технологического процесса. K164 kennametal.com kennametal.com K165
