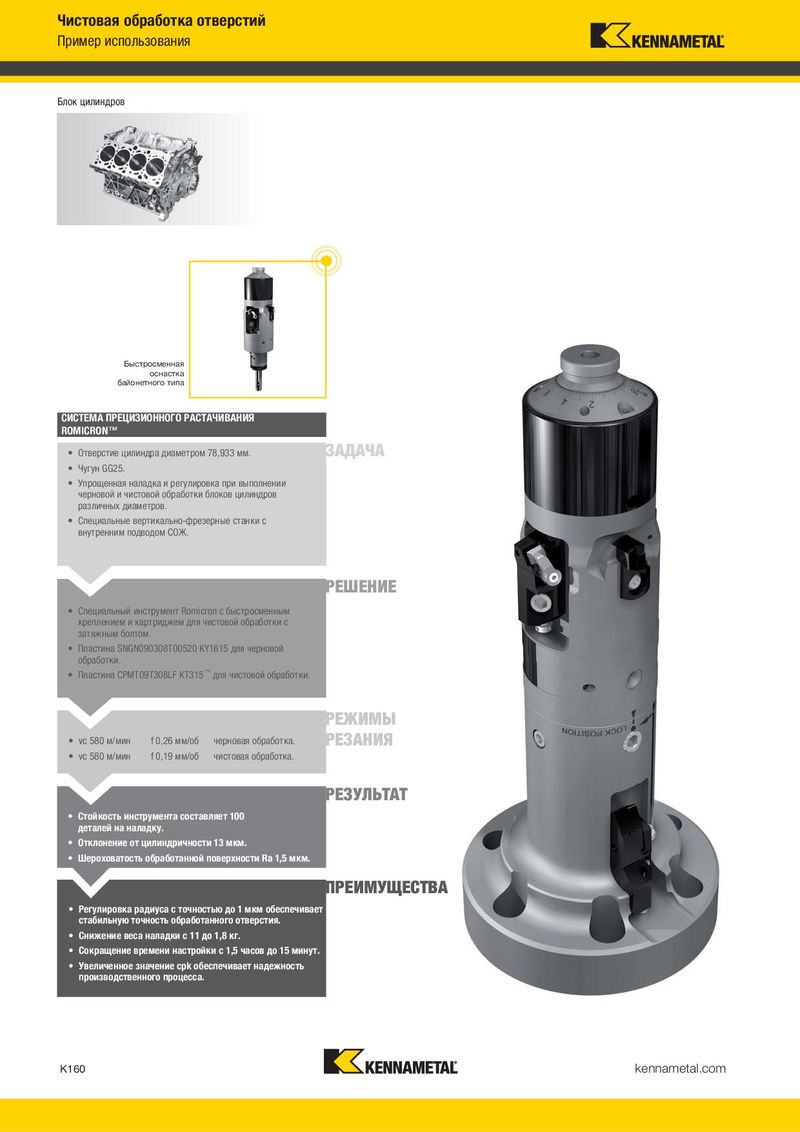

Блок цилиндров Блок цилиндров

Быстросменная оснастка байонетного типа Выполнение получистовой и СИСТЕМА ПРЕЦИЗИОННОГО РАСТАЧИВАНИЯ чистовой обработки за ROMICRON™ одну операцию

ЗАДАЧА

  • Отверстие цилиндра диаметром 78,933 мм. ПРЕЦИЗИОННОЕ РАСТАЧИВАНИЕ
  • Чугун GG25. ЗАДАЧА
  • Упрощенная наладка и регулировка при выполнении
  • Чистовая обработка отверстия под шатунную шейку

черновой и чистовой обработки блоков цилиндров диаметром 37 мм. различных диаметров.

  • Допуск 5 мкм.
  • Специальные вертикально-фрезерные станки с
  • Чугун.

внутренним подводом СОЖ.

  • Обеспечение требуемой точности не менее чем для 50 отверстий.
  • Обрабатывающий центр с внутренним подводом СОЖ.

РЕШЕНИЕ

РЕШЕНИЕ

  • Специальный инструмент Romicron с быстросменным креплением и картриджем для чистовой обработки с Расточная оправка с большим вылетом и вставными затяжным болтом. резцами, регулируемыми дифференциальным винтом.
  • Пластина SNGN090308T00520 KY1615 для черновой
  • Динамически сбалансированная конструкция с осевыми

обработки. отверстиями гарантирует высокую жесткость инструмента.

  • Пластина CPMT09T308LF KT315™ для чистовой обработки.

РЕЖИМЫ РЕЖИМЫ

РЕЗАНИЯ РЕЗАНИЯ

  • vc 580 м/мин f 0,26 мм/об черновая обработка.
  • vc 160 м/мин f 0,12 мм/об получистовая обработка.
  • vc 580 м/мин f 0,19 мм/об чистовая обработка.
  • vc 160 м/мин f 0,08 мм/об чистовая обработка.

РЕЗУЛЬТАТ РЕЗУЛЬТАТ

  • Стойкость инструмента составляет 100
  • Информация, являющаяся собственностью клиента.

деталей на наладку.

  • Отклонение от цилиндричности 13 мкм.
  • Шероховатость обработанной поверхности Ra 1,5 мкм.

ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА

  • Регулировка радиуса с точностью до 1 мкм обеспечивает
  • Использование стандартных пластин C-типа из

стабильную точность обработанного отверстия. сплава KCK15 с инструментом LF сокращает затраты.

  • Снижение веса наладки с 11 до 1,8 кг.
  • Уменьшение времени обработки.
  • Сокращение времени настройки с 1,5 часов до 15 минут.
  • Простая и точная регулировка гарантирует
  • Увеличенное значение cpk обеспечивает надежность стабильность технологического процесса. производственного процесса.
