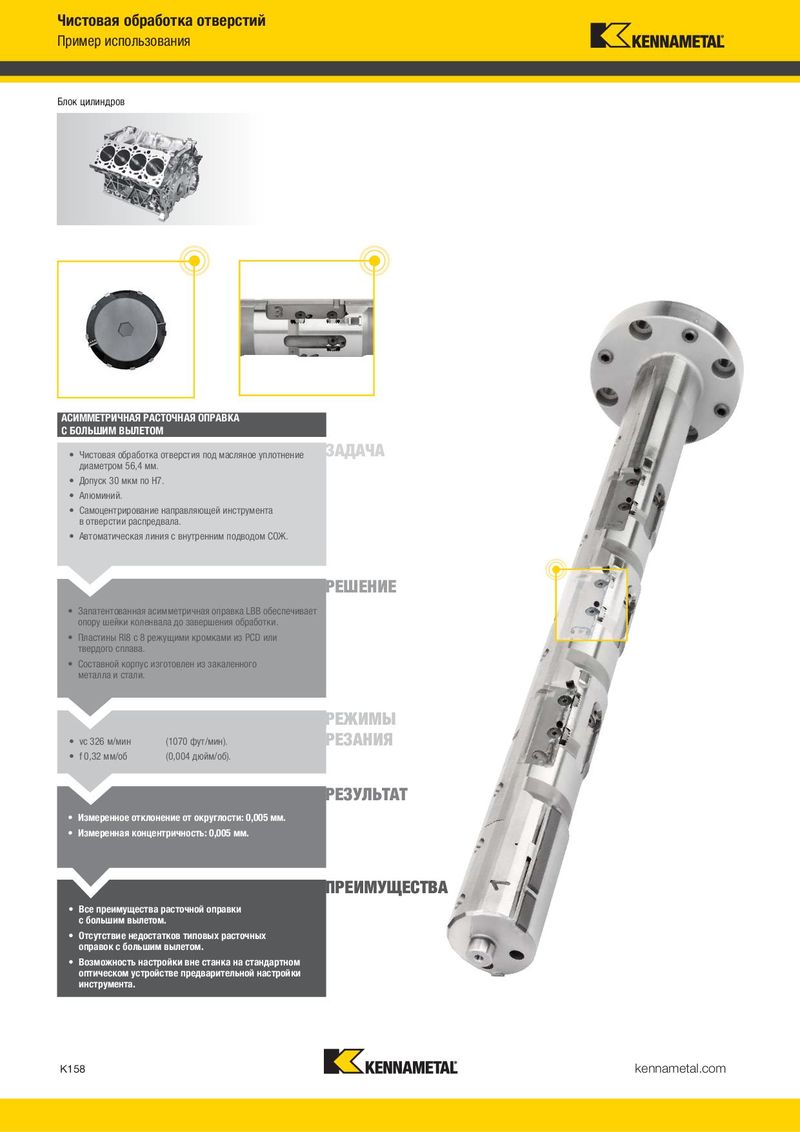

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Блок цилиндров Блок цилиндров Штифт CLB для автоматической АСИММЕТРИЧНАЯ РАСТОЧНАЯ ОПРАВКА компенсации износа С БОЛЬШИМ ВЫЛЕТОМ • Чистовая обработка отверстия под масляное уплотнение ЗАДАЧА УПРАВЛЯЕМЫЕ ИНСТРУМЕНТЫ диаметром 56,4 мм. • Допуск 30 мкм по H7. ЗАДАЧА • Отверстие цилиндра диаметром 75 мм. • Алюминий. • Чугун GG25. • Самоцентрирование направляющей инструмента • Возможность выполнения получистовой и чистовой в отверстии распредвала. обработки одним инструментом с давлением СОЖ, • Автоматическая линия с внутренним подводом СОЖ. характерным для этапа чистовой обработки. • Обрабатывающий центр с внутренним подводом СОЖ. РЕШЕНИЕ • Запатентованная асимметричная оправка LBB обеспечивает РЕШЕНИЕ опору шейки коленвала до завершения обработки. • Управляемый инструмент с выдвижными картриджами. • Пластины RI8 с 8 режущими кромками из PCD или • Двухканальная система подачи СОЖ для пластин и твердого сплава. выдвижных картриджей. • Составной корпус изготовлен из закаленного • Цельные пластины из CBN KB1340™ с восемью режущими металла и стали. кромками. РЕЖИМЫ РЕЖИМЫ • vc 326 м/мин (1070 фут/мин). РЕЗАНИЯ РЕЗАНИЯ • vc 600 м/мин f 0,05 мм/об получистовая обработка. • f 0,32 мм/об (0,004 дюйм/об). • vc 600 м/мин f 0,11 мм/об чистовая обработка. РЕЗУЛЬТАТ РЕЗУЛЬТАТ • Измеренное отклонение от округлости: 0,005 мм. • Стойкость инструмента составляет 2,000 отверстий. • Измеренная концентричность: 0,005 мм. • Отклонение от цилиндричности менее 8 мкм. ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА • Все преимущества расточной оправки • Выполнение черновой обработки при движении инструмента с большим вылетом. вперед и чистовой обработки на обратной подаче с осевым • Отсутствие недостатков типовых расточных подводом СОЖ обеспечивает повышение производительности. оправок с большим вылетом. • Регулировка чистового диаметра с использованием • Возможность настройки вне станка на стандартном системы CLB. оптическом устройстве предварительной настройки • Повышенная цилиндричность по сравнению с выполнением инструмента. двух отдельных операций. K158 kennametal.com kennametal.com K159
