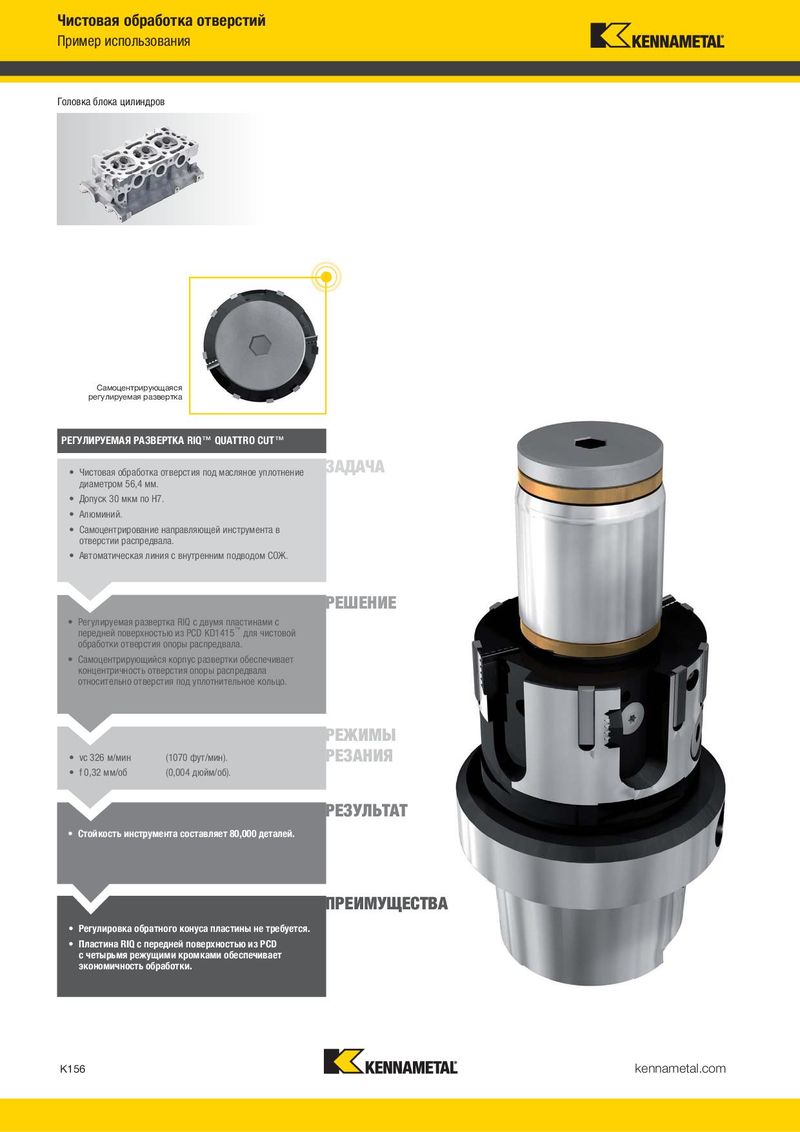

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Головка блока цилиндров Головка блока цилиндров Самоцентрирующаяся регулируемая развертка Выполнение получистовой и РЕГУЛИРУЕМАЯ РАЗВЕРТКА RIQ™ QUATTRO CUT™ чистовой обработки за одну операцию • Чистовая обработка отверстия под масляное уплотнение ЗАДАЧА диаметром 56,4 мм. РЕГУЛИРУЕМАЯ РАЗВЕРТКА RIQ™ QUATTRO CUT™ • Допуск 30 мкм по H7. • Алюминий. ЗАДАЧА • Чистовая обработка отверстия опоры распредвала диаметром 25 мм. • Самоцентрирование направляющей инструмента в отверстии распредвала. • Допуск 21 мкм по H7. • Автоматическая линия с внутренним подводом СОЖ. • Алюминий. • Отклонение менее 20 мкм на всю длину. • Обрабатывающий центр с внутренним подводом СОЖ. РЕШЕНИЕ • Регулируемая развертка RIQ с двумя пластинами с передней поверхностью из PCD KD1415™ для чистовой РЕШЕНИЕ обработки отверстия опоры распредвала. • Самоцентрирующийся корпус развертки обеспечивает • Регулируемая развертка RIQ с двумя пластинами с передней концентричность отверстия опоры распредвала поверхностью из PCD KD1415™ для получистовой обработки относительно отверстия под уплотнительное кольцо. и двумя пластинами для чистовой обработки. РЕЖИМЫ РЕЖИМЫ • vc 326 м/мин (1070 фут/мин). РЕЗАНИЯ РЕЗАНИЯ • vc 334 м/мин (1096 фут/мин). • f 0,16 мм/об (0,006 дюйм/об). • f 0,32 мм/об (0,004 дюйм/об). РЕЗУЛЬТАТ РЕЗУЛЬТАТ • Стойкость инструмента составляет 160,000 деталей. • Стойкость инструмента составляет 80,000 деталей. • Шероховатость обработанной поверхности Ra 0,3 мкм. ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА • Регулировка обратного конуса пластины не требуется. • Регулировка обратного конуса пластины не требуется. • Пластина RIQ с передней поверхностью из PCD • Пластина RIQ с передней поверхностью из PCD с четырьмя режущими кромками обеспечивает с четырьмя режущими кромками обеспечивает экономичность обработки. экономичность обработки. • Уменьшение времени наладки с 8 часов при использовании аналогичных инструментов до менее получаса при использовании RIQ. K156 kennametal.com kennametal.com K157
