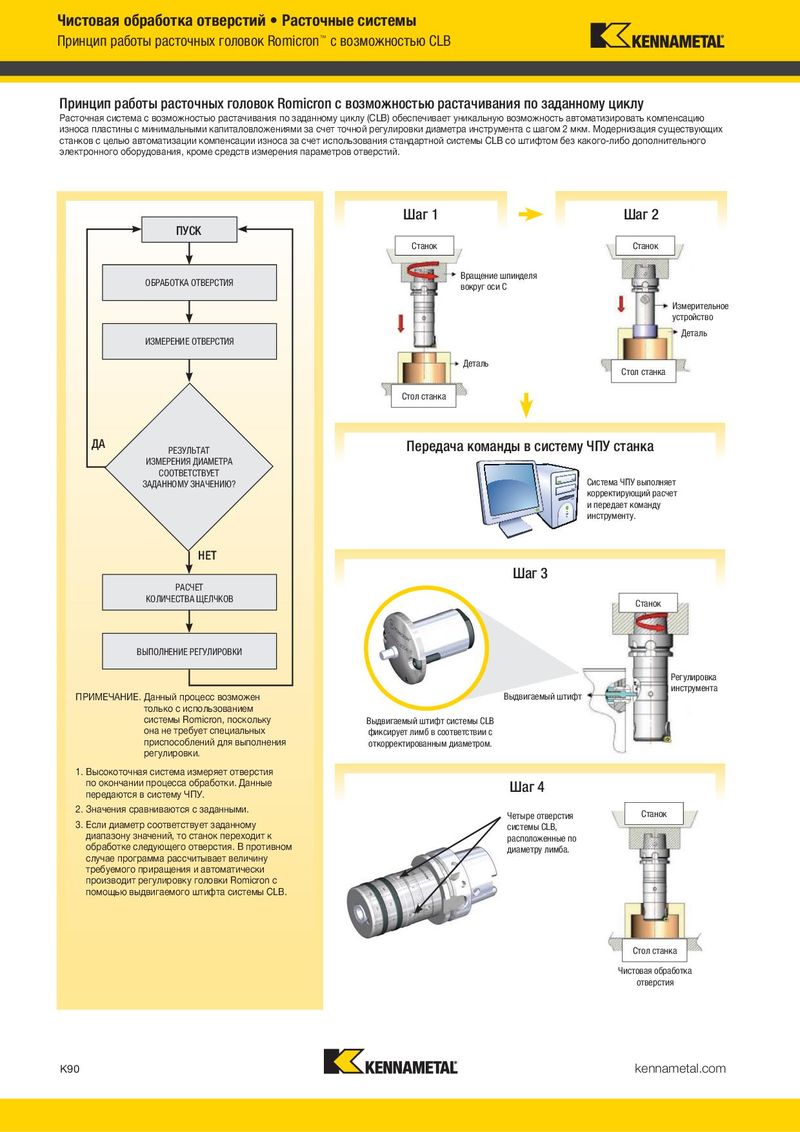

Чистовая обработка отверстий • Расточные системы Принцип работы расточных головок Romicron™ с возможностью CLB Принцип работы расточных головок Romicron с возможностью растачивания по заданному циклу Расточная система с возможностью растачивания по заданному циклу (CLB) обеспечивает уникальную возможность автоматизировать компенсацию износа пластины с минимальными капиталовложениями за счет точной регулировки диаметра инструмента с шагом 2 мкм. Модернизация существующих станков с целью автоматизации компенсации износа за счет использования стандартной системы CLB со штифтом без какого-либо дополнительного электронного оборудования, кроме средств измерения параметров отверстий. Шаг 1 Шаг 2 ПУСК Станок Станок ОБРАБОТКА ОТВЕРСТИЯ Вращение шпинделя вокруг оси С Измерительное устройство Деталь ИЗМЕРЕНИЕ ОТВЕРСТИЯ Деталь Стол станка Стол станка ДА РЕЗУЛЬТАТ Передача команды в систему ЧПУ станка ИЗМЕРЕНИЯ ДИАМЕТРА СООТВЕТСТВУЕТ ЗАДАННОМУ ЗНАЧЕНИЮ? Система ЧПУ выполняет корректирующий расчет и передает команду инструменту. НЕТ Шаг 3 РАСЧЕТ КОЛИЧЕСТВА ЩЕЛЧКОВ Станок ВЫПОЛНЕНИЕ РЕГУЛИРОВКИ Регулировка Выдвигаемый штифт инструмента ПРИМЕЧАНИЕ. Данный процесс возможен только с использованием системы Romicron, поскольку Выдвигаемый штифт системы CLB она не требует специальных фиксирует лимб в соответствии с приспособлений для выполнения откорректированным диаметром. регулировки. 1. Высокоточная система измеряет отверстия по окончании процесса обработки. Данные Шаг 4 передаются в систему ЧПУ. 2. Значения сравниваются с заданными. Четыре отверстия Станок 3. Если диаметр соответствует заданному системы CLB, диапазону значений, то станок переходит к расположенные по обработке следующего отверстия. В противном диаметру лимба. случае программа рассчитывает величину требуемого приращения и автоматически производит регулировку головки Romicron с помощью выдвигаемого штифта системы CLB. Стол станка Чистовая обработка отверстия K90 kennametal.com
