- В комплект входит дифференциальный соединитель.
- В комплект входит дифференциальный соединитель.
B
дифференциальный соединитель
Адаптеры AD/B для перехода с CV на KR
| размер | размер | дифференциальное | ||
| номер | номер | системы | системы | соединительное |
| заказа | по каталогу | CSMS | CSWS | D2 L1 | устройство | кг | фунт | размер головки | |||
| 3554366 | CV40BKR32157 | CV40 | KR32 | 47 | 40 | KRDCKR32M | 1,08 | 2.40 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 | ||
| 3554367 | CV40BKR50236 | CV40 | KR50 | 65 | 60 | KRDCKR50M | 1,23 | 2.70 | SVS4B,5B,SVU65,SVUBB2 | ||
| CV50BKR32157 | CV50 | KR32 | 50 | 40 | 3,25 | 7.20 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 | ||||
| 3554368 | KRDCKR32M | ||||||||||
| 3554369 | CV50BKR50157 | CV50 | KR50 | 65 | 40 | KRDCKR50M | 3,05 | 6.70 | SVS4B,5B,SVU65,SVUBB2 | ||
| 3554370 | CV50BKR63236 | CV50 | KR63 | 85 | 60 | KRDCKR63M | 3,50 | 7.70 | SVS6B,7B,8B | ||
| 3554371 | CV50BKR80275 | CV50 | KR80 | 95 | 70 | KRDCKR80M | 4,28 | 9.40 | SVU92,120 |
Адаптеры AD/B DIN 69871 для перехода с DV на KR B
| размер | размер | дифференциальное | ||
| номер | номер | системы | системы | |
| соединительное |
| заказа | по каталогу | CSMS | CSWS | D2 | L1 | устройство | кг фунт | размер головки | |||
| 1539005 | DV40BKR32041M | DV40 | KR32 | 44 | 41 | KRDCKR32M | 1,00 2.20 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 | |||
| 1263816 | DV40BKR50060M | DV40 | KR50 | 65 | 60 | KRDCKR50M | 1,40 3.08 | SVS4B,5B,SVU65,SVUBB2 | |||
| 1528328 | DV50BKR32041M | DV50 | KR32 | 50 | 41 | KRDCKR32M | 2,80 6.16 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 | |||
| 1191970 | DV50BKR32040M | DV50 | KR32 | 50 | 40 | KRDCKR32M | 2,80 6.16 | AVS0B, AVS2B, AVS3B | |||
| 1191971 | DV50BKR50040M | DV50 | KR50 | 65 | 40 | KRDCKR50M | 2,80 6.16 | SVS4B,5B,SVU65,SVUBB2 | |||
| 1264135 | DV50BKR63060M | DV50 | KR63 | 85 | 60 | KRDCKR63M | 3,30 7.26 | SVS6B,7B,8B | |||
| 1264136 | DV50BKR80070M | DV50 | KR80 | 95 | 70 | KRDCKR80M | 4,10 9.02 | SVU92,120 |
Адаптеры AD/B JIS B6339 для перехода с BT на KR B
дифференциальный соединитель

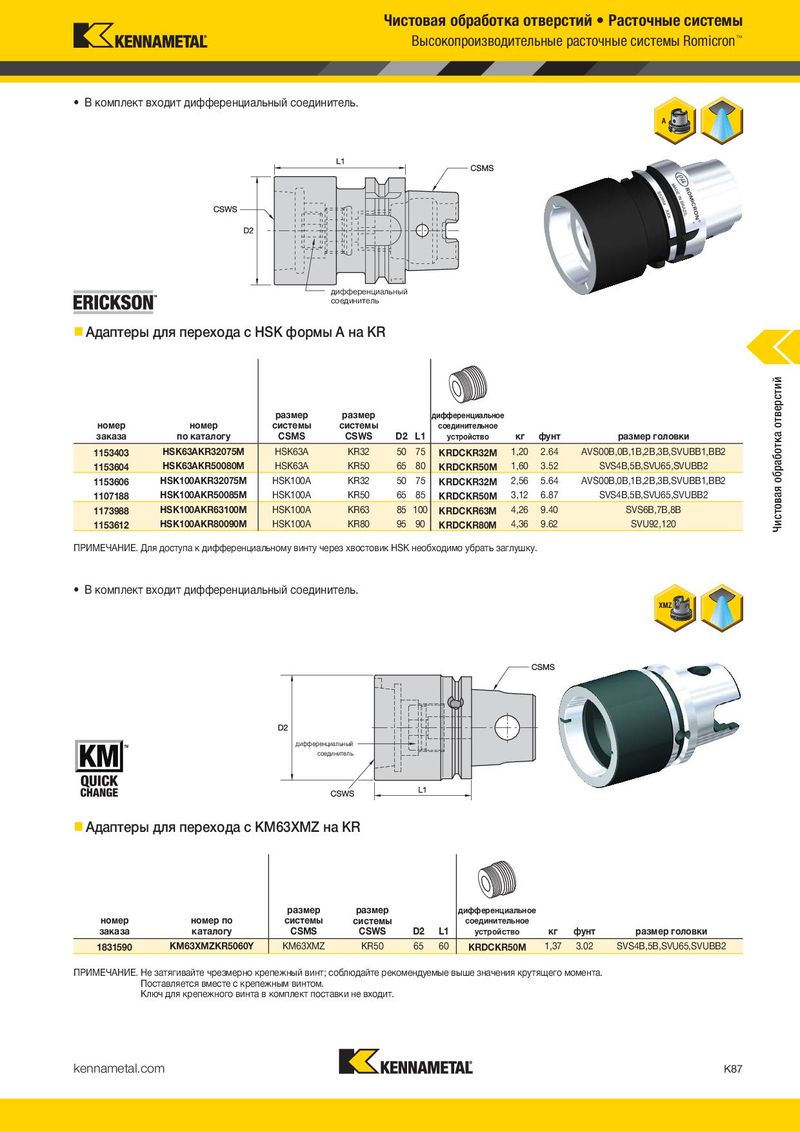

Адаптеры для перехода с HSK формы A на KR
| размер | размер | дифференциальное | ||
| номер | номер | системы | системы | соединительное |
| заказа | по каталогу CSMS | CSWS | D2 L1 | устройство | кг | фунт | размер головки | |||
| 1153403 | HSK63AKR32075M | HSK63A | KR32 | 50 75 | KRDCKR32M | 1,20 | 2.64 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 | ||
| 1153604 | HSK63AKR50080M | HSK63A | KR50 | 65 80 | KRDCKR50M | 1,60 | 3.52 | SVS4B,5B,SVU65,SVUBB2 | ||
| 1153606 | HSK100AKR32075M | HSK100A | KR32 | 50 75 | KRDCKR32M | 2,56 | 5.64 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 | ||
| 1107188 | HSK100AKR50085M | HSK100A | KR50 | 65 85 | KRDCKR50M | 3,12 | 6.87 | SVS4B,5B,SVU65,SVUBB2 | ||
| HSK100AKR63100M | HSK100A | KR63 | 85 100 | 4,26 | 9.40 | SVS6B,7B,8B | ||||
| 1173988 | KRDCKR63M | |||||||||
| 1153612 | HSK100AKR80090M | HSK100A | KR80 | 95 90 | KRDCKR80M | 4,36 | 9.62 | SVU92,120 |
ПРИМЕЧАНИЕ. Для доступа к дифференциальному винту через хвостовик HSK необходимо убрать заглушку.
- В комплект входит дифференциальный соединитель.
дифференциальный соединитель
размер размер дифференциальное
| номер заказа | номер по каталогу | размер системы CSMS | размер системы CSWS | D2 | L1 | дифференциальное соединительное устройство | кг | фунт | размер головки |
| 1153403 | HSK63AKR32075M | HSK63A | KR32 | 50 | 75 | KRDCKR32M | 1,20 | 2.64 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 |
| 1153604 | HSK63AKR50080M | HSK63A | KR50 | 65 | 80 | KRDCKR50M | 1,60 | 3.52 | SVS4B,5B,SVU65,SVUBB2 |
| 1153606 | HSK100AKR32075M | HSK100A | KR32 | 50 | 75 | KRDCKR32M | 2,56 | 5.64 | AVS00B,0B,1B,2B,3B,SVUBB1,BB2 |
| 1107188 | HSK100AKR50085M | HSK100A | KR50 | 65 | 85 | KRDCKR50M | 3,12 | 6.87 | SVS4B,5B,SVU65,SVUBB2 |
| 1173988 | HSK100AKR63100M | HSK100A | KR63 | 85 | 100 | KRDCKR63M | 4,26 | 9.40 | SVS6B,7B,8B |
| 1153612 | HSK100AKR80090M | HSK100A | KR80 | 95 | 90 | KRDCKR80M | 4,36 | 9.62 | SVU92,120 |
