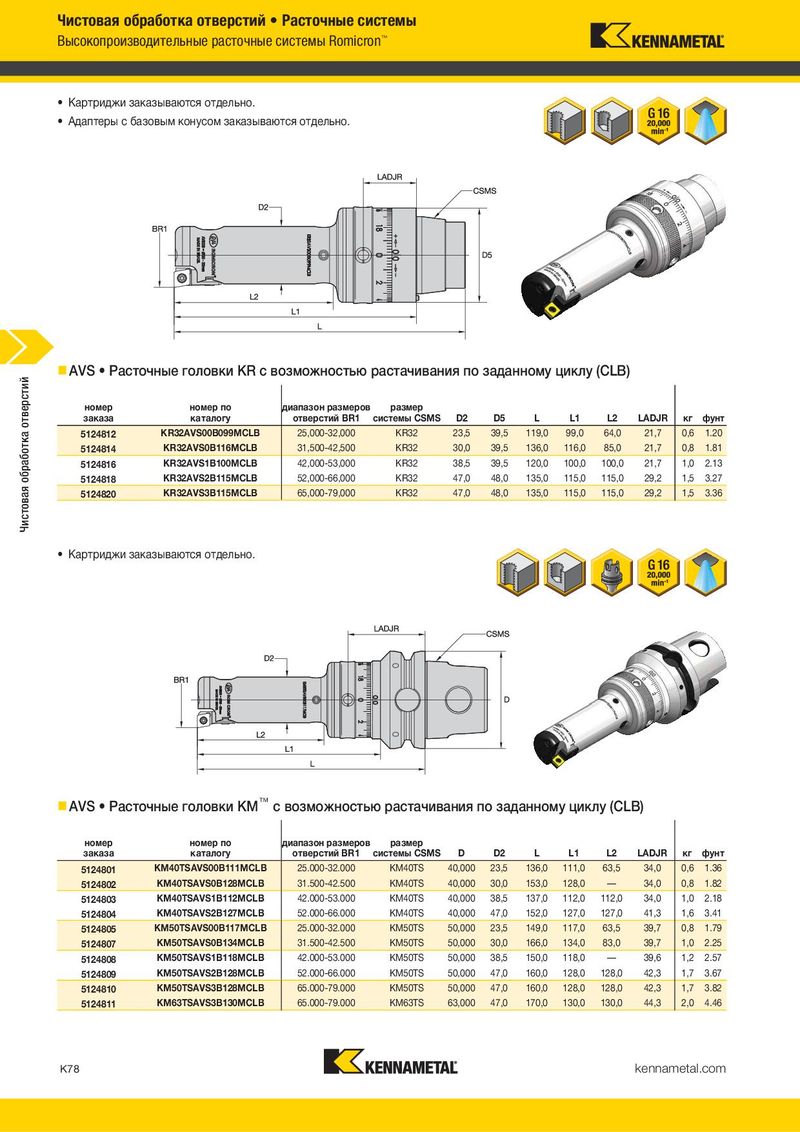

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 504
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
- Картриджи заказываются отдельно.
- Картриджи заказываются отдельно.
- Адаптеры с базовым конусом заказываются отдельно.
AVS Расточные головки KR с возможностью растачивания по заданному циклу (CLB)
номер номер по диапазон размеров размер
| заказа | каталогу отверстий BR1 | системы CSMS | D2 | D5 | L | L1 | L2 | LADJR | кг | фунт | |
| 5124812 | KR32AVS00B099MCLB | 25,000-32,000 | KR32 | 23,5 | 39,5 | 119,0 | 99,0 | 64,0 | 21,7 | 0,6 | 1.20 |
| 5124814 | KR32AVS0B116MCLB | 31,500-42,500 | KR32 | 30,0 | 39,5 | 136,0 | 116,0 | 85,0 | 21,7 | 0,8 | 1.81 |
| 5124816 | KR32AVS1B100MCLB | 42,000-53,000 | KR32 | 38,5 | 39,5 | 120,0 | 100,0 | 100,0 | 21,7 | 1,0 | 2.13 |
| 5124818 | KR32AVS2B115MCLB | 52,000-66,000 | KR32 | 47,0 | 48,0 | 135,0 | 115,0 | 115,0 | 29,2 | 1,5 | 3.27 |
| 5124820 | KR32AVS3B115MCLB | 65,000-79,000 | KR32 | 47,0 | 48,0 | 135,0 | 115,0 | 115,0 | 29,2 | 1,5 | 3.36 |
- Картриджи заказываются отдельно.
AVS Расточные головки HSK с возможностью растачивания по заданному циклу (CLB)
номер номер по диапазон размеров размер
| заказа | каталогу отверстий BR1 | системы CSMS | D | D2 | L | L1 | L2 | LADJR | кг | фунт | |
| 5124576 | HSK63AAVS00B126MCLB | 25.000-32.000 | HSK63A | 63,000 | 23,5 | 158,0 | 126,0 | 63,5 | 49,0 | 1,2 | 2.71 |
| 5124577 | HSK63AAVS0B143MCLB | 31.500-42.500 | HSK63A | 63,000 | 30,0 | 175,0 | 143,0 | 83,0 | 49,0 | 1,4 | 3.17 |
| 5124578 | HSK63AAVS1B127MCLB | 42.000-53.000 | HSK63A | 63,000 | 38,5 | 159,0 | 127,0 | 95,0 | 49,0 | 1,6 | 3.53 |
| 5124579 | HSK63AAVS2B139MCLB | 52.000-66.000 | HSK63A | 63,000 | 47,0 | 171,0 | 139,0 | 109,0 | 53,5 | 2,2 | 4.73 |
| 5124800 | HSK63AAVS3B139MCLB | 65.000-79.000 | HSK63A | 63,000 | 47,0 | 171,0 | 139,0 | 109,0 | 53,5 | 2,2 | 4.85 |
- Картриджи заказываются отдельно; см. стр. K82.
- Адаптеры с базовым конусом заказываются отдельно, см. стр. K86.
SVS Расточные головки KR
AVS Расточные головки KM™ с возможностью растачивания по заданному циклу (CLB)
| номер заказа | номер по каталогу | диапазон размеров отверстий BR1 | размер системы CSMS | D2 | D5 | L | L1 | L2 | LADJR | кг | фунт |
| 5124812 | KR32AVS00B099MCLB | 25,000-32,000 | KR32 | 23,5 | 39,5 | 119,0 | 99,0 | 64,0 | 21,7 | 0,6 | 1.20 |
| 5124814 | KR32AVS0B116MCLB | 31,500-42,500 | KR32 | 30,0 | 39,5 | 136,0 | 116,0 | 85,0 | 21,7 | 0,8 | 1.81 |
| 5124816 | KR32AVS1B100MCLB | 42,000-53,000 | KR32 | 38,5 | 39,5 | 120,0 | 100,0 | 100,0 | 21,7 | 1,0 | 2.13 |
| 5124818 | KR32AVS2B115MCLB | 52,000-66,000 | KR32 | 47,0 | 48,0 | 135,0 | 115,0 | 115,0 | 29,2 | 1,5 | 3.27 |
| 5124820 | KR32AVS3B115MCLB | 65,000-79,000 | KR32 | 47,0 | 48,0 | 135,0 | 115,0 | 115,0 | 29,2 | 1,5 | 3.36 |
5124811 KM63TSAVS3B130MCLB 65.000-79.000 KM63TS 63,000 47,0 170,0 130,0 130,0 44,3 2,0 4.46
| номер заказа | номер по каталогу | диапазон размеро отверстий BR1 | в размер системы CSMS | D | D2 | L | L1 | L2 | LADJR | кг | фунт |
| 5124801 | KM40TSAVS00B111MCLB | 25.000-32.000 | KM40TS | 40,000 | 23,5 | 136,0 | 111,0 | 63,5 | 34,0 | 0,6 | 1.36 |
| 5124802 | KM40TSAVS0B128MCLB | 31.500-42.500 | KM40TS | 40,000 | 30,0 | 153,0 | 128,0 | — | 34,0 | 0,8 | 1.82 |
| 5124803 | KM40TSAVS1B112MCLB | 42.000-53.000 | KM40TS | 40,000 | 38,5 | 137,0 | 112,0 | 112,0 | 34,0 | 1,0 | 2.18 |
| 5124804 | KM40TSAVS2B127MCLB | 52.000-66.000 | KM40TS | 40,000 | 47,0 | 152,0 | 127,0 | 127,0 | 41,3 | 1,6 | 3.41 |
| 5124805 | KM50TSAVS00B117MCLB | 25.000-32.000 | KM50TS | 50,000 | 23,5 | 149,0 | 117,0 | 63,5 | 39,7 | 0,8 | 1.79 |
| 5124807 | KM50TSAVS0B134MCLB | 31.500-42.500 | KM50TS | 50,000 | 30,0 | 166,0 | 134,0 | 83,0 | 39,7 | 1,0 | 2.25 |
| 5124808 | KM50TSAVS1B118MCLB | 42.000-53.000 | KM50TS | 50,000 | 38,5 | 150,0 | 118,0 | — | 39,6 | 1,2 | 2.57 |
| 5124809 | KM50TSAVS2B128MCLB | 52.000-66.000 | KM50TS | 50,000 | 47,0 | 160,0 | 128,0 | 128,0 | 42,3 | 1,7 | 3.67 |
| 5124810 | KM50TSAVS3B128MCLB | 65.000-79.000 | KM50TS | 50,000 | 47,0 | 160,0 | 128,0 | 128,0 | 42,3 | 1,7 | 3.82 |
| 5124811 | KM63TSAVS3B130MCLB | 65.000-79.000 | KM63TS | 63,000 | 47,0 | 170,0 | 130,0 | 130,0 | 44,3 | 2,0 | 4.46 |
