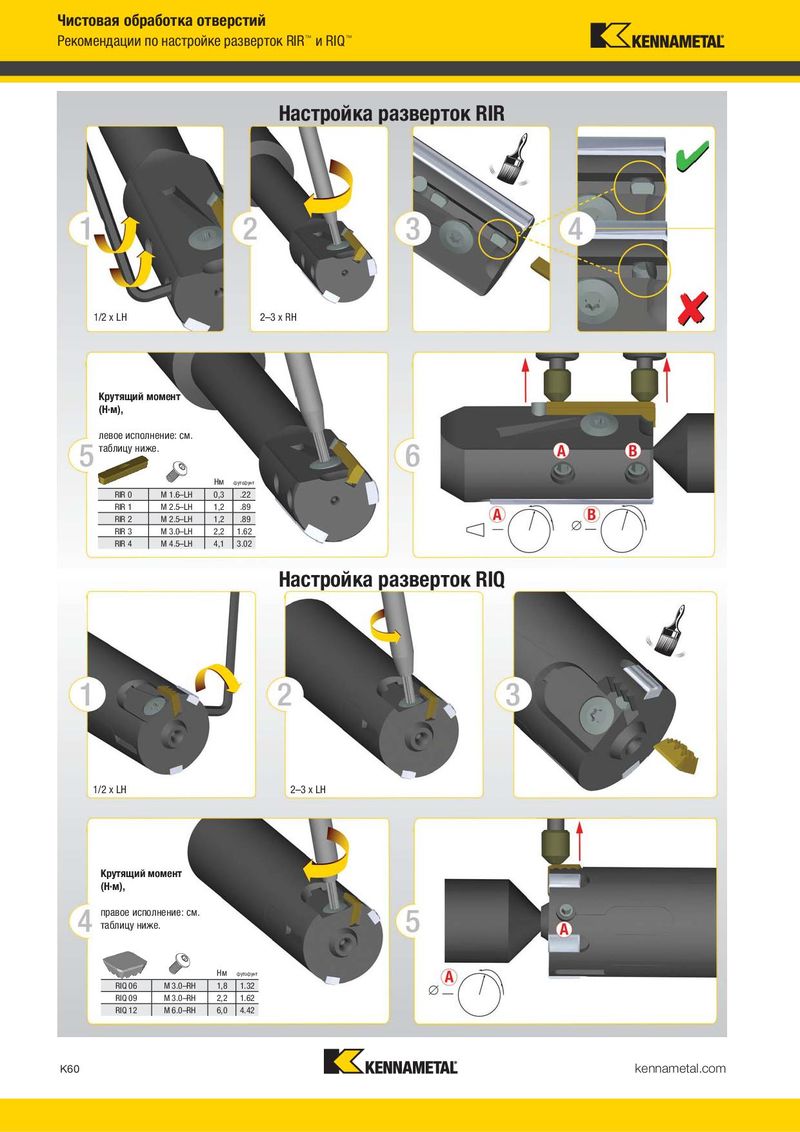

Чистовая обработка отверстий Чистовая обработка отверстий Рекомендации по настройке разверток RIR и RIQ ™ ™ Седло и направляющая клапана Настройка разверток RIR Обработка седла клапана • Инструмент на основе RIQ™ Quattro Cut™ Система RIQ позволяет избежать любой угловой регулировки пластины и обеспечивает до 12-ти режущих кромок. Вспомогательный угол Главный угол Вспомогательный угол • Три области износа на кромке. • 12 эффективных режущих кромок на пластину. 1/2 x LH 2–3 x RH Инструменты для обработки седла клапана • Решения для обрабатывающих центров Инструментальная оснастка RIQ для обработки седла клапана со встроенным гидравлическим патроном для крепления многозубой развертки RMS™ или RIR™ с направляющей пластиной. Обрабатывающий центр • Встроенный гидравлический патрон Крутящий момент Многозубая развертка RMS обеспечивает Развертка RIR с направляющей пластиной (Н·м), стандартное биение седла клапана обеспечивает непревзойденную округлость и относительно направляющей цилиндричность направляющей клапана левое исполнение: см. таблицу ниже. Обработка на обрабатывающем центре • Чистовая обработка внутреннего профиля за ДВА прохода Нм футофунт Технология A (предпочтительная) Инструмент 1 • Получистовая обработка: RIR 0 M 1.6–LH 0,3 .22 • Чистовая обработка второго конуса. RIR 1 M 2.5–LH 1,2 .89 Гидравлический • Получистовая обработка первого конуса. патрон RIR 2 M 2.5–LH 1,2 .89 • Формирование пилотного отверстия для крепления RIR 3 M 3.0–LH 2,2 1.62 (развертка RMS или RIR в коротком исполнении). развертки RIR 4 M 4.5–LH 4,1 3.02 Инструмент 2 • Чистовая обработка: • Чистовая обработка первого конуса. • Чистовая обработка направляющего отверстия Настройка разверток RIQ (развертка RMS или RIR в длинном исполнении). Технология B (альтернативная) Инструмент 1 • Чистовая обработка седла клапана: • Чистовая обработка первого и второго конусов. Гидравлический • Формирование пилотного отверстия патрон (развертка RMS или RIR в коротком исполнении). для крепления развертки Инструмент 2 • Чистовая обработка направляющей клапана: • Чистовая обработка направляющего отверстия (развертка RMS или RIR в длинном исполнении). Инструменты для обработки седла клапана • Решения для автоматических линий Инструментальная оснастка RIQ для обработки седла клапана, включающая развертку RMS или RIR с твердосплавной втулкой для обработки направляющей клапана на автоматических линиях. Автоматическая линия • Встроенная твердосплавная втулка Многозубая развертка RMS обеспечивает Развертка RIR с направляющей пластиной 1/2 x LH 2–3 x LH стандартное биение седла клапана обеспечивает непревзойденную округлость относительно направляющей и цилиндричность направляющей клапана Обработка на автоматической линии • Чистовая обработка внутреннего профиля за ДВА прохода/ОДИН проход Технология A (предпочтительная) Инструмент 1 • Получистовая обработка: • Получистовая обработка второго конуса. Крутящий момент • Получистовая обработка первого конуса. (Н·м), Инструмент 2 • Чистовая обработка: • Чистовая обработка первого конуса. • Чистовая обработка второго конуса. правое исполнение: см. • Чистовая обработка направляющего отверстия выдвижной таблицу ниже. многозубой разверткой или разверткой с направляющей пластиной (с внутренним подводом СОЖ). Технология B (альтернативная) Нм футофунт Инструмент 1 • Выполнение получистовой и чистовой обработки за одну операцию: • Чистовая обработка первого и второго конусов. RIQ 06 M 3.0–RH 1,8 1.32 • Чистовая обработка направляющего отверстия выдвижной RIQ 09 M 3.0–RH 2,2 1.62 многозубой разверткой или разверткой с направляющей пластиной RIQ 12 M 6.0–RH 6,0 4.42 (с внутренним подводом СОЖ). K60 kennametal.com kennametal.com K61
