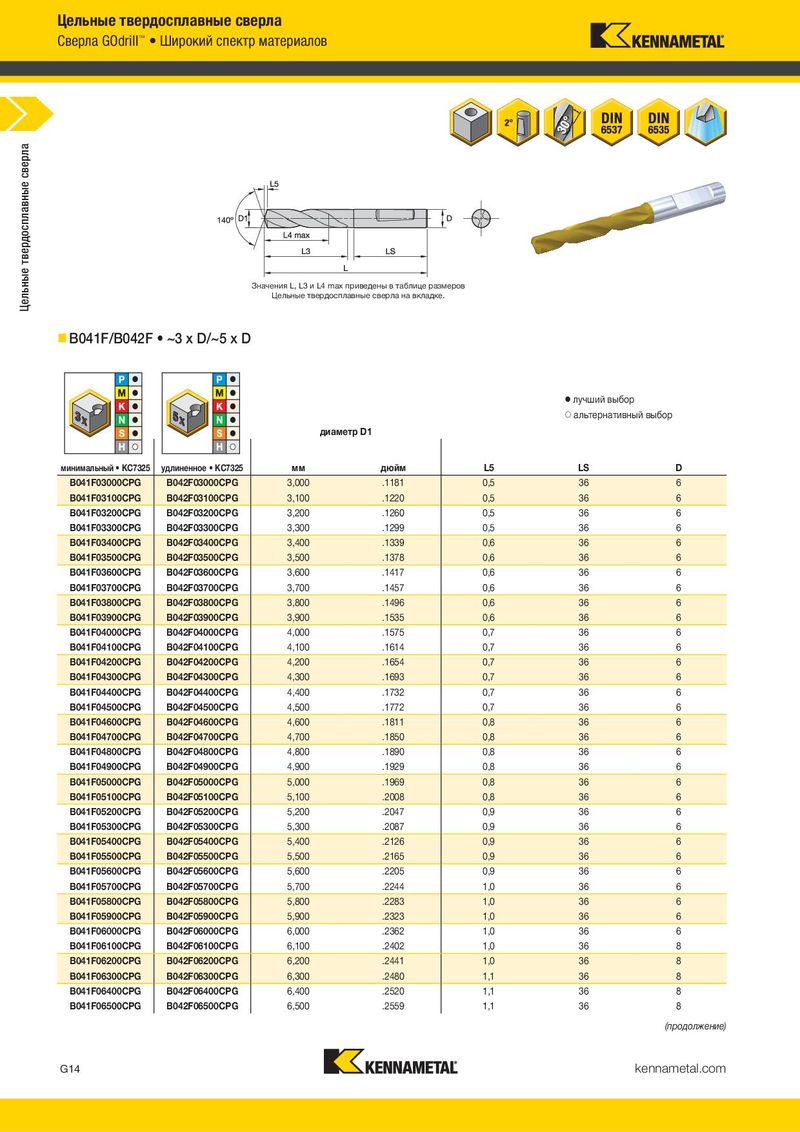

(B041F/B042F • ~3 x D/~5 x D — продолжение)
Значения L, L3 и L4 max приведены в таблице размеров Цельные твердосплавные сверла на вкладке.
B041F/B042F • ~3 x D/~5 x D
лучший выбор альтернативный выбор диаметр D1
| минимальный • KC7325 | удлиненное • KC7325 | мм | дюйм | L5 | LS | D |
| B041F03000CPG | B042F03000CPG | 3,000 | .1181 | 0,5 | 36 | 6 |
| B041F03100CPG | B042F03100CPG | 3,100 | .1220 | 0,5 | 36 | 6 |
| B041F03200CPG | B042F03200CPG | 3,200 | .1260 | 0,5 | 36 | 6 |
| B041F03300CPG | B042F03300CPG | 3,300 | .1299 | 0,5 | 36 | 6 |
| B041F03400CPG | B042F03400CPG | 3,400 | .1339 | 0,6 | 36 | 6 |
| B041F03500CPG | B042F03500CPG | 3,500 | .1378 | 0,6 | 36 | 6 |
| B041F03600CPG | B042F03600CPG | 3,600 | .1417 | 0,6 | 36 | 6 |
| B041F03700CPG | B042F03700CPG | 3,700 | .1457 | 0,6 | 36 | 6 |
| B041F03800CPG | B042F03800CPG | 3,800 | .1496 | 0,6 | 36 | 6 |
| B041F03900CPG | B042F03900CPG | 3,900 | .1535 | 0,6 | 36 | 6 |
| B041F04000CPG | B042F04000CPG | 4,000 | .1575 | 0,7 | 36 | 6 |
| B041F04100CPG | B042F04100CPG | 4,100 | .1614 | 0,7 | 36 | 6 |
| B041F04200CPG | B042F04200CPG | 4,200 | .1654 | 0,7 | 36 | 6 |
| B041F04300CPG | B042F04300CPG | 4,300 | .1693 | 0,7 | 36 | 6 |
| B041F04400CPG | B042F04400CPG | 4,400 | .1732 | 0,7 | 36 | 6 |
| B041F04500CPG | B042F04500CPG | 4,500 | .1772 | 0,7 | 36 | 6 |
| B041F04600CPG | B042F04600CPG | 4,600 | .1811 | 0,8 | 36 | 6 |
| B041F04700CPG | B042F04700CPG | 4,700 | .1850 | 0,8 | 36 | 6 |
| B041F04800CPG | B042F04800CPG | 4,800 | .1890 | 0,8 | 36 | 6 |
| B041F04900CPG | B042F04900CPG | 4,900 | .1929 | 0,8 | 36 | 6 |
| B041F05000CPG | B042F05000CPG | 5,000 | .1969 | 0,8 | 36 | 6 |
лучший выбор альтернативный выбор диаметр D1
| минимальный • KC7325 | удлиненное • KC7325 | мм | дюйм | L5 | LS | D |
| B041F06600CPG | B042F06600CPG | 6,600 | .2598 | 1,1 | 36 | 8 |
| B041F06700CPG | B042F06700CPG | 6,700 | .2638 | 1,1 | 36 | 8 |
| B041F06800CPG | B042F06800CPG | 6,800 | .2677 | 1,1 | 36 | 8 |
| B041F06900CPG | B042F06900CPG | 6,900 | .2717 | 1,2 | 36 | 8 |
| B041F07000CPG | B042F07000CPG | 7,000 | .2756 | 1,2 | 36 | 8 |
| B041F07100CPG | B042F07100CPG | 7,100 | .2795 | 1,2 | 36 | 8 |
| B041F07200CPG | B042F07200CPG | 7,200 | .2835 | 1,2 | 36 | 8 |
| B041F07300CPG | B042F07300CPG | 7,300 | .2874 | 1,2 | 36 | 8 |
| B041F07400CPG | B042F07400CPG | 7,400 | .2913 | 1,3 | 36 | 8 |
| B041F07500CPG | B042F07500CPG | 7,500 | .2953 | 1,3 | 36 | 8 |
| B041F07600CPG | B042F07600CPG | 7,600 | .2992 | 1,3 | 36 | 8 |
| B041F07700CPG | B042F07700CPG | 7,700 | .3031 | 1,3 | 36 | 8 |
| B041F07800CPG | B042F07800CPG | 7,800 | .3071 | 1,3 | 36 | 8 |
| B041F07900CPG | B042F07900CPG | 7,900 | .3110 | 1,3 | 36 | 8 |
| B041F08000CPG | B042F08000CPG | 8,000 | .3150 | 1,4 | 36 | 8 |
| B041F08100CPG | B042F08100CPG | 8,100 | .3189 | 1,4 | 40 | 10 |
| B041F08200CPG | B042F08200CPG | 8,200 | .3228 | 1,4 | 40 | 10 |
| B041F08300CPG | B042F08300CPG | 8,300 | .3268 | 1,4 | 40 | 10 |
| B041F08400CPG | B042F08400CPG | 8,400 | .3307 | 1,4 | 40 | 10 |
| B041F08500CPG | B042F08500CPG | 8,500 | .3346 | 1,4 | 40 | 10 |
| B041F08600CPG | B042F08600CPG | 8,600 | .3386 | 1,5 | 40 | 10 |
| B041F08700CPG | B042F08700CPG | 8,700 | .3425 | 1,5 | 40 | 10 |
| B041F08800CPG | B042F08800CPG | 8,800 | .3465 | 1,5 | 40 | 10 |
| B041F08900CPG | B042F08900CPG | 8,900 | .3504 | 1,5 | 40 | 10 |
| B041F09000CPG | B042F09000CPG | 9,000 | .3543 | 1,5 | 40 | 10 |
| B041F09100CPG | B042F09100CPG | 9,100 | .3583 | 1,5 | 40 | 10 |
| B041F09200CPG | B042F09200CPG | 9,200 | .3622 | 1,6 | 40 | 10 |
| B041F09300CPG | B042F09300CPG | 9,300 | .3661 | 1,6 | 40 | 10 |
| B041F09400CPG | B042F09400CPG | 9,400 | .3701 | 1,6 | 40 | 10 |
| B041F09500CPG | B042F09500CPG | 9,500 | .3740 | 1,6 | 40 | 10 |
| B041F09600CPG | B042F09600CPG | 9,600 | .3780 | 1,6 | 40 | 10 |
| B041F09700CPG | B042F09700CPG | 9,700 | .3819 | 1,7 | 40 | 10 |
| B041F09800CPG | B042F09800CPG | 9,800 | .3858 | 1,7 | 40 | 10 |
| B041F09900CPG | B042F09900CPG | 9,900 | .3898 | 1,7 | 40 | 10 |
| B041F10000CPG | B042F10000CPG | 10,000 | .3937 | 1,7 | 40 | 10 |
| B041F10100CPG | B042F10100CPG | 10,100 | .3976 | 1,7 | 45 | 12 |
| B041F10200CPG | B042F10200CPG | 10,200 | .4016 | 1,7 | 45 | 12 |
| �лучший выбор | |||||
| диам | етр D1 | �альтернативный выбор | |||
| минимальный • KC7325 | удлиненное • KC7325 | мм | дюйм | L5 | LS D |
| B041F03000CPG | B042F03000CPG | 3,000 | .1181 | 0,5 | 36 6 |
| B041F03100CPG | B042F03100CPG | 3,100 | .1220 | 0,5 | 36 6 |
| B041F03200CPG | B042F03200CPG | 3,200 | .1260 | 0,5 | 36 6 |
| B041F03300CPG | B042F03300CPG | 3,300 | .1299 | 0,5 | 36 6 |
| B041F03400CPG | B042F03400CPG | 3,400 | .1339 | 0,6 | 36 6 |
| B041F03500CPG | B042F03500CPG | 3,500 | .1378 | 0,6 | 36 6 |
| B041F03600CPG | B042F03600CPG | 3,600 | .1417 | 0,6 | 36 6 |
| B041F03700CPG | B042F03700CPG | 3,700 | .1457 | 0,6 | 36 6 |
| B041F03800CPG | B042F03800CPG | 3,800 | .1496 | 0,6 | 36 6 |
| B041F03900CPG | B042F03900CPG | 3,900 | .1535 | 0,6 | 36 6 |
| B041F04000CPG | B042F04000CPG | 4,000 | .1575 | 0,7 | 36 6 |
| B041F04100CPG | B042F04100CPG | 4,100 | .1614 | 0,7 | 36 6 |
| B041F04200CPG | B042F04200CPG | 4,200 | .1654 | 0,7 | 36 6 |
| B041F04300CPG | B042F04300CPG | 4,300 | .1693 | 0,7 | 36 6 |
| B041F04400CPG | B042F04400CPG | 4,400 | .1732 | 0,7 | 36 6 |
| B041F04500CPG | B042F04500CPG | 4,500 | .1772 | 0,7 | 36 6 |
| B041F04600CPG | B042F04600CPG | 4,600 | .1811 | 0,8 | 36 6 |
| B041F04700CPG | B042F04700CPG | 4,700 | .1850 | 0,8 | 36 6 |
| B041F04800CPG | B042F04800CPG | 4,800 | .1890 | 0,8 | 36 6 |
| B041F04900CPG | B042F04900CPG | 4,900 | .1929 | 0,8 | 36 6 |
| B041F05000CPG | B042F05000CPG | 5,000 | .1969 | 0,8 | 36 6 |
| B041F05100CPG | B042F05100CPG | 5,100 | .2008 | 0,8 | 36 6 |
| B041F05200CPG | B042F05200CPG | 5,200 | .2047 | 0,9 | 36 6 |
| B041F05300CPG | B042F05300CPG | 5,300 | .2087 | 0,9 | 36 6 |
| B041F05400CPG | B042F05400CPG | 5,400 | .2126 | 0,9 | 36 6 |
| B041F05500CPG | B042F05500CPG | 5,500 | .2165 | 0,9 | 36 6 |
| B041F05600CPG | B042F05600CPG | 5,600 | .2205 | 0,9 | 36 6 |
| B041F05700CPG | B042F05700CPG | 5,700 | .2244 | 1,0 | 36 6 |
| B041F05800CPG | B042F05800CPG | 5,800 | .2283 | 1,0 | 36 6 |
| B041F05900CPG | B042F05900CPG | 5,900 | .2323 | 1,0 | 36 6 |
| B041F06000CPG | B042F06000CPG | 6,000 | .2362 | 1,0 | 36 6 |
| B041F06100CPG | B042F06100CPG | 6,100 | .2402 | 1,0 | 36 8 |
| B041F06200CPG | B042F06200CPG | 6,200 | .2441 | 1,0 | 36 8 |
| B041F06300CPG | B042F06300CPG | 6,300 | .2480 | 1,1 | 36 8 |
| B041F06400CPG | B042F06400CPG | 6,400 | .2520 | 1,1 | 36 8 |
| B041F06500CPG | B042F06500CPG | 6,500 | .2559 | 1,1 | 36 8 |
