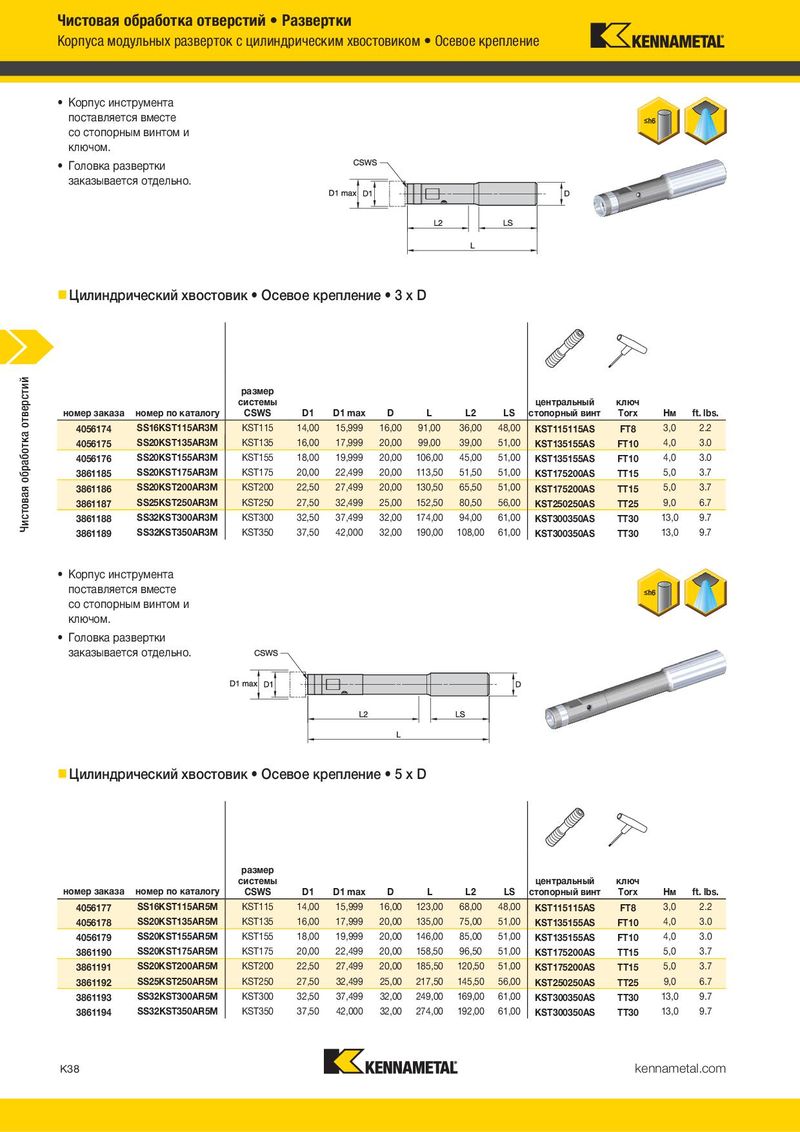

Корпуса модульных разверток с цилиндрическим хвостовиком Осевое крепление Корпуса модульных разверток с цилиндрическим хвостовиком Радиальное крепление
- Корпус инструмента
- Корпус инструмента
| поставляется вместе | поставляется в комплекте |
| со стопорным винтом и | с затяжным болтом, |
| ключом. | прижимами и ключом. |
- Головка развертки
- Головка развертки
заказывается отдельно. заказывается отдельно.
Цилиндрический хвостовик Радиальное крепление 3 x D
Цилиндрический хвостовик Осевое крепление 3 x D
размер
размер системы затяжной крепежный ключ
| системы | центральный | ключ | номер заказа номер по каталогу | CSWS | D1 | D1 max | D | L L2 | LS | болт комплект | Torx | Нм | ft. lbs. | |||||||||||||
| номер заказа | номер по каталогу | CSWS | D1 | D1 max | D | L | L2 | LS | стопорный винт | Torx | Нм | ft. lbs. | 3861195 | SS20KST175RR3M | KST175 | 20,00 | 22,499 | 20,00 113,50 | 51,50 | 51,00 | KST175200RK | KST175CS | TT15 | 5,0 | 3.7 | |
| 4056174 | SS16KST115AR3M | KST115 | 14,00 | 15,999 | 16,00 | 91,00 | 36,00 | 48,00 | KST115115AS | FT8 | 3,0 | 2.2 | 3861196 | SS20KST200RR3M | KST200 | 22,50 | 27,499 | 20,00 130,50 | 65,50 | 51,00 | KST175200RK | KST200CS | TT15 | 5,0 | 3.7 | |
| 4056175 | SS20KST135AR3M | KST135 | 16,00 | 17,999 | 20,00 | 99,00 | 39,00 | 51,00 | KST135155AS | FT10 | 4,0 | 3.0 | 3861197 | SS25KST250RR3M | KST250 | 27,50 | 32,499 | 25,00 152,50 | 80,50 | 56,00 | KST250250RK | KST250CS | TT25 | 9,0 | 6.7 | |
| 4056176 | SS20KST155AR3M | KST155 | 18,00 | 19,999 | 20,00 | 106,00 | 45,00 | 51,00 | KST135155AS | FT10 | 4,0 | 3.0 | 3861198 | SS32KST300RR3M | KST300 | 32,50 | 37,499 | 32,00 174,00 | 94,00 | 61,00 | KST300350RK | KST300CS | TT30 | 13,0 | 9.7 | |
| 3861185 | SS20KST175AR3M | KST175 | 20,00 | 22,499 | 20,00 | 113,50 | 51,50 | 51,00 | KST175200AS | TT15 | 5,0 | 3.7 | 3861199 | SS32KST350RR3M | KST350 | 37,50 | 42,000 | 32,00 190,00 108,00 61,00 | KST300350RK | KST350CS | TT30 | 13,0 | 9.7 | |||
| 3861186 | SS20KST200AR3M | KST200 | 22,50 | 27,499 | 20,00 | 130,50 | 65,50 | 51,00 | KST175200AS | TT15 | 5,0 | 3.7 | ||||||||||||||
| 3861187 | SS25KST250AR3M | KST250 | 27,50 | 32,499 | 25,00 | 152,50 | 80,50 | 56,00 | KST250250AS | TT25 | 9,0 | 6.7 | ||||||||||||||
| 3861188 | SS32KST300AR3M | KST300 | 32,50 | 37,499 | 32,00 | 174,00 | 94,00 | 61,00 | KST300350AS | TT30 | 13,0 | 9.7 | • Корпус инструмента | |||||||||||||
| 3861189 | SS32KST350AR3M | KST350 | 37,50 | 42,000 | 32,00 | 190,00 | 108,00 | 61,00 | KST300350AS | TT30 | 13,0 | 9.7 | поставляется в комплекте |
с затяжным болтом, прижимами и ключом.
- Корпус инструмента
- Головка развертки
поставляется вместе заказывается отдельно.
со стопорным винтом и
ключом.
- Головка развертки заказывается отдельно.
Цилиндрический хвостовик Радиальное крепление 5 x D
Цилиндрический хвостовик Осевое крепление 5 x D
| номер заказа | номер по каталогу | размер системы CSWS | D1 | D1 max | D | L | L2 | LS | центральный стопорный винт | ключ Torx | Нм | ft. lbs. |
| 4056174 | SS16KST115AR3M | KST115 | 14,00 | 15,999 | 16,00 | 91,00 | 36,00 | 48,00 | KST115115AS | FT8 | 3,0 | 2.2 |
| 4056175 | SS20KST135AR3M | KST135 | 16,00 | 17,999 | 20,00 | 99,00 | 39,00 | 51,00 | KST135155AS | FT10 | 4,0 | 3.0 |
| 4056176 | SS20KST155AR3M | KST155 | 18,00 | 19,999 | 20,00 | 106,00 | 45,00 | 51,00 | KST135155AS | FT10 | 4,0 | 3.0 |
| 3861185 | SS20KST175AR3M | KST175 | 20,00 | 22,499 | 20,00 | 113,50 | 51,50 | 51,00 | KST175200AS | TT15 | 5,0 | 3.7 |
| 3861186 | SS20KST200AR3M | KST200 | 22,50 | 27,499 | 20,00 | 130,50 | 65,50 | 51,00 | KST175200AS | TT15 | 5,0 | 3.7 |
| 3861187 | SS25KST250AR3M | KST250 | 27,50 | 32,499 | 25,00 | 152,50 | 80,50 | 56,00 | KST250250AS | TT25 | 9,0 | 6.7 |
| 3861188 | SS32KST300AR3M | KST300 | 32,50 | 37,499 | 32,00 | 174,00 | 94,00 | 61,00 | KST300350AS | TT30 | 13,0 | 9.7 |
| 3861189 | SS32KST350AR3M | KST350 | 37,50 | 42,000 | 32,00 | 190,00 | 108,00 | 61,00 | KST300350AS | TT30 | 13,0 | 9.7 |
