Модульные регулируемые развертки RHM-E™ Регулируемые развертки RHM-E™
- Обработка отверстий с допуском по H6.
- В наличии имеются инструменты промежуточных размеров.
- Винт для осевого крепления или затяжной болт поставляются с корпусом.
- Регулировочный винт с внутренним шестигранником.

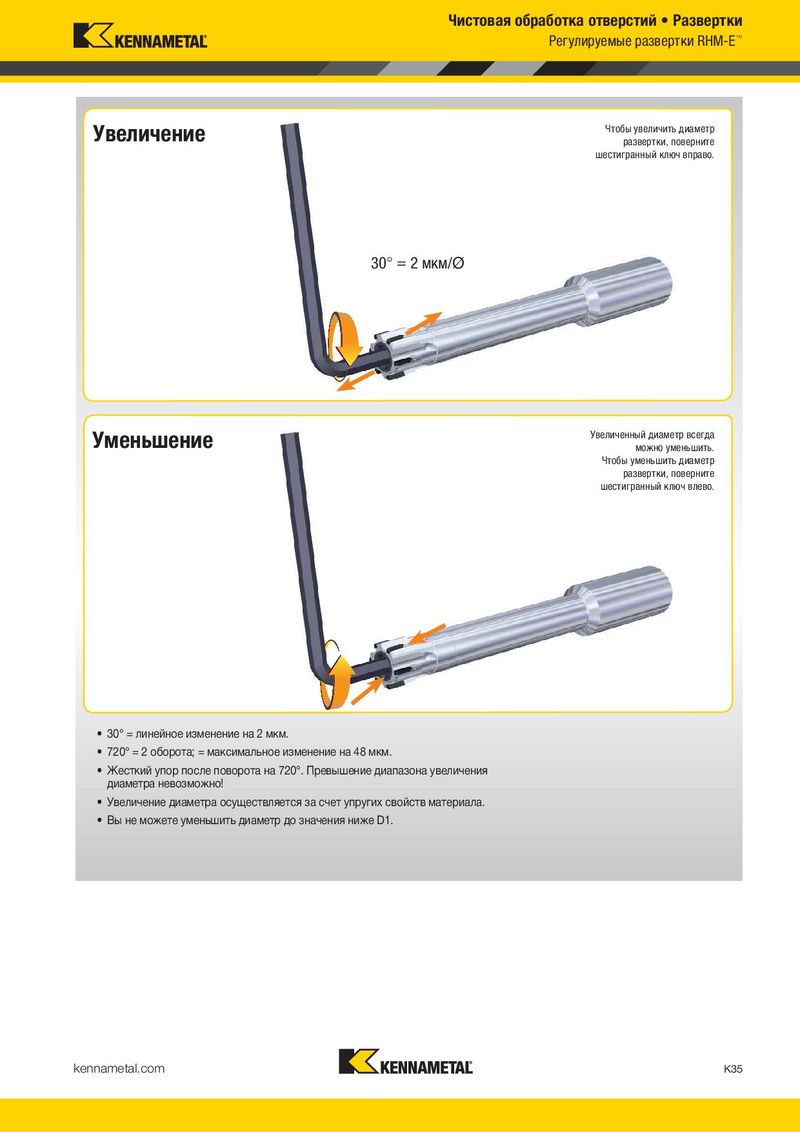

Увеличение Чтобы увеличить диаметр
развертки, поверните шестигранный ключ вправо.
30° = 2 мкм/Ø
RHM-E Головка регулируемой развертки для обработки сквозных отверстий
лучший выбор альтернативный выбор
размер
| KC6005 | системы CSMS KC6305 | D1 | L1 | Z | |
| RHME14000KST115H6HF * | RHME14000KST115H6HF * | KST115 | 14,00 | 25,00 | 6 |
| RHME14288KST115H6HF * | RHME14288KST115H6HF * | KST115 | 14,29 | 25,00 | 6 |
| RHME15000KST115H6HF * | RHME15000KST115H6HF * | KST115 | 15,00 | 25,00 | 6 |
| RHME16000KST135H6HF | RHME16000KST135H6HF | KST135 | 16,00 | 25,00 | 6 |
| RHME17000KST135H6HF | RHME17000KST135H6HF * | KST135 | 17,00 | 25,00 | 6 |
| RHME17463KST135H6HF | RHME17463KST135H6HF * | KST135 | 17,46 | 25,00 | 6 |
| RHME18000KST155H6HF * | RHME18000KST155H6HF | KST155 | 18,00 | 25,00 | 6 |
| RHME19000KST155H6HF * | RHME19000KST155H6HF * | KST155 | 19,00 | 25,00 | 6 |
| RHME19050KST155H6HF * | RHME19050KST155H6HF | KST155 | 19,05 | 25,00 | 6 |
| RHME20000KST175H6HF | RHME20000KST175H6HF | KST175 | 20,00 | 25,00 | 6 |
| RHME21000KST175H6HF * | RHME21000KST175H6HF * | KST175 | 21,00 | 25,00 | 6 |
| RHME22000KST175H6HF | RHME22000KST175H6HF | KST175 | 22,00 | 25,00 | 6 |
| RHME22225KST175H6HF * | RHME22225KST175H6HF | KST175 | 22,23 | 25,00 | 6 |
| RHME23000KST200H6HF * | RHME23000KST200H6HF * | KST200 | 23,00 | 25,00 | 6 |
| RHME23813KST200H6HF * | RHME23813KST200H6HF * | KST200 | 23,81 | 25,00 | 6 |
| RHME24000KST200H6HF * | RHME24000KST200H6HF * | KST200 | 24,00 | 25,00 | 6 |
| RHME25000KST200H6HF * | RHME25000KST200H6HF | KST200 | 25,00 | 30,00 | 6 |
| RHME25400KST200H6HF | RHME25400KST200H6HF | KST200 | 25,40 | 30,00 | 6 |
| RHME26000KST200H6HF * | RHME26000KST200H6HF | KST200 | 26,00 | 30,00 | 8 |
| RHME27000KST200H6HF * | RHME27000KST200H6HF * | KST200 | 27,00 | 30,00 | 8 |
| RHME28000KST250H6HF | RHME28000KST250H6HF | KST250 | 28,00 | 36,00 | 8 |
| RHME30000KST250H6HF | RHME30000KST250H6HF | KST250 | 30,00 | 36,00 | 8 |
| RHME31750KST250H6HF * | RHME31750KST250H6HF | KST250 | 31,75 | 36,00 | 8 |
| RHME32000KST250H6HF * | RHME32000KST250H6HF * | KST250 | 32,00 | 36,00 | 8 |
| RHME34000KST300H6HF * | RHME34000KST300H6HF * | KST300 | 34,00 | 36,00 | 8 |
| RHME36000KST300H6HF * | RHME36000KST300H6HF * | KST300 | 36,00 | 36,00 | 8 |
| RHME38000KST350H6HF * | RHME38000KST350H6HF * | KST350 | 38,00 | 36,00 | 8 |
| RHME40000KST350H6HF * | — KST350 | 39,99 | 36,00 | 8 | |
| — RHME40000KST350H6HF * | KST350 | 40,00 | 36,00 | 8 | |
| RHME42000KST350H6HF * | RHME42000KST350H6HF * | KST350 | 42,00 | 36,00 | 8 |
ПРИМЕЧАНИЕ. Инструменты из твердого сплава K605™ без покрытия предоставляются по запросу. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции
Уменьшение
- 30° = линейное изменение на 2 мкм.
- 720° = 2 оборота; = максимальное изменение на 48 мкм.
- Жесткий упор после поворота на 720°. Превышение диапазона увеличения диаметра невозможно!
- Увеличение диаметра осуществляется за счет упругих свойств материала.
- Вы не можете уменьшить диаметр до значения ниже D1.
Увеличенный диаметр всегда можно уменьшить. Чтобы уменьшить диаметр развертки, поверните шестигранный ключ влево.
