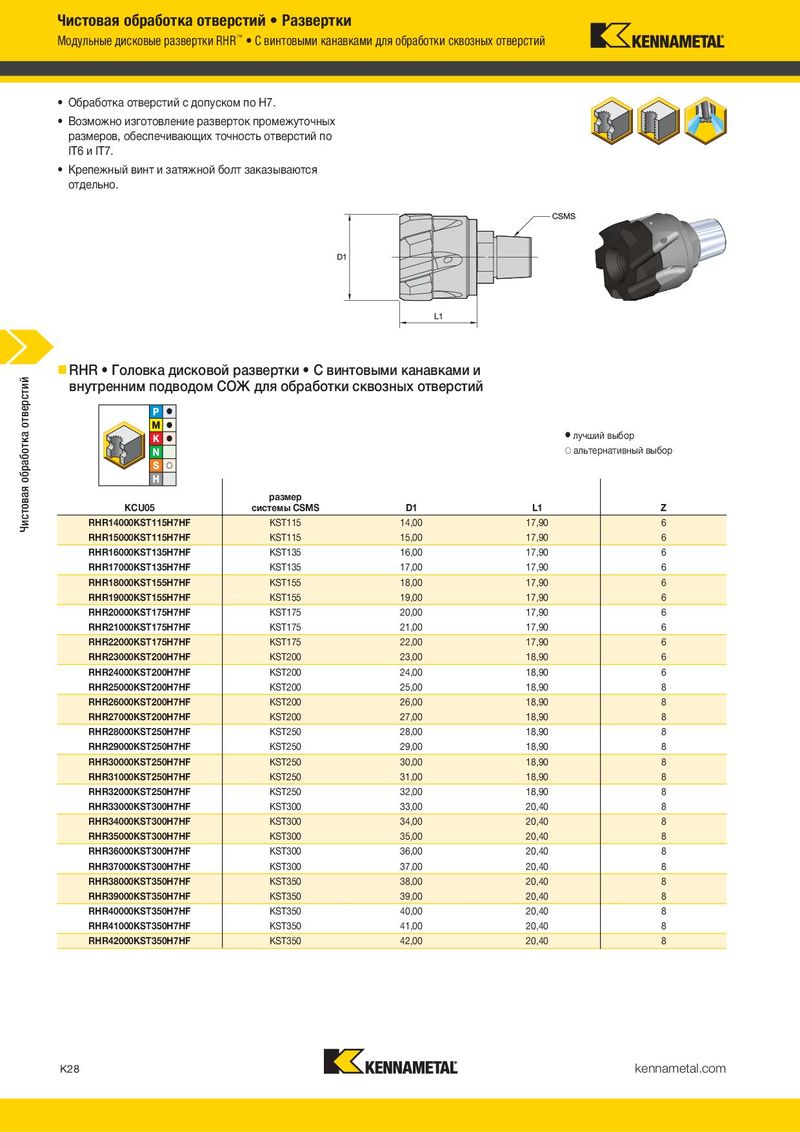

Модульные дисковые развертки RHR™ С винтовыми канавками для обработки сквозных отверстий Модульные развертки RHM™ со вставками из кермета
- Обработка отверстий с допуском по H7.
- Обработка отверстий с допуском по H7.
- Возможно изготовление разверток промежуточных
- Возможно изготовление разверток промежуточных
| размеров, обеспечивающих точность отверстий по | размеров, обеспечивающих точность отверстий по |
| IT6 и IT7. | IT6 и IT7. |
- Крепежный винт и затяжной болт заказываются
- Винт для осевого крепления или затяжной болт
отдельно. заказываются отдельно.
RHR Головка дисковой развертки С винтовыми канавками и
внутренним подводом СОЖ для обработки сквозных отверстий RHM Головка со вставками из кермета для обработки глухих отверстий
лучший выбор лучший выбор альтернативный выбор альтернативный выбор
размер
| системы CSMS KCU05 | D1 | L1 | Z | |
| RHR14000KST115H7HF | KST115 | 14,00 | 17,90 | 6 |
| RHR15000KST115H7HF | KST115 | 15,00 | 17,90 | 6 |
| RHR16000KST135H7HF | KST135 | 16,00 | 17,90 | 6 |
| RHR17000KST135H7HF | KST135 | 17,00 | 17,90 | 6 |
| RHR18000KST155H7HF | KST155 | 18,00 | 17,90 | 6 |
| RHR19000KST155H7HF | KST155 | 19,00 | 17,90 | 6 |
| RHR20000KST175H7HF | KST175 | 20,00 | 17,90 | 6 |
| RHR21000KST175H7HF | KST175 | 21,00 | 17,90 | 6 |
| RHR22000KST175H7HF | KST175 | 22,00 | 17,90 | 6 |
| RHR23000KST200H7HF | KST200 | 23,00 | 18,90 | 6 |
| RHR24000KST200H7HF | KST200 | 24,00 | 18,90 | 6 |
| RHR25000KST200H7HF | KST200 | 25,00 | 18,90 | 8 |
| RHR26000KST200H7HF | KST200 | 26,00 | 18,90 | 8 |
| RHR27000KST200H7HF | KST200 | 27,00 | 18,90 | 8 |
| RHR28000KST250H7HF | KST250 | 28,00 | 18,90 | 8 |
| RHR29000KST250H7HF | KST250 | 29,00 | 18,90 | 8 |
| RHR30000KST250H7HF | KST250 | 30,00 | 18,90 | 8 |
| RHR31000KST250H7HF | KST250 | 31,00 | 18,90 | 8 |
| RHR32000KST250H7HF | KST250 | 32,00 | 18,90 | 8 |
| RHR33000KST300H7HF | KST300 | 33,00 | 20,40 | 8 |
| RHR34000KST300H7HF | KST300 | 34,00 | 20,40 | 8 |
| RHR35000KST300H7HF | KST300 | 35,00 | 20,40 | 8 |
| RHR36000KST300H7HF | KST300 | 36,00 | 20,40 | 8 |
| RHR37000KST300H7HF | KST300 | 37,00 | 20,40 | 8 |
| RHR38000KST350H7HF | KST350 | 38,00 | 20,40 | 8 |
| RHR39000KST350H7HF | KST350 | 39,00 | 20,40 | 8 |
| RHR40000KST350H7HF | KST350 | 40,00 | 20,40 | 8 |
| RHR41000KST350H7HF | KST350 | 41,00 | 20,40 | 8 |
| RHR42000KST350H7HF | KST350 | 42,00 | 20,40 | 8 |
размер
| KT325 | системы CSMS KT6215 | D1 | L1 | Z | |
| RHM14000KST115H7SF * | RHM14000KST115H7SF | KST115 | 14,00 | 13,50 | 6 |
| RHM14288KST115H7SF * | RHM14288KST115H7SF | KST115 | 14,29 | 13,50 | 6 |
| RHM15000KST115H7SF * | – KST115 | 15,00 | 13,50 | 6 | |
| RHM15875KST115H7SF * | RHM15875KST115H7SF | KST115 | 15,88 | 13,50 | 6 |
| RHM16000KST135H7SF * | RHM16000KST135H7SF | KST135 | 16,00 | 13,50 | 6 |
| RHM17000KST135H7SF * | RHM17000KST135H7SF * | KST135 | 17,00 | 15,50 | 6 |
| RHM17463KST135H7SF * | – KST135 | 17,46 | 15,50 | 6 | |
| RHM18000KST155H7SF | RHM18000KST155H7SF | KST155 | 18,00 | 15,50 | 6 |
| RHM19000KST155H7SF * | – KST155 | 19,00 | 15,50 | 6 | |
| – RHM19050KST155H7SF * | KST155 | 19,05 | 15,50 | 6 | |
| RHM20000KST175H7SF | RHM20000KST175H7SF | KST175 | 20,00 | 15,50 | 6 |
| RHM20640KST175H7SF * | RHM20640KST175H7SF * | KST175 | 20,64 | 15,50 | 6 |
| RHM21000KST175H7SF * | RHM21000KST175H7SF | KST175 | 21,00 | 15,50 | 6 |
| – RHM22000KST175H7SF * | KST175 | 22,00 | 15,50 | 6 | |
| RHM22230KST175H7SF * | RHM22230KST175H7SF * | KST175 | 22,23 | 15,50 | 6 |
| RHM22500KST200H7SF * | RHM22500KST200H7SF * | KST200 | 22,50 | 16,50 | 6 |
| RHM23000KST200H7SF * | RHM23000KST200H7SF * | KST200 | 23,00 | 16,50 | 6 |
| RHM23810KST200H7SF * | RHM23810KST200H7SF * | KST200 | 23,81 | 16,50 | 6 |
| RHM24000KST200H7SF * | RHM24000KST200H7SF * | KST200 | 24,00 | 16,50 | 6 |
| RHM25000KST200H7SF * | RHM25000KST200H7SF | KST200 | 25,00 | 16,50 | 6 |
| RHM25400KST200H7SF * | RHM25400KST200H7SF * | KST200 | 25,40 | 16,50 | 6 |
| RHM26000KST200H7SF * | – KST200 | 26,00 | 16,50 | 8 | |
| RHM26990KST200H7SF * | RHM26990KST200H7SF * | KST200 | 26,99 | 16,50 | 8 |
| RHM27000KST200H7SF | RHM27000KST200H7SF * | KST200 | 27,00 | 16,50 | 8 |
(продолжение)
| KCU05 | размер системы CSMS | D1 | L1 | Z |
| RHR14000KST115H7HF | KST115 | 14,00 | 17,90 | 6 |
| RHR15000KST115H7HF | KST115 | 15,00 | 17,90 | 6 |
| RHR16000KST135H7HF | KST135 | 16,00 | 17,90 | 6 |
| RHR17000KST135H7HF | KST135 | 17,00 | 17,90 | 6 |
| RHR18000KST155H7HF | KST155 | 18,00 | 17,90 | 6 |
| RHR19000KST155H7HF | KST155 | 19,00 | 17,90 | 6 |
| RHR20000KST175H7HF | KST175 | 20,00 | 17,90 | 6 |
| RHR21000KST175H7HF | KST175 | 21,00 | 17,90 | 6 |
| RHR22000KST175H7HF | KST175 | 22,00 | 17,90 | 6 |
| RHR23000KST200H7HF | KST200 | 23,00 | 18,90 | 6 |
| RHR24000KST200H7HF | KST200 | 24,00 | 18,90 | 6 |
| RHR25000KST200H7HF | KST200 | 25,00 | 18,90 | 8 |
| RHR26000KST200H7HF | KST200 | 26,00 | 18,90 | 8 |
| RHR27000KST200H7HF | KST200 | 27,00 | 18,90 | 8 |
| RHR28000KST250H7HF | KST250 | 28,00 | 18,90 | 8 |
| RHR29000KST250H7HF | KST250 | 29,00 | 18,90 | 8 |
| RHR30000KST250H7HF | KST250 | 30,00 | 18,90 | 8 |
| RHR31000KST250H7HF | KST250 | 31,00 | 18,90 | 8 |
| RHR32000KST250H7HF | KST250 | 32,00 | 18,90 | 8 |
| RHR33000KST300H7HF | KST300 | 33,00 | 20,40 | 8 |
| RHR34000KST300H7HF | KST300 | 34,00 | 20,40 | 8 |
| RHR35000KST300H7HF | KST300 | 35,00 | 20,40 | 8 |
| RHR36000KST300H7HF | KST300 | 36,00 | 20,40 | 8 |
| RHR37000KST300H7HF | KST300 | 37,00 | 20,40 | 8 |
| RHR38000KST350H7HF | KST350 | 38,00 | 20,40 | 8 |
| RHR39000KST350H7HF | KST350 | 39,00 | 20,40 | 8 |
| RHR40000KST350H7HF | KST350 | 40,00 | 20,40 | 8 |
| RHR41000KST350H7HF | KST350 | 41,00 | 20,40 | 8 |
| RHR42000KST350H7HF | KST350 | 42,00 | 20,40 | 8 |
