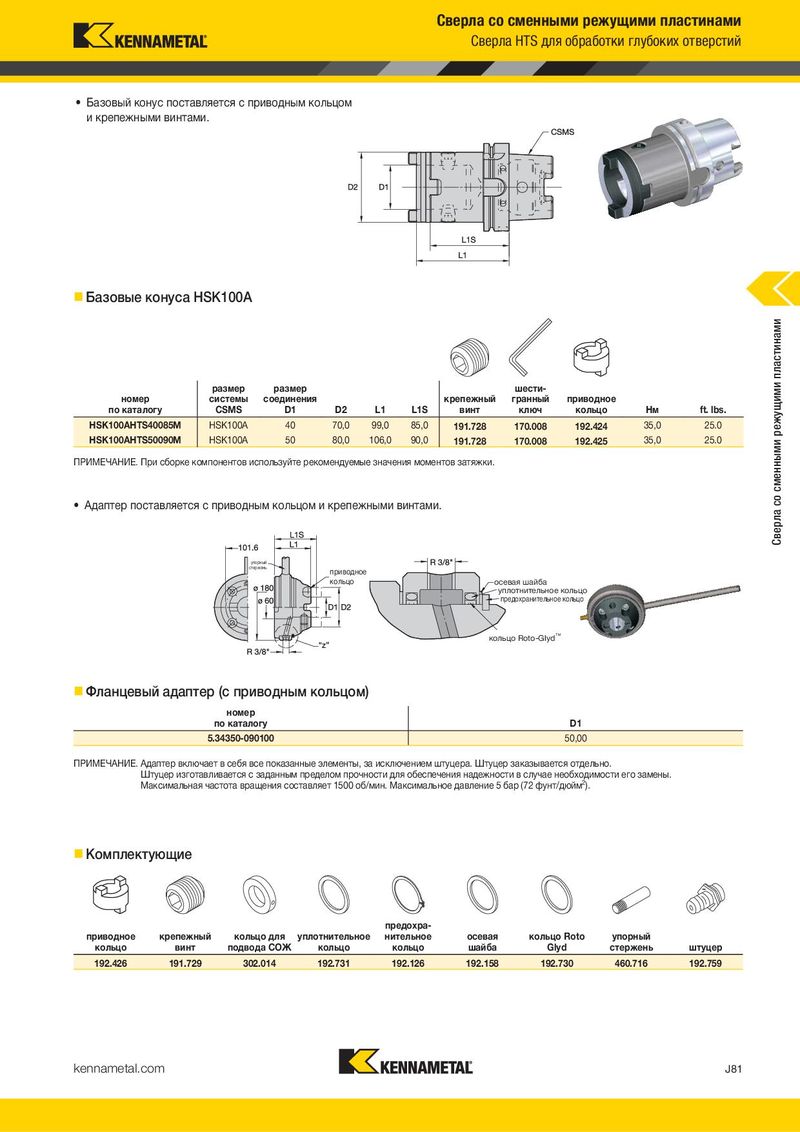

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 405
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
- Базовый конус поставляется с приводным кольцом
- Базовый конус поставляется с приводным кольцом
и крепежными винтами. и крепежными винтами. B
Базовые конуса BT Форма B/AD, внутренний подвод СОЖ Базовые конуса HSK100A
| размер | размер | шести- | размер | размер | шести- | ||||||
| номер | системы | соединения | крепежный | гранный | приводное | номер | системы | соединения | крепежный | гранный | приводное |
| по каталогу CSMS | D1 | D2 | L1 | L1S | винт | ключ | кольцо | Нм | ft. lbs. | по каталогу CSMS | D1 | D2 | L1 | L1S | винт | ключ | кольцо | Нм | ft. lbs. | ||
| BT50BHTS22075M | BT50 | 22 | 40,0 | 87,0 | 75,0 | 192.157 | 170.005 | 192.421 | 16,0 | 12.0 | HSK100AHTS40085M | HSK100A | 40 | 70,0 | 99,0 | 85,0 | 191.728 | 170.008 | 192.424 | 35,0 | 25.0 |
| BT50BHTS32080M | BT50 | 32 | 58,0 | 94,0 | 80,0 | MS1276 | 170.006 | 192.423 | 20,0 | 15.0 | HSK100AHTS50090M | HSK100A | 50 | 80,0 | 106,0 | 90,0 | 191.728 | 170.008 | 192.425 | 35,0 | 25.0 |
| BT50BHTS40080M | BT50 | 40 | 70,0 | 94,0 | 80,0 | 191.728 | 170.008 | 192.424 | 34,0 | 26.0 | |||||||||||
| ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. | |||||||||||||||||||||
| BT50BHTS50080M | BT50 | 50 | 80,0 | 96,0 | 80,0 | 191.728 | 170.008 | 192.425 | 34,0 | 26.0 |
ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки.
- Адаптер поставляется с приводным кольцом и крепежными винтами.
- Базовый конус поставляется с приводным кольцом и крепежными винтами.
B упорный стержень приводное кольцо осевая шайба уплотнительное кольцо предохранительное кольцо
кольцо Roto-Glyd™
Базовые конуса DV Форма B/AD, внутренний подвод СОЖ
размер шести-
номер системы размер крепежный гранный приводное
| по каталогу | CSMS | соединения D1 | D2 | L1 | L1S | винт | ключ | кольцо | |
| 5.36050-154040 | DV50 | 40 | 70,0 | 100,0 | 84,0 | 191.728 | 170.008 | 192.424 | |
| 5.36050-154050 | DV50 | 50 | 90,0 | 100,0 | 84,0 | 191.729 | 170.008 | 192.426 |
ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки.
Фланцевый адаптер (с приводным кольцом)
номер по каталогу D1 5.34350-090100 50,00 ПРИМЕЧАНИЕ. Адаптер включает в себя все показанные элементы, за исключением штуцера. Штуцер заказывается отдельно. Штуцер изготавливается с заданным пределом прочности для обеспечения надежности в случае необходимости его замены. Максимальная частота вращения составляет 1500 об/мин. Максимальное давление 5 бар (72 фунт/дюйм2).
Комплектующие
предохра-
| приводное | крепежный | кольцо для | уплотнительное | нительное | осевая | кольцо Roto | упорный | |||||
| кольцо | винт | подвода СОЖ | кольцо | кольцо | шайба | Glyd | стержень | штуцер | ||||
| 192.426 | 191.729 | 302.014 | 192.731 | 192.126 | 192.158 | 192.730 | 460.716 | 192.759 |
