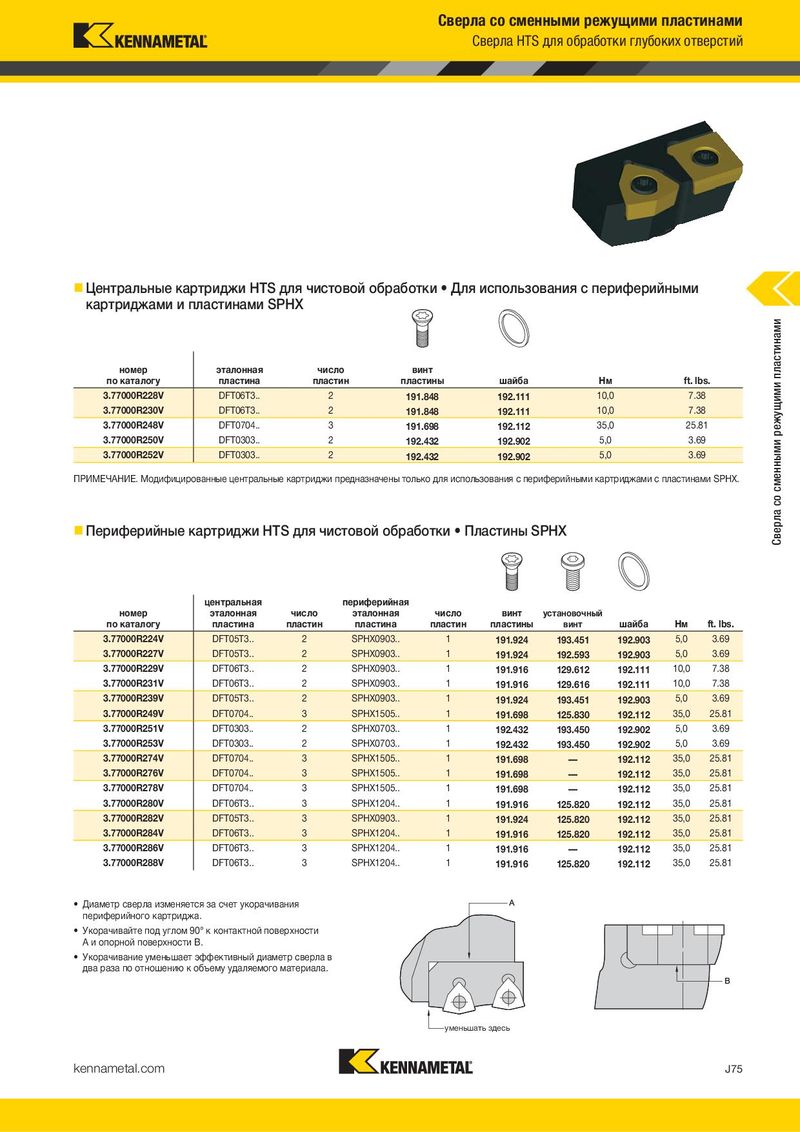

Центральные и периферийные картриджи HTS Пластины DFT™ Центральные картриджи HTS для чистовой обработки Для использования с периферийными
картриджами и пластинами SPHX
номер эталонная число винт винт номер эталонная число винт
| по каталогу | пластина | пластин | пластины | картриджа | шайба | Нм | ft. lbs. | |
| 3.77000R023V | DFT05T3.. | 2 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |
| 3.77000R024V | DFT05T3.. | 2 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |
| 3.77000R025V | DFT05T3.. | 2 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |
| 3.77000R026V | DFT05T3.. | 2 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |
| 3.77000R027V | DFT05T3.. | 2 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |
| 3.77000R028V | DFT06T3.. | 2 | 191.848 | 129.612 | 192.111 | 10,0 | 7.38 | |
| 3.77000R029V | DFT06T3.. | 2 | 191.848 | 129.612 | 192.111 | 10,0 | 7.38 | |
| 3.77000R030V | DFT06T3.. | 2 | 191.848 | 129.616 | 192.111 | 10,0 | 7.38 | |
| 3.77000R031V | DFT06T3.. | 2 | 191.848 | 129.616 | 192.111 | 10,0 | 7.38 | |
| 3.77000R038V | DFT05T3.. | 2 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |
| 3.77000R039V | DFT05T3.. | 2 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |
| 3.77000R048V | DFT0704.. | 3 | 191.698 | 125.830 | 192.112 | 35,0 | 25.81 | |
| 3.77000R049V | DFT0704.. | 3 | 191.698 | 125.830 | 192.112 | 35,0 | 25.81 | |
| 3.77000R050V | DFT0303.. | 2 | 192.432 | 192.592 | 192.902 | 5,0 | 3.69 | |
| 3.77000R051V | DFT0303.. | 2 | 5,0 | 3.69 | ||||
| 192.432 | 192.592 | 192.902 | ||||||
| 3.77000R052V | DFT0303.. | 2 | 192.432 | 192.592 | 192.902 | 5,0 | 3.69 | |
| 3.77000R053V | DFT0303.. | 2 | 192.432 | 192.592 | 192.902 | 5,0 | 3.69 | |
| 3.77000R073V | DFT0704.. | 3 | 191.698 | — | 192.112 | 35,0 | 25.81 | |
| 3.77000R074V | DFT0704.. | 3 | 191.698 | — | 192.112 | 35,0 | 25.81 | |
| 3.77000R075V | DFT0704.. | 3 | 191.698 | — | 192.112 | 35,0 | 25.81 | |
| 3.77000R076V | DFT0704.. | 3 | 191.698 | — | 192.112 | 35,0 | 25.81 | |
| 3.77000R077V | DFT0704.. | 3 | 191.698 | — | 192.112 | 35,0 | 25.81 | |
| 3.77000R078V | DFT0704.. | 3 | 191.698 | — | 192.112 | 35,0 | 25.81 |
| по каталогу | пластина | пластин | пластины | шайба | Нм | ft. lbs. | ||||||
| 3.77000R228V | DFT06T3.. | 2 | 191.848 | 192.111 | 10,0 | 7.38 | ||||||
| 3.77000R230V | DFT06T3.. | 2 | 191.848 | 192.111 | 10,0 | 7.38 | ||||||
| 3.77000R248V | DFT0704.. | 3 | 191.698 | 192.112 | 35,0 | 25.81 | ||||||
| 3.77000R250V | DFT0303.. | 2 | 192.432 | 192.902 | 5,0 | 3.69 | ||||||
| 3.77000R252V | DFT0303.. | 2 | 192.432 | 192.902 | 5,0 | 3.69 | ||||||
| ПРИМЕЧАНИЕ. Модифицированные центральные картриджи предназначены только для использования с периферийными картриджами с пластинами SPHX. | ||||||||||||
| Периферийные картриджи HTS для чистовой обработки • Пластины SPHX | ||||||||||||
| центральная | периферийная | |||||||||||
| номер эталонная | число | эталонная | число | винт | установочный | |||||||
| по каталогу | пластина | пластин | пластина | пластин | пластины | винт | шайба | Нм | ft. lbs. | |||
| 3.77000R224V | DFT05T3.. | 2 | SPHX0903.. | 1 | 5,0 | 3.69 | ||||||
| 191.924 | 193.451 | 192.903 | ||||||||||
| 3.77000R227V | DFT05T3.. | 2 | SPHX0903.. | 1 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 | |||
| 3.77000R229V | DFT06T3.. | 2 | SPHX0903.. | 1 | 191.916 | 129.612 | 192.111 | 10,0 | 7.38 | |||
| 3.77000R231V | DFT06T3.. | 2 | SPHX0903.. | 1 | 10,0 | 7.38 | ||||||
| 191.916 | 129.616 | 192.111 | ||||||||||
| 3.77000R239V | DFT05T3.. | 2 | SPHX0903.. | 1 | 191.924 | 193.451 | 192.903 | 5,0 | 3.69 | |||
| 3.77000R249V | DFT0704.. | 3 | SPHX1505.. | 1 | 191.698 | 125.830 | 192.112 | 35,0 | 25.81 | |||
| 3.77000R251V | DFT0303.. | 2 | SPHX0703.. | 1 | 5,0 | 3.69 | ||||||
| 192.432 | 193.450 | 192.902 |
| номер по каталогу | эталонная пластина | число пластин | винт пластины | шайба | Нм | ft. lbs. |
| 3.77000R228V | DFT06T3.. | 2 | 191.848 | 192.111 | 10,0 | 7.38 |
| 3.77000R230V | DFT06T3.. | 2 | 191.848 | 192.111 | 10,0 | 7.38 |
| 3.77000R248V | DFT0704.. | 3 | 191.698 | 192.112 | 35,0 | 25.81 |
| 3.77000R250V | DFT0303.. | 2 | 192.432 | 192.902 | 5,0 | 3.69 |
| 3.77000R252V | DFT0303.. | 2 | 192.432 | 192.902 | 5,0 | 3.69 |
- Укорачивайте под углом 90° к контактной поверхности А и опорной поверхности B.
- Укорачивание уменьшает эффективный диаметр сверла в два раза по отношению к объему удаляемого материала.
уменьшать здесь
| номер по каталогу | центральная эталонная пластина | число пластин | периферийная эталонная пластина | число пластин | винт пластины | установочный винт | шайба | Нм | ft. lbs. |
| 3.77000R224V | DFT05T3.. | 2 | SPHX0903.. | 1 | 191.924 | 193.451 | 192.903 | 5,0 | 3.69 |
| 3.77000R227V | DFT05T3.. | 2 | SPHX0903.. | 1 | 191.924 | 192.593 | 192.903 | 5,0 | 3.69 |
| 3.77000R229V | DFT06T3.. | 2 | SPHX0903.. | 1 | 191.916 | 129.612 | 192.111 | 10,0 | 7.38 |
| 3.77000R231V | DFT06T3.. | 2 | SPHX0903.. | 1 | 191.916 | 129.616 | 192.111 | 10,0 | 7.38 |
| 3.77000R239V | DFT05T3.. | 2 | SPHX0903.. | 1 | 191.924 | 193.451 | 192.903 | 5,0 | 3.69 |
| 3.77000R249V | DFT0704.. | 3 | SPHX1505.. | 1 | 191.698 | 125.830 | 192.112 | 35,0 | 25.81 |
| 3.77000R251V | DFT0303.. | 2 | SPHX0703.. | 1 | 192.432 | 193.450 | 192.902 | 5,0 | 3.69 |
| 3.77000R253V | DFT0303.. | 2 | SPHX0703.. | 1 | 192.432 | 193.450 | 192.902 | 5,0 | 3.69 |
| 3.77000R274V | DFT0704.. | 3 | SPHX1505.. | 1 | 191.698 | — | 192.112 | 35,0 | 25.81 |
| 3.77000R276V | DFT0704.. | 3 | SPHX1505.. | 1 | 191.698 | — | 192.112 | 35,0 | 25.81 |
| 3.77000R278V | DFT0704.. | 3 | SPHX1505.. | 1 | 191.698 | — | 192.112 | 35,0 | 25.81 |
| 3.77000R280V | DFT06T3.. | 3 | SPHX1204.. | 1 | 191.916 | 125.820 | 192.112 | 35,0 | 25.81 |
| 3.77000R282V | DFT05T3.. | 3 | SPHX0903.. | 1 | 191.924 | 125.820 | 192.112 | 35,0 | 25.81 |
| 3.77000R284V | DFT06T3.. | 3 | SPHX1204.. | 1 | 191.916 | 125.820 | 192.112 | 35,0 | 25.81 |
| 3.77000R286V | DFT06T3.. | 3 | SPHX1204.. | 1 | 191.916 | — | 192.112 | 35,0 | 25.81 |
| 3.77000R288V | DFT06T3.. | 3 | SPHX1204.. | 1 | 191.916 | 125.820 | 192.112 | 35,0 | 25.81 |
