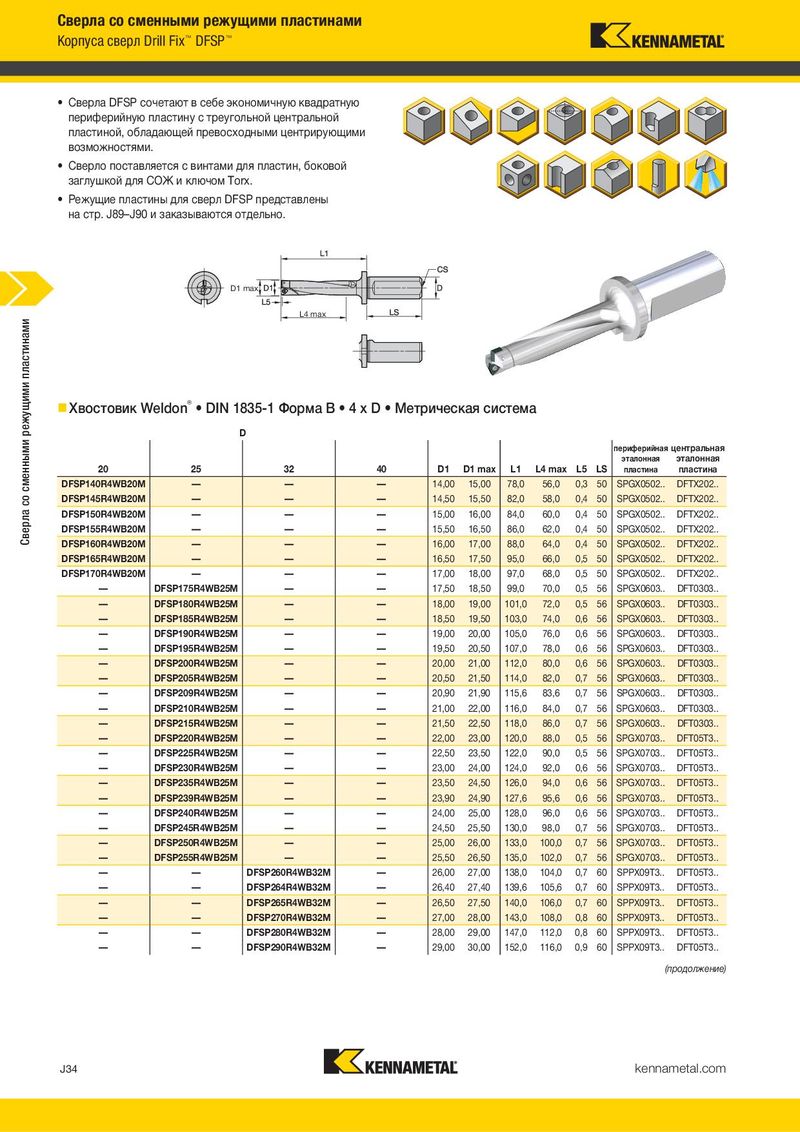

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 358

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFSP ™ ™ Корпуса сверл Drill Fix™ DFSP™ ® • Сверла DFSP сочетают в себе экономичную квадратную (Хвостовик Weldon • DIN 1835-1 Форма B • 4 x D • Метрическая система — продолжение) периферийную пластину с треугольной центральной пластиной, обладающей превосходными центрирующими D возможностями. периферийная центральная эталонная эталонная • Сверло поставляется с винтами для пластин, боковой 20 25 32 40 D1 D1 max L1 L4 max L5 LS пластина пластина заглушкой для СОЖ и ключом Torx. — — DFSP294R4WB32M — 29,40 30,40 153,6 117,6 0,9 60 SPPX09T3.. DFT05T3.. • Режущие пластины для сверл DFSP представлены — — DFSP300R4WB32M — 30,00 31,00 157,0 120,0 0,9 60 SPPX09T3.. DFT05T3.. на стр. J89–J90 и заказываются отдельно. — — — DFSP310R4WB40M 31,00 32,00 162,0 124,0 0,9 70 SPPX09T3.. DFT05T3.. — — — DFSP320R4WB40M 32,00 33,00 167,0 128,0 1,0 70 SPPX09T3.. DFT05T3.. — — — DFSP330R4WB40M 33,00 34,00 171,0 132,0 0,9 70 SPPX1204.. DFT06T3.. — — — DFSP340R4WB40M 34,00 35,00 176,0 136,0 0,9 70 SPPX1204.. DFT06T3.. — — — DFSP350R4WB40M 35,00 36,00 181,0 140,0 1,0 70 SPPX1204.. DFT06T3.. D1 max — — — DFSP360R4WB40M 36,00 37,00 186,0 144,0 1,0 70 SPPX1204.. DFT06T3.. — — — DFSP370R4WB40M 37,00 38,00 191,0 148,0 1,1 70 SPPX1204.. DFT06T3.. L4 max — — — DFSP380R4WB40M 38,00 39,00 195,0 152,0 1,1 70 SPPX1204.. DFT06T3.. Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами — — — DFSP390R4WB40M 39,00 40,00 200,0 156,0 1,2 70 SPPX1204.. DFT06T3.. — — — DFSP400R4WB40M 40,00 41,00 205,0 160,0 1,2 70 SPPX1204.. DFT06T3.. ПРИМЕЧАНИЕ для D1 max: диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм.  Хвостовик Weldon® • DIN 1835-1 Форма B • 4 x D • Метрическая система D  Комплектующие периферийная центральная эталонная эталонная 20 25 32 40 D1 D1 max L1 L4 max L5 LS пластина пластина DFSP140R4WB20M — — — 14,00 15,00 78,0 56,0 0,3 50 SPGX0502.. DFTX202.. DFSP145R4WB20M — — — 14,50 15,50 82,0 58,0 0,4 50 SPGX0502.. DFTX202.. центральная винт периферийная винт DFSP150R4WB20M — — — 15,00 16,00 84,0 60,0 0,4 50 SPGX0502.. DFTX202.. диапазон эталонная центральной крутящий эталонная периферийной крутящий oтвертка размер диаметров пластина пластины момент Нм пластина пластины момент Нм Torx Torx DFSP155R4WB20M — — — 15,50 16,50 86,0 62,0 0,4 50 SPGX0502.. DFTX202.. 14.00–17.00 DFTX202.. 1175225 0,66 SPGX0502.. 1175225 0,66 5694202 T6 DFSP160R4WB20M — — — 16,00 17,00 88,0 64,0 0,4 50 SPGX0502.. DFTX202.. 17.50–21.50 DFT0303.. 1021337 0,90 SPGX0603.. 1021337 0,90 1138413 T7 DFSP165R4WB20M — — — 16,50 17,50 95,0 66,0 0,5 50 SPGX0502.. DFTX202.. 22.00–25.50 DFT05T3.. 3124549 2,10 SPGX0703.. 1134385 1,30 1138465 T8 DFSP170R4WB20M — — — 17,00 18,00 97,0 68,0 0,5 50 SPGX0502.. DFTX202.. 26.00–32.00 DFT05T3.. 1105612 2,10 SPPX09T3.. 1105612 2,10 1138430 T9 — DFSP175R4WB25M — — 17,50 18,50 99,0 70,0 0,5 56 SPGX0603.. DFT0303.. 33.00–40.00 DFT06T3.. 1132523 4,00 SPPX1204.. 1132523 4,00 1138438 T15 — DFSP180R4WB25M — — 18,00 19,00 101,0 72,0 0,5 56 SPGX0603.. DFT0303.. ™ — DFSP185R4WB25M — — 18,50 19,50 103,0 74,0 0,6 56 SPGX0603.. DFT0303.. ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой — DFSP190R4WB25M — — 19,00 20,00 105,0 76,0 0,6 56 SPGX0603.. DFT0303.. для диапазона диаметров 22–25 мм и 41–48 мм. Оба винта имеют одинаковый размер Torx. — DFSP195R4WB25M — — 19,50 20,50 107,0 78,0 0,6 56 SPGX0603.. DFT0303.. — DFSP200R4WB25M — — 20,00 21,00 112,0 80,0 0,6 56 SPGX0603.. DFT0303.. ВНИМАНИЕ! — DFSP205R4WB25M — — 20,50 21,50 114,0 82,0 0,7 56 SPGX0603.. DFT0303.. При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. — DFSP209R4WB25M — — 20,90 21,90 115,6 83,6 0,7 56 SPGX0603.. DFT0303.. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. — DFSP210R4WB25M — — 21,00 22,00 116,0 84,0 0,7 56 SPGX0603.. DFT0303.. — DFSP215R4WB25M — — 21,50 22,50 118,0 86,0 0,7 56 SPGX0603.. DFT0303.. — DFSP220R4WB25M — — 22,00 23,00 120,0 88,0 0,5 56 SPGX0703.. DFT05T3.. — DFSP225R4WB25M — — 22,50 23,50 122,0 90,0 0,5 56 SPGX0703.. DFT05T3.. — DFSP230R4WB25M — — 23,00 24,00 124,0 92,0 0,6 56 SPGX0703.. DFT05T3.. D LS CS — DFSP235R4WB25M — — 23,50 24,50 126,0 94,0 0,6 56 SPGX0703.. DFT05T3.. 20 50 R 1/4 BSP — DFSP239R4WB25M — — 23,90 24,90 127,6 95,6 0,6 56 SPGX0703.. DFT05T3.. 25 56 R 1/4 BSP — DFSP240R4WB25M — — 24,00 25,00 128,0 96,0 0,6 56 SPGX0703.. DFT05T3.. 32 60 R 1/4 BSP — DFSP245R4WB25M — — 24,50 25,50 130,0 98,0 0,7 56 SPGX0703.. DFT05T3.. 40 70 R 1/4 BSP — DFSP250R4WB25M — — 25,00 26,00 133,0 100,0 0,7 56 SPGX0703.. DFT05T3.. — DFSP255R4WB25M — — 25,50 26,50 135,0 102,0 0,7 56 SPGX0703.. DFT05T3.. — — DFSP260R4WB32M — 26,00 27,00 138,0 104,0 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP264R4WB32M — 26,40 27,40 139,6 105,6 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP265R4WB32M — 26,50 27,50 140,0 106,0 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP270R4WB32M — 27,00 28,00 143,0 108,0 0,8 60 SPPX09T3.. DFT05T3.. — — DFSP280R4WB32M — 28,00 29,00 147,0 112,0 0,8 60 SPPX09T3.. DFT05T3.. — — DFSP290R4WB32M — 29,00 30,00 152,0 116,0 0,9 60 SPPX09T3.. DFT05T3.. (продолжение) J34 kennametal.com kennametal.com J35
