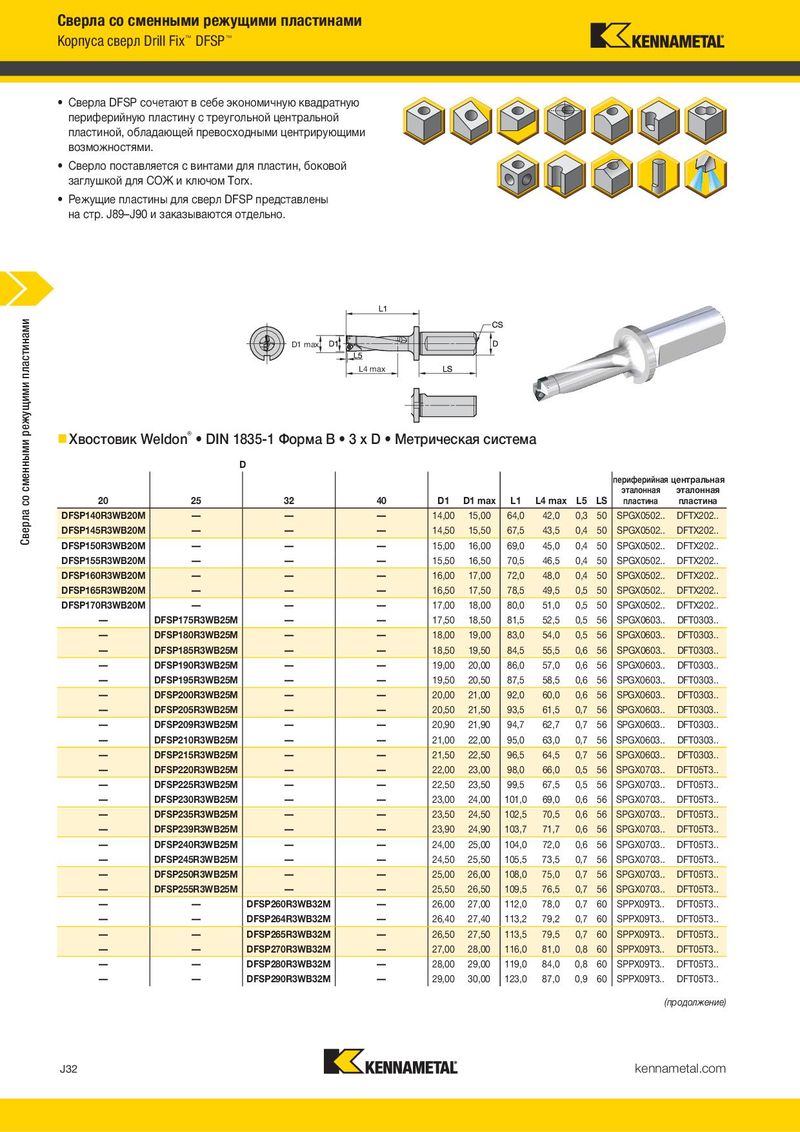

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFSP ™ ™ Корпуса сверл Drill Fix™ DFSP™ ® • Сверла DFSP сочетают в себе экономичную квадратную (Хвостовик Weldon • DIN 1835-1 Форма B • 3 x D • Метрическая система — продолжение) периферийную пластину с треугольной центральной пластиной, обладающей превосходными центрирующими D возможностями. периферийная центральная эталонная эталонная • Сверло поставляется с винтами для пластин, боковой 20 25 32 40 D1 D1 max L1 L4 max L5 LS пластина пластина заглушкой для СОЖ и ключом Torx. — — DFSP294R3WB32M — 29,40 30,40 124,2 88,2 0,9 60 SPPX09T3.. DFT05T3.. • Режущие пластины для сверл DFSP представлены — — DFSP300R3WB32M — 30,00 31,00 127,0 90,0 0,9 60 SPPX09T3.. DFT05T3.. на стр. J89–J90 и заказываются отдельно. — — — DFSP310R3WB40M 31,00 32,00 131,0 93,0 0,9 70 SPPX09T3.. DFT05T3.. — — — DFSP320R3WB40M 32,00 33,00 135,0 96,0 1,0 70 SPPX09T3.. DFT05T3.. — — — DFSP330R3WB40M 33,00 34,00 138,0 99,0 0,9 70 SPPX1204.. DFT06T3.. — — — DFSP340R3WB40M 34,00 35,00 142,0 102,0 0,9 70 SPPX1204.. DFT06T3.. — — — DFSP350R3WB40M 35,00 36,00 146,0 105,0 1,0 70 SPPX1204.. DFT06T3.. — — — DFSP360R3WB40M 36,00 37,00 150,0 108,0 1,0 70 SPPX1204.. DFT06T3.. — — — DFSP370R3WB40M 37,00 38,00 154,0 111,0 1,1 70 SPPX1204.. DFT06T3.. — — — DFSP380R3WB40M 38,00 39,00 157,0 114,0 1,1 70 SPPX1204.. DFT06T3.. Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами — — — DFSP390R3WB40M 39,00 40,00 161,0 117,0 1,2 70 SPPX1204.. DFT06T3.. D1 max — — — DFSP400R3WB40M 40,00 41,00 165,0 120,0 1,2 70 SPPX1204.. DFT06T3.. L4 max ПРИМЕЧАНИЕ для D1 max: диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм.  Комплектующие  Хвостовик Weldon® • DIN 1835-1 Форма B • 3 x D • Метрическая система D периферийная центральная эталонная эталонная 20 25 32 40 D1 D1 max L1 L4 max L5 LS пластина пластина DFSP140R3WB20M — — — 14,00 15,00 64,0 42,0 0,3 50 SPGX0502.. DFTX202.. центральная винт периферийная винт диапазон эталонная центральной крутящий эталонная периферийной крутящий oтвертка размер DFSP145R3WB20M — — — 14,50 15,50 67,5 43,5 0,4 50 SPGX0502.. DFTX202.. диаметров пластина пластины момент Нм пластина пластины момент Нм Torx Torx DFSP150R3WB20M — — — 15,00 16,00 69,0 45,0 0,4 50 SPGX0502.. DFTX202.. 14.00–17.00 DFTX202.. 1175225 0,66 SPGX0502.. 1175225 0,66 5694202 T6 DFSP155R3WB20M — — — 15,50 16,50 70,5 46,5 0,4 50 SPGX0502.. DFTX202.. 17.50–21.50 DFT0303.. 1021337 0,90 SPGX0603.. 1021337 0,90 1138413 T7 DFSP160R3WB20M — — — 16,00 17,00 72,0 48,0 0,4 50 SPGX0502.. DFTX202.. 22.00–25.50 DFT05T3.. 3124549 2,10 SPGX0703.. 1134385 1,30 1138465 T8 DFSP165R3WB20M — — — 16,50 17,50 78,5 49,5 0,5 50 SPGX0502.. DFTX202.. 26.00–32.00 DFT05T3.. 1105612 2,10 SPPX09T3.. 1105612 2,10 1138430 T9 DFSP170R3WB20M — — — 17,00 18,00 80,0 51,0 0,5 50 SPGX0502.. DFTX202.. 33.00–40.00 DFT06T3.. 1132523 4,00 SPPX1204.. 1132523 4,00 1138438 T15 — DFSP175R3WB25M — — 17,50 18,50 81,5 52,5 0,5 56 SPGX0603.. DFT0303.. ™ — DFSP180R3WB25M — — 18,00 19,00 83,0 54,0 0,5 56 SPGX0603.. DFT0303.. ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой для диапазона диаметров 22–25 мм и 41–48 мм. Оба винта имеют одинаковый размер Torx. — DFSP185R3WB25M — — 18,50 19,50 84,5 55,5 0,6 56 SPGX0603.. DFT0303.. — DFSP190R3WB25M — — 19,00 20,00 86,0 57,0 0,6 56 SPGX0603.. DFT0303.. — DFSP195R3WB25M — — 19,50 20,50 87,5 58,5 0,6 56 SPGX0603.. DFT0303.. ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. — DFSP200R3WB25M — — 20,00 21,00 92,0 60,0 0,6 56 SPGX0603.. DFT0303.. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь — DFSP205R3WB25M — — 20,50 21,50 93,5 61,5 0,7 56 SPGX0603.. DFT0303.. из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. — DFSP209R3WB25M — — 20,90 21,90 94,7 62,7 0,7 56 SPGX0603.. DFT0303.. — DFSP210R3WB25M — — 21,00 22,00 95,0 63,0 0,7 56 SPGX0603.. DFT0303.. — DFSP215R3WB25M — — 21,50 22,50 96,5 64,5 0,7 56 SPGX0603.. DFT0303.. — DFSP220R3WB25M — — 22,00 23,00 98,0 66,0 0,5 56 SPGX0703.. DFT05T3.. — DFSP225R3WB25M — — 22,50 23,50 99,5 67,5 0,5 56 SPGX0703.. DFT05T3.. D LS CS 20 50 R 1/4 BSP — DFSP230R3WB25M — — 23,00 24,00 101,0 69,0 0,6 56 SPGX0703.. DFT05T3.. 25 56 R 1/4 BSP — DFSP235R3WB25M — — 23,50 24,50 102,5 70,5 0,6 56 SPGX0703.. DFT05T3.. 32 60 R 1/4 BSP — DFSP239R3WB25M — — 23,90 24,90 103,7 71,7 0,6 56 SPGX0703.. DFT05T3.. 40 70 R 1/4 BSP — DFSP240R3WB25M — — 24,00 25,00 104,0 72,0 0,6 56 SPGX0703.. DFT05T3.. — DFSP245R3WB25M — — 24,50 25,50 105,5 73,5 0,7 56 SPGX0703.. DFT05T3.. — DFSP250R3WB25M — — 25,00 26,00 108,0 75,0 0,7 56 SPGX0703.. DFT05T3.. — DFSP255R3WB25M — — 25,50 26,50 109,5 76,5 0,7 56 SPGX0703.. DFT05T3.. — — DFSP260R3WB32M — 26,00 27,00 112,0 78,0 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP264R3WB32M — 26,40 27,40 113,2 79,2 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP265R3WB32M — 26,50 27,50 113,5 79,5 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP270R3WB32M — 27,00 28,00 116,0 81,0 0,8 60 SPPX09T3.. DFT05T3.. — — DFSP280R3WB32M — 28,00 29,00 119,0 84,0 0,8 60 SPPX09T3.. DFT05T3.. — — DFSP290R3WB32M — 29,00 30,00 123,0 87,0 0,9 60 SPPX09T3.. DFT05T3.. (продолжение) J32 kennametal.com kennametal.com J33
