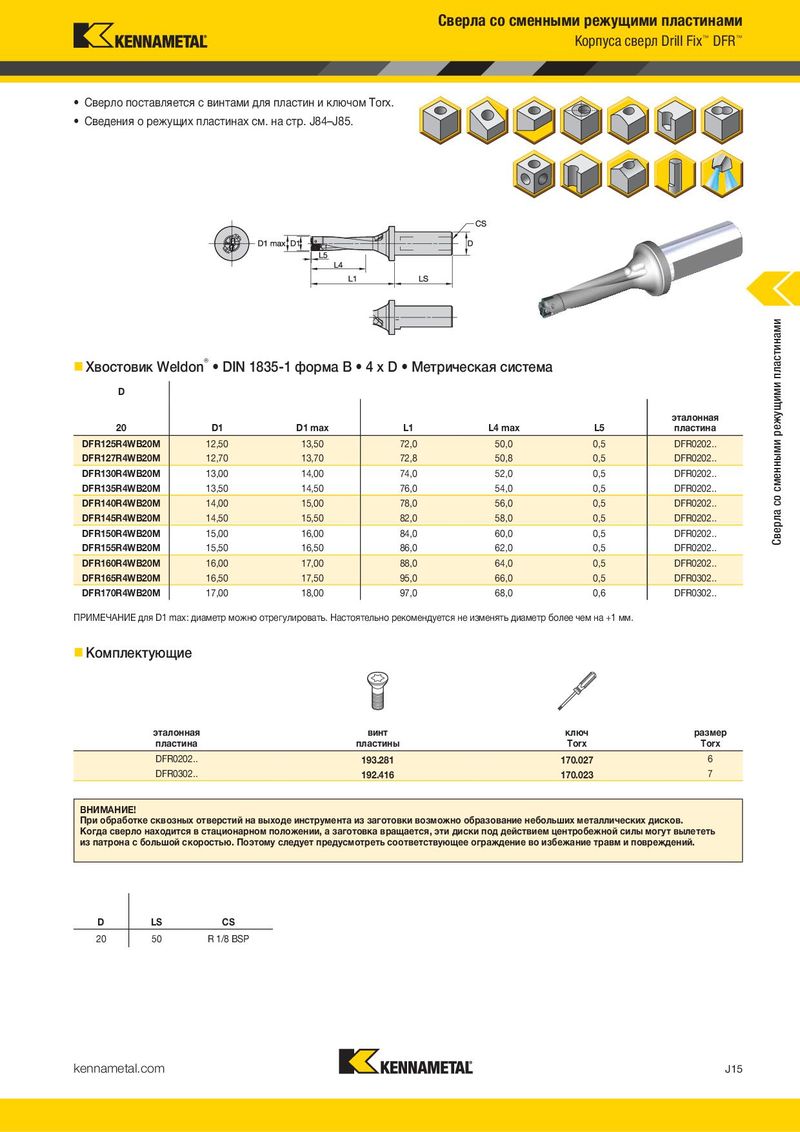

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 339

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFR ™ ™ Корпуса сверл Drill Fix™ DFR™ • Сверло поставляется с винтами для пластин и ключом Torx. • Сверло поставляется с винтами для пластин и ключом Torx. • Сведения о режущих пластинах см. на стр. J84–J85. • Сведения о режущих пластинах см. на стр. J84–J85. Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами  Хвостовик Weldon® • DIN 1835-1 форма B • 3 x D • Метрическая система  Хвостовик Weldon® • DIN 1835-1 форма B • 4 x D • Метрическая система D D эталонная эталонная 20 D1 D1 max L1 L4 max L5 пластина 20 D1 D1 max L1 L4 max L5 пластина DFR125R3WB20M 12,50 13,50 59,5 37,5 0,5 DFR0202.. DFR125R4WB20M 12,50 13,50 72,0 50,0 0,5 DFR0202.. DFR127R3WB20M 12,70 13,70 60,5 38,1 0,5 DFR0202.. DFR127R4WB20M 12,70 13,70 72,8 50,8 0,5 DFR0202.. DFR130R3WB20M 13,00 14,00 61,0 39,0 0,5 DFR0202.. DFR130R4WB20M 13,00 14,00 74,0 52,0 0,5 DFR0202.. DFR135R3WB20M 13,50 14,50 62,5 40,5 0,5 DFR0202.. DFR135R4WB20M 13,50 14,50 76,0 54,0 0,5 DFR0202.. DFR140R3WB20M 14,00 15,00 64,0 42,0 0,5 DFR0202.. DFR140R4WB20M 14,00 15,00 78,0 56,0 0,5 DFR0202.. DFR145R3WB20M 14,50 15,50 67,5 43,5 0,5 DFR0202.. DFR145R4WB20M 14,50 15,50 82,0 58,0 0,5 DFR0202.. DFR150R3WB20M 15,00 16,00 69,0 45,0 0,5 DFR0202.. DFR150R4WB20M 15,00 16,00 84,0 60,0 0,5 DFR0202.. DFR155R3WB20M 15,50 16,50 70,5 46,5 0,5 DFR0202.. DFR155R4WB20M 15,50 16,50 86,0 62,0 0,5 DFR0202.. DFR160R3WB20M 16,00 17,00 72,0 48,0 0,5 DFR0202.. DFR160R4WB20M 16,00 17,00 88,0 64,0 0,5 DFR0202.. DFR165R3WB20M 16,50 17,50 78,5 49,5 0,6 DFR0302.. DFR165R4WB20M 16,50 17,50 95,0 66,0 0,5 DFR0302.. DFR170R3WB20M 17,00 18,00 80,0 51,0 0,6 DFR0302.. DFR170R4WB20M 17,00 18,00 97,0 68,0 0,6 DFR0302.. ПРИМЕЧАНИЕ для D1 max: диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. ПРИМЕЧАНИЕ для D1 max: диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм.  Комплектующие  Комплектующие эталонная винт ключ размер эталонная винт ключ размер пластина пластины Torx Torx пластина пластины Torx Torx DFR0202.. 193.281 170.027 6 DFR0202.. 193.281 170.027 6 DFR0302.. 192.416 170.023 7 DFR0302.. 192.416 170.023 7 ВНИМАНИЕ! ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS D LS CS 20 50 R 1/8 BSP 20 50 R 1/8 BSP J14 kennametal.com kennametal.com J15
