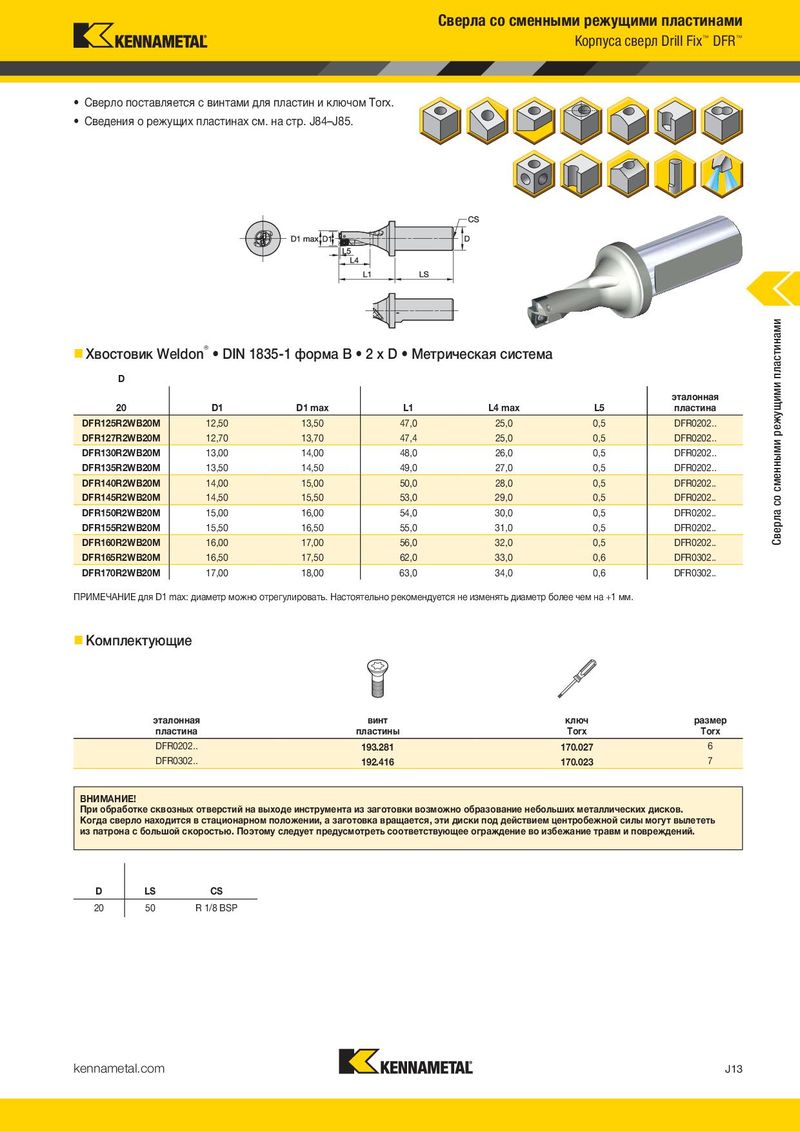

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFR ™ ™ Корпуса сверл Drill Fix™ DFR™ • Сверло поставляется с винтами для пластин и ключом Torx. • Сверло поставляется с винтами для пластин и ключом Torx. • Пластины представлены на стр. J84–J85. • Сведения о режущих пластинах см. на стр. J84–J85. D1 max направление D1 ± 0,2 мм Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами регулировки по оси x  Хвостовик WN/WD • 4 x D • Метрическая система  Хвостовик Weldon® • DIN 1835-1 форма B • 2 x D • Метрическая система D D эталонная эталонная 20 32 D1 D1 max L1 L4 max L5 пластина 20 D1 D1 max L1 L4 max L5 пластина DFR125R4WD20M — 12,50 13,50 72,4 50,0 0,5 DFR0202.. DFR125R2WB20M 12,50 13,50 47,0 25,0 0,5 DFR0202.. DFR127R4WD20M — 12,70 13,70 73,2 50,8 0,5 DFR0202.. DFR127R2WB20M 12,70 13,70 47,4 25,0 0,5 DFR0202.. DFR130R4WD20M — 13,00 14,00 74,4 52,0 0,5 DFR0202.. DFR130R2WB20M 13,00 14,00 48,0 26,0 0,5 DFR0202.. DFR135R4WD20M — 13,50 14,50 76,4 54,0 0,5 DFR0202.. DFR135R2WB20M 13,50 14,50 49,0 27,0 0,5 DFR0202.. DFR140R4WD20M — 14,00 15,00 78,4 56,0 0,5 DFR0202.. DFR140R2WB20M 14,00 15,00 50,0 28,0 0,5 DFR0202.. DFR145R4WD20M — 14,50 15,50 82,4 58,0 0,5 DFR0202.. DFR145R2WB20M 14,50 15,50 53,0 29,0 0,5 DFR0202.. DFR150R4WD20M — 15,00 16,00 84,4 60,0 0,5 DFR0202.. DFR150R2WB20M 15,00 16,00 54,0 30,0 0,5 DFR0202.. DFR155R4WD20M — 15,50 16,50 86,4 62,0 0,5 DFR0202.. DFR155R2WB20M 15,50 16,50 55,0 31,0 0,5 DFR0202.. DFR160R4WD20M — 16,00 17,00 88,4 64,0 0,5 DFR0202.. DFR160R2WB20M 16,00 17,00 56,0 32,0 0,5 DFR0202.. — DFR165R4WD32M 16,50 17,50 95,4 66,0 0,6 DFR0302.. DFR165R2WB20M 16,50 17,50 62,0 33,0 0,6 DFR0302.. — DFR170R4WD32M 17,00 18,00 97,4 68,0 0,6 DFR0302.. DFR170R2WB20M 17,00 18,00 63,0 34,0 0,6 DFR0302.. — DFR175R4WD32M 17,50 18,50 99,4 70,0 0,6 DFR0302.. 18,00 19,00 101,4 72,0 0,6 DFR0302.. ПРИМЕЧАНИЕ для D1 max: диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. — DFR180R4WD32M — DFR185R4WD32M 18,50 19,50 103,4 74,0 0,6 DFR0302.. — DFR190R4WD32M 19,00 20,00 105,4 76,0 0,6 DFR0302.. — DFR195R4WD32M 19,50 20,50 107,4 78,0 0,6 DFR0302..  Комплектующие — DFR200R4WD32M 20,00 21,00 109,4 80,0 0,6 DFR0302.. — DFR205R4WD32M 20,50 21,50 111,6 82,0 0,8 DFR0403.. — DFR210R4WD32M 21,00 22,00 113,6 84,0 0,8 DFR0403.. — DFR220R4WD32M 22,00 23,00 117,6 88,0 0,8 DFR0403.. — DFR230R4WD32M 23,00 24,00 121,6 92,0 0,8 DFR0403.. эталонная винт ключ размер пластина пластины Torx Torx — DFR240R4WD32M 24,00 25,00 125,6 96,0 0,8 DFR0403.. DFR0202.. 193.281 170.027 6 DFR0302.. 192.416 170.023 7 ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь ВНИМАНИЕ! из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS эталонная винт ключ размер 20 50 R 1/8 BSP пластина пластины Torx Torx DFR0202.. 193.281 170.027 6 D LS CS DFR0302.. 192.416 170.023 7 20 45 R 1/8 BSP DFR0403.. 192.432 170.028 8 32 58 R 1/4 BSP J12 kennametal.com kennametal.com J13
