Основной каталог Kennametal вращающиеся инструменты 2018 - страница 314

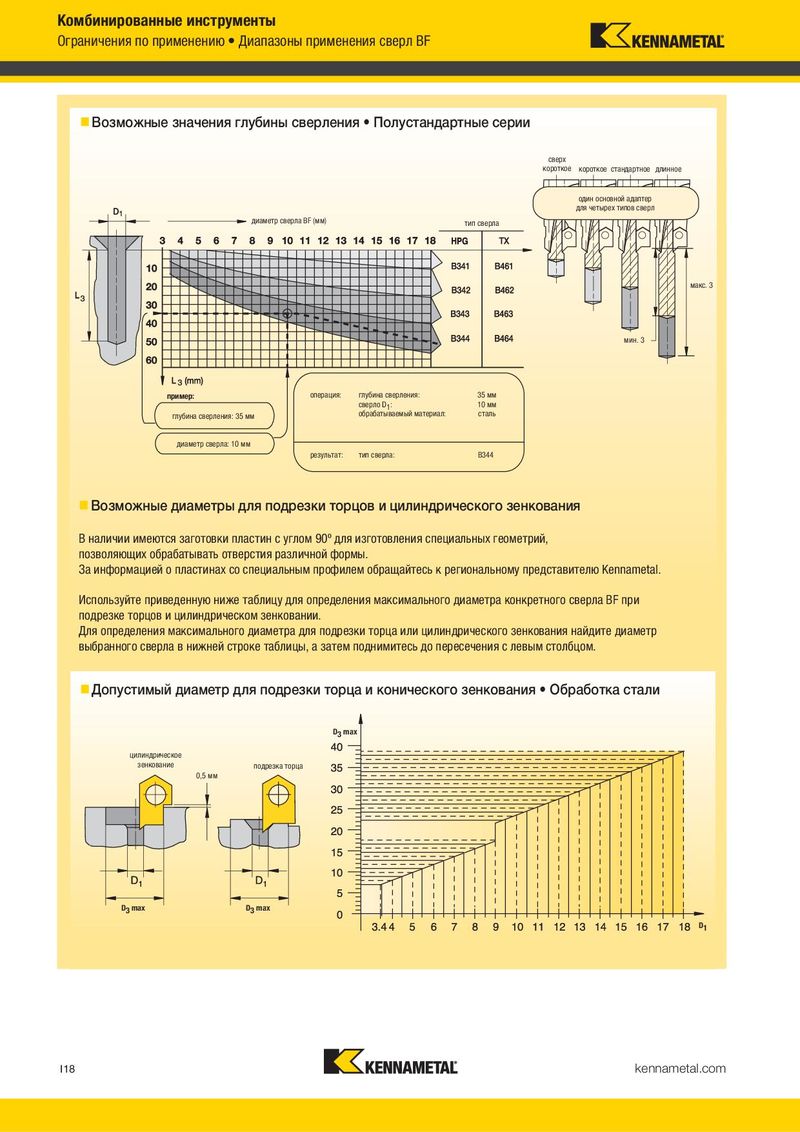

Комбинированные инструменты Комбинированные инструменты Ограничения по применению • Диапазоны применения сверл BF Рекомендации по применению  Сверла HP • Серия B343HPG • Сплав KC7315™ • Внутренний подвод СОЖ • Метрическая система  Возможные значения глубины сверления • Полустандартные серии сверх короткое короткое стандартное длинное один основной адаптер для четырех типов сверл Скорость резания — vc Метрическая система диаметр сверла BF (мм) тип сверла Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа Комбинированные инструменты мате- Начальное риала min значение max 3,0 4,0 6,0 8,0 10,0 12,0 16,0 18,0 макс. 3 1 100 140 180 мм/об 0,07–0,16 0,08–0,19 0,10–0,23 0,13–0,29 0,15–0,33 0,17–0,37 0,19–0,44 0,22–0,44 2 90 115 140 мм/об 0,07–0,13 0,08–0,17 0,10–0,19 0,13–0,23 0,15–0,27 0,17–0,30 0,19–0,35 0,22–0,39 P 3 80 100 120 мм/об 0,10–0,16 0,11–0,19 0,13–0,23 0,16–0,29 0,19–0,33 0,21–0,37 0,25–0,44 0,28–0,49 мин. 3 4 70 90 110 мм/об 0,08–0,16 0,10–0,19 0,11–0,22 0,12–0,25 0,14–0,29 0,16–0,32 0,21–0,41 0,24–0,46 5 70 85 110 мм/об 0,07–0,12 0,08–0,14 0,10–0,16 0,12–0,20 0,14–0,23 0,16–0,26 0,18–0,31 0,21–0,34 1 100 120 140 мм/об 0,09–0,17 0,10–0,21 0,12–0,25 0,15–0,31 0,17–0,35 0,20–0,39 0,23–0,46 0,26–0,52 пример: операция: глубина сверления: 35 мм сверло D1: 10 мм K 2 80 105 130 мм/об 0,09–0,15 0,10–0,18 0,12–0,21 0,15–0,26 0,18–0,30 0,20–0,33 0,23–0,39 0,26–0,44 глубина сверления: 35 мм обрабатываемый материал: сталь 3 70 85 100 мм/об 0,08–0,13 0,10–0,15 0,11–0,19 0,14–0,23 0,16–0,26 0,18–0,30 0,21–0,35 0,23–0,39 диаметр сверла: 10 мм результат: тип сверла: B344  Возможные диаметры для подрезки торцов и цилиндрического зенкования В наличии имеются заготовки пластин с углом 90º для изготовления специальных геометрий, позволяющих обрабатывать отверстия различной формы. За информацией о пластинах со специальным профилем обращайтесь к региональному представителю Kennametal. Используйте приведенную ниже таблицу для определения максимального диаметра конкретного сверла BF при подрезке торцов и цилиндрическом зенковании. Для определения максимального диаметра для подрезки торца или цилиндрического зенкования найдите диаметр выбранного сверла в нижней строке таблицы, а затем поднимитесь до пересечения с левым столбцом.  Допустимый диаметр для подрезки торца и конического зенкования • Обработка стали D3 max цилиндрическое зенкование подрезка торца 0,5 мм D3 max D3 max D1 I18 kennametal.com kennametal.com I19
