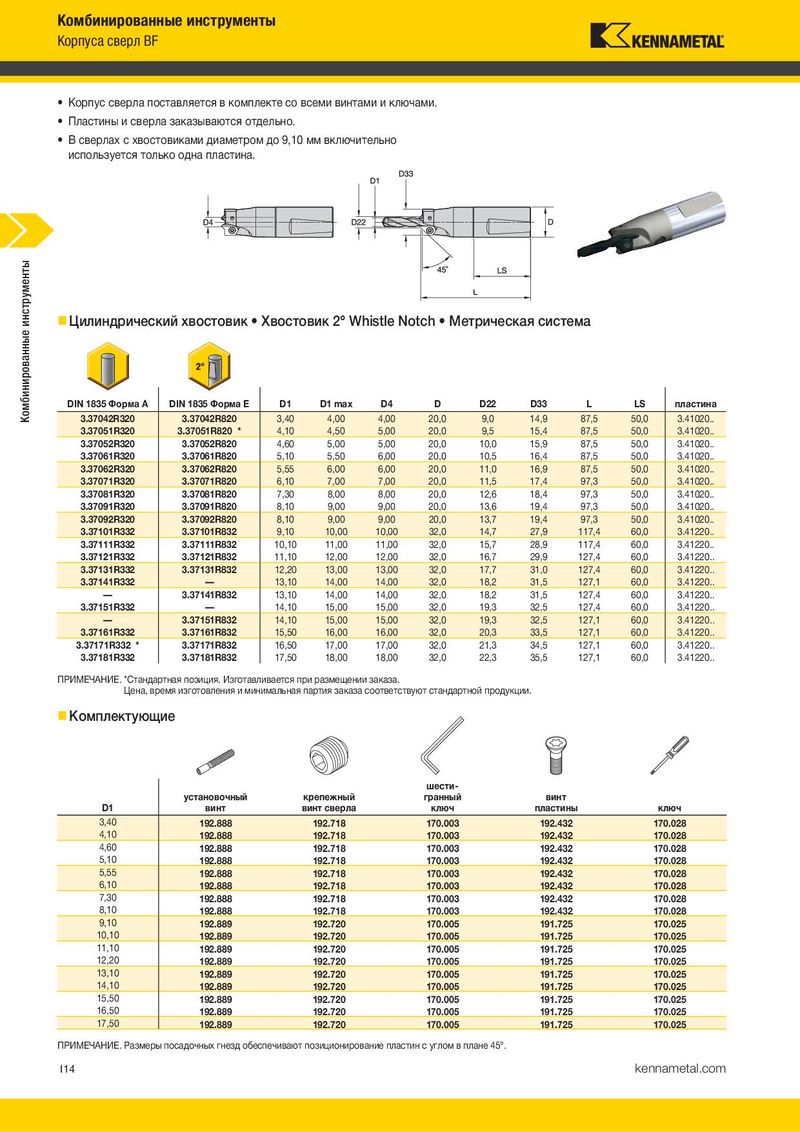

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 310

Комбинированные инструменты Комбинированные инструменты Корпуса сверл BF Пластины BF • Корпус сверла поставляется в комплекте со всеми винтами и ключами. • Стандартные стальные корпуса сверл предназначены • Пластины и сверла заказываются отдельно. для пластин с фасками 41° и 45°.   P • В сверлах с хвостовиками диаметром до 9,10 мм включительно M  используется только одна пластина.  лучший выбор K    альтернативный выбор N S H  Пластина BF R901• 45° с опорной поверхностью Комбинированные инструменты Комбинированные инструменты KC7315  CS5 Цилиндрический хвостовик • Хвостовик 2° Whistle Notch • Метрическая система номер по каталогу S W1 T 3.41020R901 3,00 6,10 2,90   3.41220R901 3,50 10,10 3,05   DIN 1835 Форма A DIN 1835 Форма E D1 D1 max D4 D D22 D33 L LS пластина 3.37042R320 3.37042R820 3,40 4,00 4,00 20,0 9,0 14,9 87,5 50,0 3.41020.. 3.37051R320 3.37051R820 * 4,10 4,50 5,00 20,0 9,5 15,4 87,5 50,0 3.41020.. 3.37052R320 3.37052R820 4,60 5,00 5,00 20,0 10,0 15,9 87,5 50,0 3.41020.. 3.37061R320 3.37061R820 5,10 5,50 6,00 20,0 10,5 16,4 87,5 50,0 3.41020.. 3.37062R320 3.37062R820 5,55 6,00 6,00 20,0 11,0 16,9 87,5 50,0 3.41020.. 3.37071R320 3.37071R820 6,10 7,00 7,00 20,0 11,5 17,4 97,3 50,0 3.41020.. 3.37081R320 3.37081R820 7,30 8,00 8,00 20,0 12,6 18,4 97,3 50,0 3.41020.. 3.37091R320 3.37091R820 8,10 9,00 9,00 20,0 13,6 19,4 97,3 50,0 3.41020.. 3.37092R320 3.37092R820 8,10 9,00 9,00 20,0 13,7 19,4 97,3 50,0 3.41020.. 3.37101R332 3.37101R832 9,10 10,00 10,00 32,0 14,7 27,9 117,4 60,0 3.41220..  BF Insert R902 • 45° 3.37111R332 3.37111R832 10,10 11,00 11,00 32,0 15,7 28,9 117,4 60,0 3.41220.. 3.37121R332 3.37121R832 11,10 12,00 12,00 32,0 16,7 29,9 127,4 60,0 3.41220.. KC7315 3.37131R332 3.37131R832 12,20 13,00 13,00 32,0 17,7 31,0 127,4 60,0 3.41220.. CS5 3.37141R332 — 13,10 14,00 14,00 32,0 18,2 31,5 127,1 60,0 3.41220.. — 3.37141R832 13,10 14,00 14,00 32,0 18,2 31,5 127,4 60,0 3.41220.. номер по каталогу S W1 3.37151R332 — 14,10 15,00 15,00 32,0 19,3 32,5 127,4 60,0 3.41220.. 3.41020R902 3,00 6,10   — 3.37151R832 14,10 15,00 15,00 32,0 19,3 32,5 127,1 60,0 3.41220.. 3.41220R902 3,50 10,10   3.37161R332 3.37161R832 15,50 16,00 16,00 32,0 20,3 33,5 127,1 60,0 3.41220.. 3.37171R332 * 3.37171R832 16,50 17,00 17,00 32,0 21,3 34,5 127,1 60,0 3.41220.. 3.37181R332 3.37181R832 17,50 18,00 18,00 32,0 22,3 35,5 127,1 60,0 3.41220.. ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. • При использовании пластины с углом 60° или специальной пластины следует внимательно проверить собираемый инструмент.  Комплектующие • Установка этих пластин требует некоторой доработки стального корпуса. шести- установочный крепежный гранный винт D1 винт винт сверла ключ пластины ключ 3,40 192.888 192.718 170.003 192.432 170.028 4,10 192.888 192.718 170.003 192.432 170.028 4,60 192.888 192.718 170.003 192.432 170.028 5,10 192.888 192.718 170.003 192.432 170.028 5,55 192.888 192.718 170.003 192.432 170.028 6,10 192.888 192.718 170.003 192.432 170.028 7,30 8,10 192.888 192.888 192.718 192.718 170.003 170.003 192.432 192.432 170.028 170.028  Пластина BF R903 • 60° с опорной поверхностью 9,10 192.889 192.720 170.005 191.725 170.025 10,10 192.889 192.720 170.005 191.725 170.025 KC7315 11,10 192.889 192.720 170.005 191.725 170.025 CS5 12,20 192.889 192.720 170.005 191.725 170.025 13,10 номер по каталогу S W1 T 192.889 192.720 170.005 191.725 170.025 14,10 192.889 192.720 170.005 191.725 170.025 3.41020R903 3,00 6,10 2,90   15,50 192.889 192.720 170.005 191.725 170.025 3.41220R903 3,50 10,10 3,05   16,50 192.889 192.720 170.005 191.725 170.025 17,50 192.889 192.720 170.005 191.725 170.025 ПРИМЕЧАНИЕ. Размеры посадочных гнезд обеспечивают позиционирование пластин с углом в плане 45°. I14 kennametal.com kennametal.com I15
