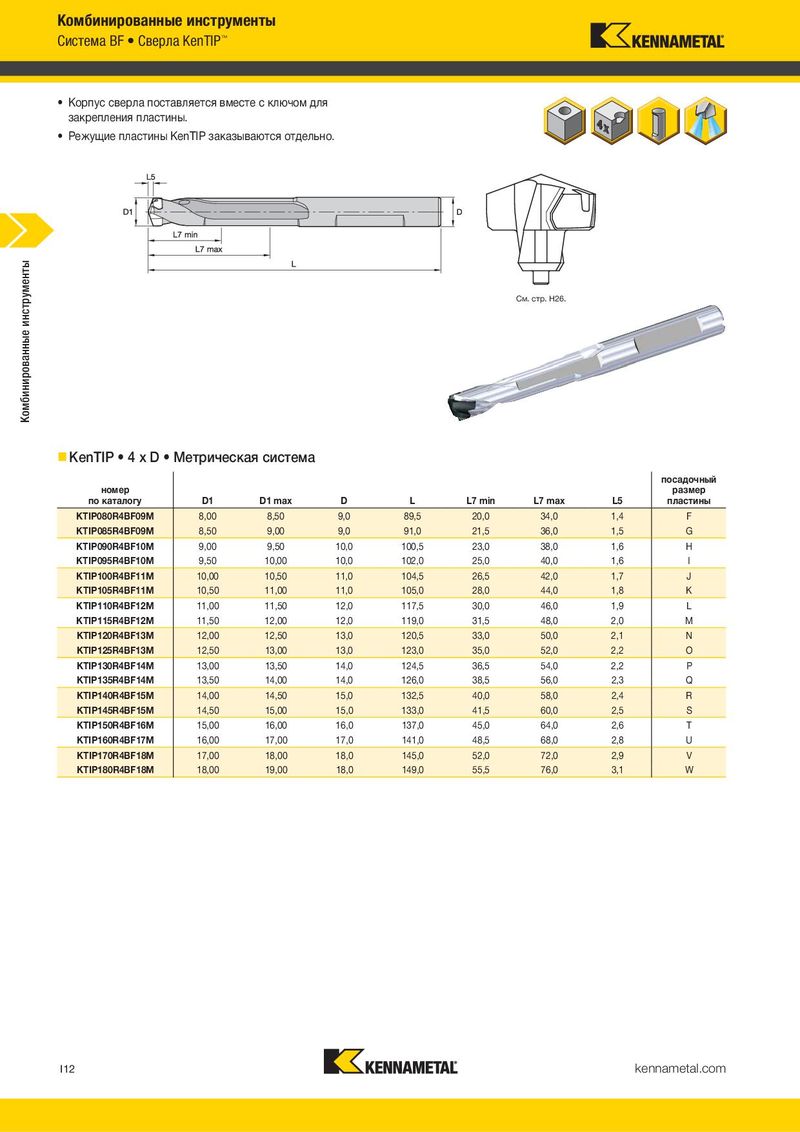

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 308

Предыдущая страница Следующая страница

Навигация

Комбинированные инструменты Система BF • Сверла KenTIP™ • Корпус сверла поставляется вместе с ключом для закрепления пластины. • Режущие пластины KenTIP заказываются отдельно. Комбинированные инструменты См. стр. H26. „ KenTIP • 4 x D • Метрическая система посадочный номер размер по каталогу D1 D1 max D L L7 min L7 max L5 пластины KTIP080R4BF09M 8,00 8,50 9,0 89,5 20,0 34,0 1,4 F KTIP085R4BF09M 8,50 9,00 9,0 91,0 21,5 36,0 1,5 G KTIP090R4BF10M 9,00 9,50 10,0 100,5 23,0 38,0 1,6 H KTIP095R4BF10M 9,50 10,00 10,0 102,0 25,0 40,0 1,6 I KTIP100R4BF11M 10,00 10,50 11,0 104,5 26,5 42,0 1,7 J KTIP105R4BF11M 10,50 11,00 11,0 105,0 28,0 44,0 1,8 K KTIP110R4BF12M 11,00 11,50 12,0 117,5 30,0 46,0 1,9 L KTIP115R4BF12M 11,50 12,00 12,0 119,0 31,5 48,0 2,0 M KTIP120R4BF13M 12,00 12,50 13,0 120,5 33,0 50,0 2,1 N KTIP125R4BF13M 12,50 13,00 13,0 123,0 35,0 52,0 2,2 O KTIP130R4BF14M 13,00 13,50 14,0 124,5 36,5 54,0 2,2 P KTIP135R4BF14M 13,50 14,00 14,0 126,0 38,5 56,0 2,3 Q KTIP140R4BF15M 14,00 14,50 15,0 132,5 40,0 58,0 2,4 R KTIP145R4BF15M 14,50 15,00 15,0 133,0 41,5 60,0 2,5 S KTIP150R4BF16M 15,00 16,00 16,0 137,0 45,0 64,0 2,6 T KTIP160R4BF17M 16,00 17,00 17,0 141,0 48,5 68,0 2,8 U KTIP170R4BF18M 17,00 18,00 18,0 145,0 52,0 72,0 2,9 V KTIP180R4BF18M 18,00 19,00 18,0 149,0 55,5 76,0 3,1 W I12 kennametal.com
