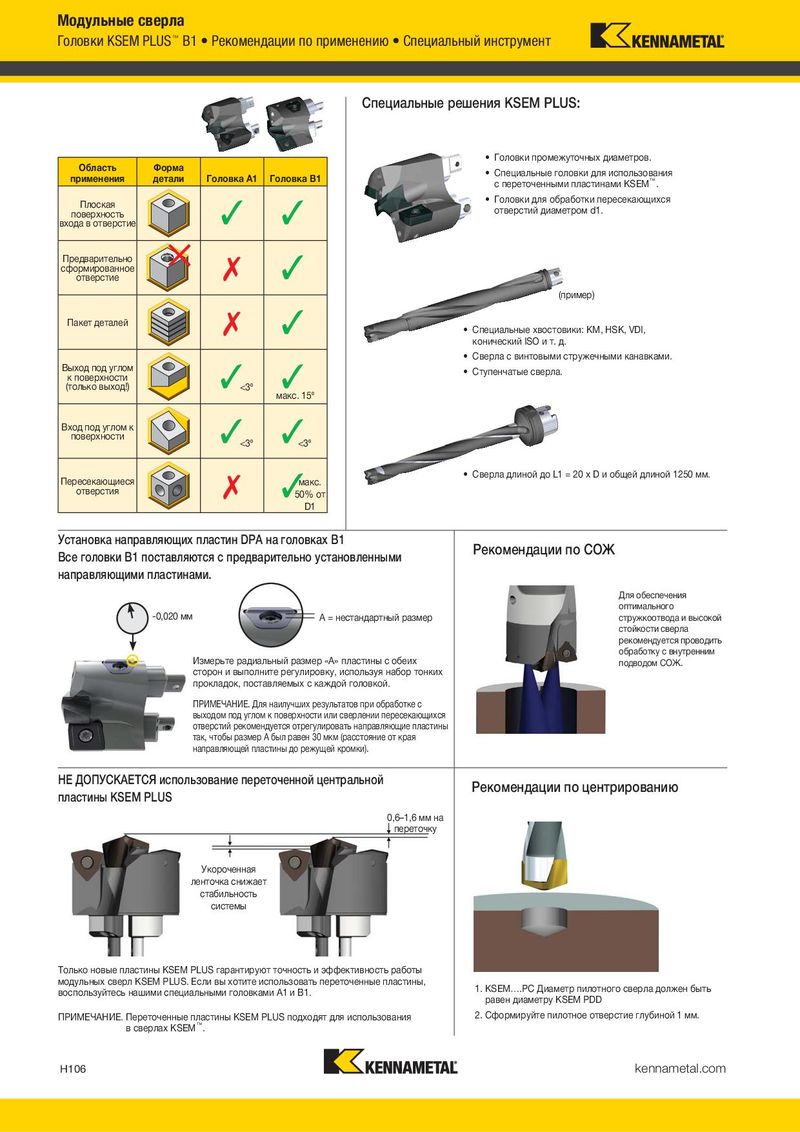

Модульные сверла Головки KSEM PLUS™ B1 • Рекомендации по применению • Специальный инструмент Специальные решения KSEM PLUS: • Головки промежуточных диаметров. Область Форма • Специальные головки для использования применения детали Головка A1 Головка B1 с переточенными пластинами KSEM™. Плоская ✓ ✓ • Головки для обработки пересекающихся поверхность отверстий диаметром d1. входа в отверстие Предварительно ✗ ✓ сформированное отверстие (пример) Пакет деталей ✗ ✓ • Специальные хвостовики: KM, HSK, VDI, конический ISO и т. д. • Сверла с винтовыми стружечными канавками. Выход под углом ✓<3º ✓ • Ступенчатые сверла. к поверхности (только выход!) макс. 15º Вход под углом к ✓<3º ✓<3º поверхности Пересекающиеся ✗ ✓макс. • Сверла длиной до L1 = 20 x D и общей длиной 1250 мм. отверстия 50% от D1 Установка направляющих пластин DPA на головках B1 Рекомендации по СОЖ Все головки B1 поставляются с предварительно установленными направляющими пластинами. Для обеспечения оптимального -0,020 мм A = нестандартный размер стружкоотвода и высокой стойкости сверла рекомендуется проводить обработку с внутренним Измерьте радиальный размер «A» пластины с обеих подводом СОЖ. сторон и выполните регулировку, используя набор тонких прокладок, поставляемых с каждой головкой. ПРИМЕЧАНИЕ. Для наилучших результатов при обработке с выходом под углом к поверхности или сверлении пересекающихся отверстий рекомендуется отрегулировать направляющие пластины так, чтобы размер A был равен 30 мкм (расстояние от края направляющей пластины до режущей кромки). НЕ ДОПУСКАЕТСЯ использование переточенной центральной Рекомендации по центрированию пластины KSEM PLUS 0,6–1,6 мм на переточку Укороченная ленточка снижает стабильность системы Только новые пластины KSEM PLUS гарантируют точность и эффективность работы модульных сверл KSEM PLUS. Если вы хотите использовать переточенные пластины, 1. KSEM….PC Диаметр пилотного сверла должен быть воспользуйтесь нашими специальными головками A1 и B1. равен диаметру KSEM PDD ПРИМЕЧАНИЕ. Переточенные пластины KSEM PLUS подходят для использования 2. Сформируйте пилотное отверстие глубиной 1 мм. в сверлах KSEM™. H106 kennametal.com
