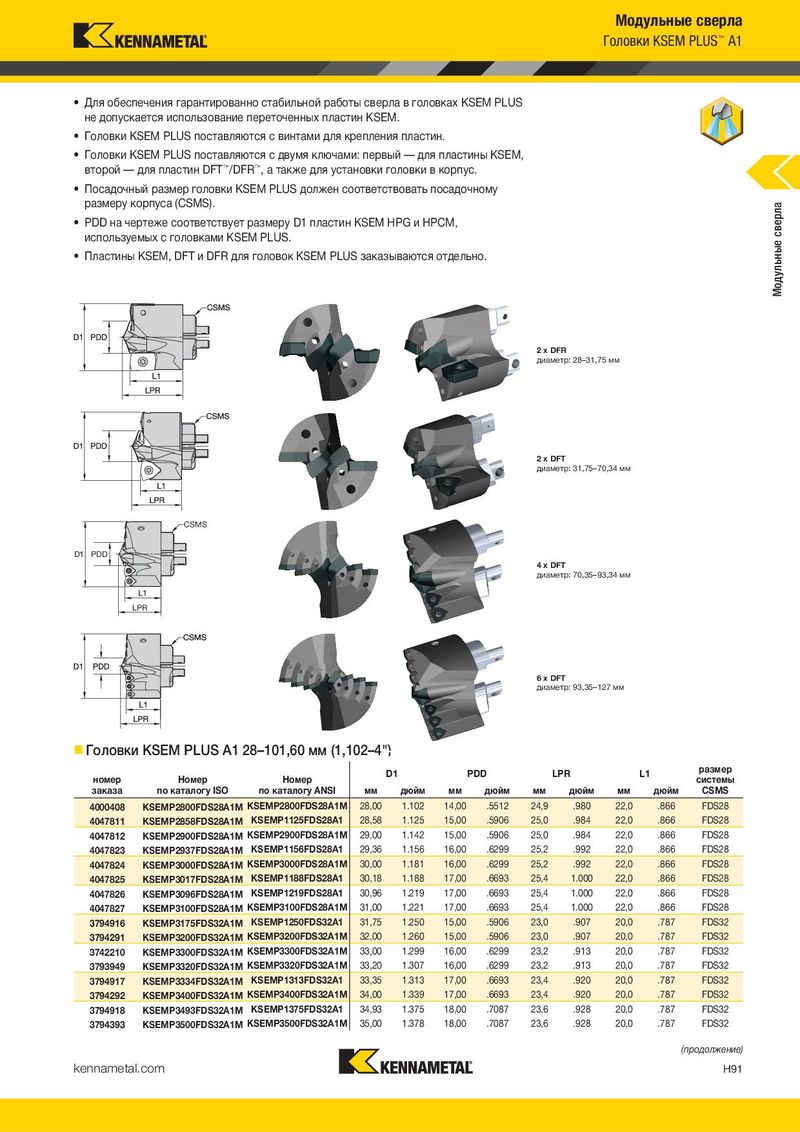

Модульные сверла Головки KSEM PLUS™ A1 • Для обеспечения гарантированно стабильной работы сверла в головках KSEM PLUS не допускается использование переточенных пластин KSEM. • Головки KSEM PLUS поставляются с винтами для крепления пластин. • Головки KSEM PLUS поставляются с двумя ключами: первый — для пластины KSEM, второй — для пластин DFT™/DFR™, а также для установки головки в корпус. • Посадочный размер головки KSEM PLUS должен соответствовать посадочному размеру корпуса (CSMS). Модульные сверла • PDD на чертеже соответствует размеру D1 пластин KSEM HPG и HPCM, используемых с головками KSEM PLUS. • Пластины KSEM, DFT и DFR для головок KSEM PLUS заказываются отдельно. 2 x DFR диаметр: 28–31,75 мм 2 x DFT диаметр: 31,75–70,34 мм CSMS D1 PDD 4 x DFT диаметр: 70,35–93,34 мм L1 LPR 6 x DFT диаметр: 93,35–127 мм „ Головки KSEM PLUS A1 28–101,60 мм (1,102–4"D) 1 PDD LPR L1 D1 PDD LPR L1 размер номер Номер Номер системы заказа по каталогу ISO по каталогу ANSI мм дюйм мм дюйм мм дюйм мм дюйм CSMS 4000408 KSEMP2800FDS28A1M KSEMP2800FDS28A1M 28,00 1.102 14,00 .5512 24,9 .980 22,0 .866 FDS28 4047811 KSEMP2858FDS28A1M KSEMP1125FDS28A1 28,58 1.125 15,00 .5906 25,0 .984 22,0 .866 FDS28 4047812 KSEMP2900FDS28A1M KSEMP2900FDS28A1M 29,00 1.142 15,00 .5906 25,0 .984 22,0 .866 FDS28 4047823 KSEMP2937FDS28A1M KSEMP1156FDS28A1 29,36 1.156 16,00 .6299 25,2 .992 22,0 .866 FDS28 4047824 KSEMP3000FDS28A1M KSEMP3000FDS28A1M 30,00 1.181 16,00 .6299 25,2 .992 22,0 .866 FDS28 4047825 KSEMP3017FDS28A1M KSEMP1188FDS28A1 30,18 1.188 17,00 .6693 25,4 1.000 22,0 .866 FDS28 4047826 KSEMP3096FDS28A1M KSEMP1219FDS28A1 30,96 1.219 17,00 .6693 25,4 1.000 22,0 .866 FDS28 4047827 KSEMP3100FDS28A1M KSEMP3100FDS28A1M 31,00 1.221 17,00 .6693 25,4 1.000 22,0 .866 FDS28 3794916 KSEMP3175FDS32A1M KSEMP1250FDS32A1 31,75 1.250 15,00 .5906 23,0 .907 20,0 .787 FDS32 3794291 KSEMP3200FDS32A1M KSEMP3200FDS32A1M 32,00 1.260 15,00 .5906 23,0 .907 20,0 .787 FDS32 3742210 KSEMP3300FDS32A1M KSEMP3300FDS32A1M 33,00 1.299 16,00 .6299 23,2 .913 20,0 .787 FDS32 3793949 KSEMP3320FDS32A1M KSEMP3320FDS32A1M 33,20 1.307 16,00 .6299 23,2 .913 20,0 .787 FDS32 3794917 KSEMP3334FDS32A1M KSEMP1313FDS32A1 33,35 1.313 17,00 .6693 23,4 .920 20,0 .787 FDS32 3794292 KSEMP3400FDS32A1M KSEMP3400FDS32A1M 34,00 1.339 17,00 .6693 23,4 .920 20,0 .787 FDS32 3794918 KSEMP3493FDS32A1M KSEMP1375FDS32A1 34,93 1.375 18,00 .7087 23,6 .928 20,0 .787 FDS32 3794393 KSEMP3500FDS32A1M KSEMP3500FDS32A1M 35,00 1.378 18,00 .7087 23,6 .928 20,0 .787 FDS32 (продолжение) kennametal.com H91
