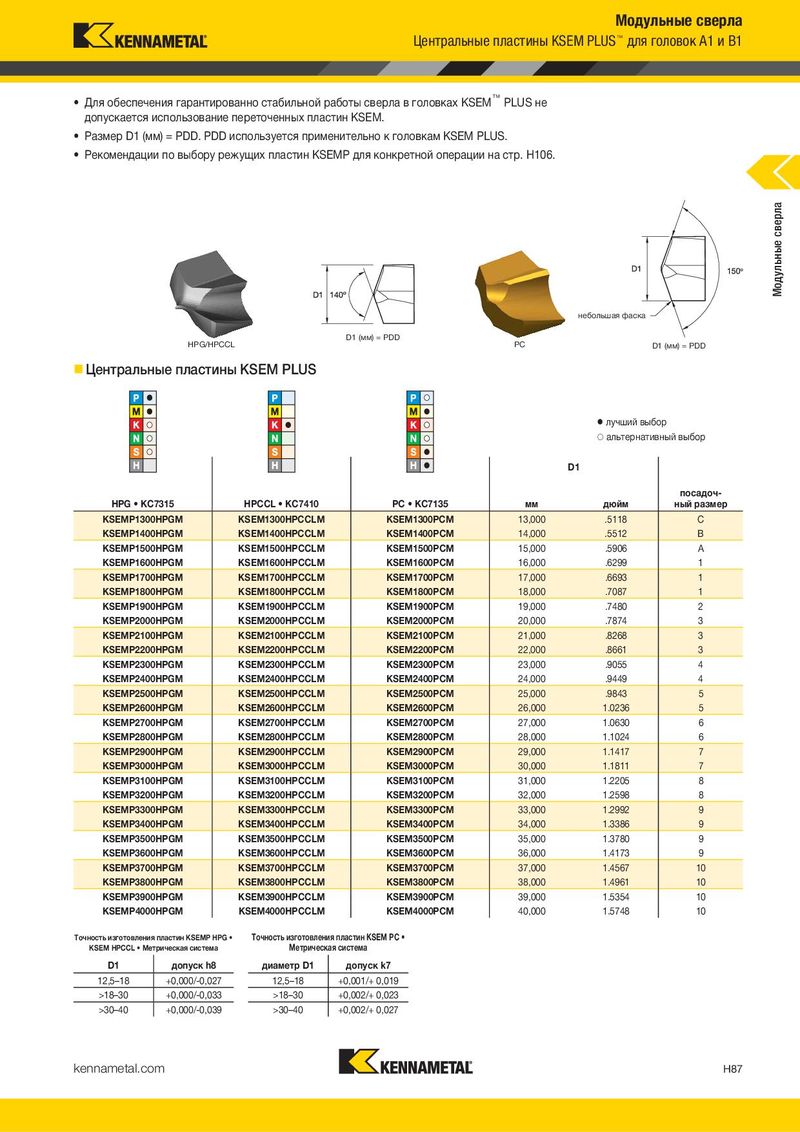

Модульные сверла Центральные пластины KSEM PLUS™ для головок A1 и B1 • Для обеспечения гарантированно стабильной работы сверла в головках KSEM™ PLUS не допускается использование переточенных пластин KSEM. • Размер D1 (мм) = PDD. PDD используется применительно к головкам KSEM PLUS. • Рекомендации по выбору режущих пластин KSEMP для конкретной операции на стр. H106. Модульные сверла небольшая фаска HPG/HPCCL D1 (мм) = PDD PC D1 (мм) = PDD „ Центральные пластины KSEM PLUS ⅷ лучший выбор ࠗ альтернативный выбор D1 посадоч- HPG • KC7315 HPCCL • KC7410 PC • KC7135 мм дюйм ный размер KSEMP1300HPGM KSEM1300HPCCLM KSEM1300PCM 13,000 .5118 C KSEMP1400HPGM KSEM1400HPCCLM KSEM1400PCM 14,000 .5512 B KSEMP1500HPGM KSEM1500HPCCLM KSEM1500PCM 15,000 .5906 A KSEMP1600HPGM KSEM1600HPCCLM KSEM1600PCM 16,000 .6299 1 KSEMP1700HPGM KSEM1700HPCCLM KSEM1700PCM 17,000 .6693 1 KSEMP1800HPGM KSEM1800HPCCLM KSEM1800PCM 18,000 .7087 1 KSEMP1900HPGM KSEM1900HPCCLM KSEM1900PCM 19,000 .7480 2 KSEMP2000HPGM KSEM2000HPCCLM KSEM2000PCM 20,000 .7874 3 KSEMP2100HPGM KSEM2100HPCCLM KSEM2100PCM 21,000 .8268 3 KSEMP2200HPGM KSEM2200HPCCLM KSEM2200PCM 22,000 .8661 3 KSEMP2300HPGM KSEM2300HPCCLM KSEM2300PCM 23,000 .9055 4 KSEMP2400HPGM KSEM2400HPCCLM KSEM2400PCM 24,000 .9449 4 KSEMP2500HPGM KSEM2500HPCCLM KSEM2500PCM 25,000 .9843 5 KSEMP2600HPGM KSEM2600HPCCLM KSEM2600PCM 26,000 1.0236 5 KSEMP2700HPGM KSEM2700HPCCLM KSEM2700PCM 27,000 1.0630 6 KSEMP2800HPGM KSEM2800HPCCLM KSEM2800PCM 28,000 1.1024 6 KSEMP2900HPGM KSEM2900HPCCLM KSEM2900PCM 29,000 1.1417 7 KSEMP3000HPGM KSEM3000HPCCLM KSEM3000PCM 30,000 1.1811 7 KSEMP3100HPGM KSEM3100HPCCLM KSEM3100PCM 31,000 1.2205 8 KSEMP3200HPGM KSEM3200HPCCLM KSEM3200PCM 32,000 1.2598 8 KSEMP3300HPGM KSEM3300HPCCLM KSEM3300PCM 33,000 1.2992 9 KSEMP3400HPGM KSEM3400HPCCLM KSEM3400PCM 34,000 1.3386 9 KSEMP3500HPGM KSEM3500HPCCLM KSEM3500PCM 35,000 1.3780 9 KSEMP3600HPGM KSEM3600HPCCLM KSEM3600PCM 36,000 1.4173 9 KSEMP3700HPGM KSEM3700HPCCLM KSEM3700PCM 37,000 1.4567 10 KSEMP3800HPGM KSEM3800HPCCLM KSEM3800PCM 38,000 1.4961 10 KSEMP3900HPGM KSEM3900HPCCLM KSEM3900PCM 39,000 1.5354 10 KSEMP4000HPGM KSEM4000HPCCLM KSEM4000PCM 40,000 1.5748 10 Точность изготовления пластин KSEMP HPG • Точность изготовления пластин KSEM PC • KSEM HPCCL • Метрическая система Метрическая система D1 допуск h8 диаметр D1 допуск k7 12,5–18 +0,000/-0,027 12,5–18 +0,001/+ 0,019 >18–30 +0,000/-0,033 >18–30 +0,002/+ 0,023 >30–40 +0,000/-0,039 >30–40 +0,002/+ 0,027 kennametal.com H87
