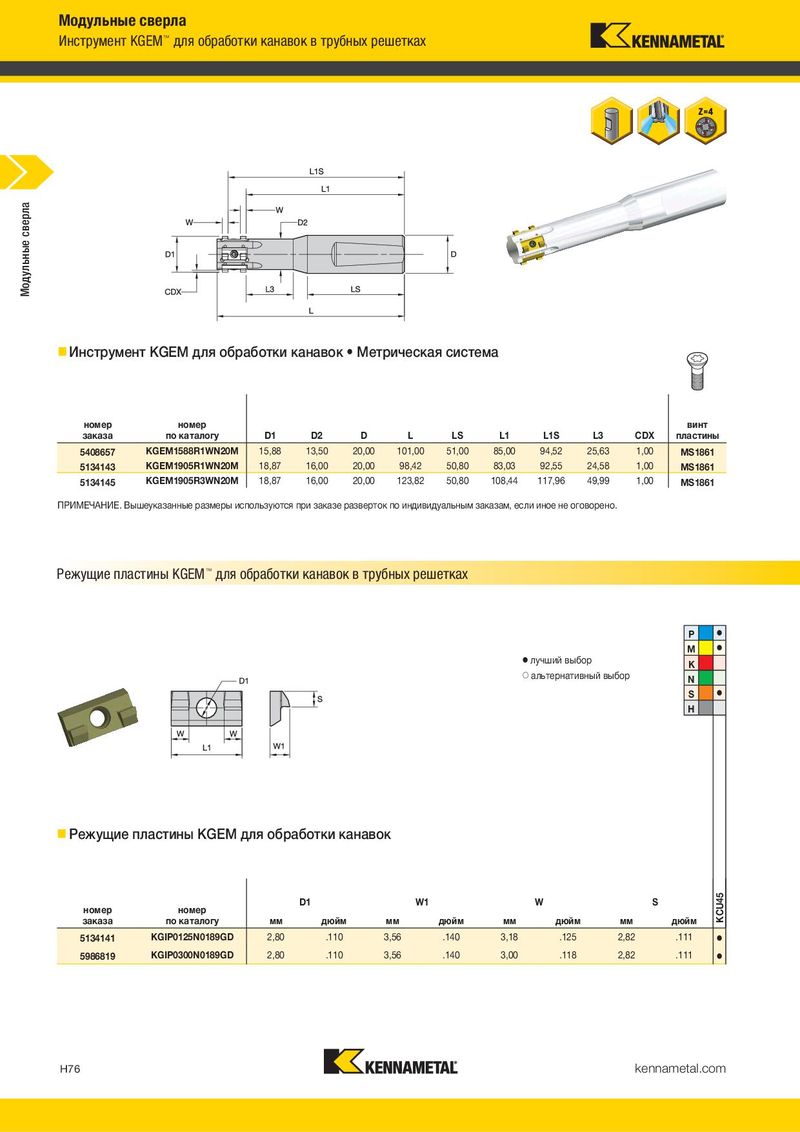

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 264

Модульные сверла Модульные сверла Инструмент KGEM для обработки канавок в трубных решетках ™ Рекомендации по применению P Сталь A516-70 M Нержавеющая сталь 304/Дуплексная сталь S Сплав Hastelloy  Инструмент KGEM для обработки отверстий в трубных решетках • Геометрия KGIP GD • Модульные сверла Модульные сверла Сплав KCU45™ • Внутренний подвод СОЖ • Метрическая система Группа число материала fz (мм/зуб) зубьев RPM vc (м/мин) VFC (мм/мин) VFL (мм/мин) DH (мм) DT (мм) P 0,05–0,075 4 1300–1500 77–89 2,46–4,27 264–457 19,05 18,87 M 0,05–0,075 4 600–900 35–53 1,70–2,57 183–274 19,05 18,87 S 0,05–0,075 4 250–300 15–18 0,48–0,86 51–91 19,05 18,87 Обозначение: fz — подача на зуб VFL — линейная подача = fz x число зубьев x RPM  Инструмент KGEM для обработки канавок • Метрическая система VFC — расчетная подача = VFL x (DH - DT)/DH DT — диаметр инструмента DH — диаметр отверстия ПРИМЕЧАНИЕ. Для инструментов увеличенной длины и станков невысокой жесткости выбирайте меньшие значения подачи (fz). При пониженном давлении СОЖ рекомендуется вести обработку с низкой частотой вращения. номер номер винт заказа по каталогу D1 D2 D L LS L1 L1S L3 CDX пластины 5408657 KGEM1588R1WN20M 15,88 13,50 20,00 101,00 51,00 85,00 94,52 25,63 1,00 MS1861 5134143 KGEM1905R1WN20M 18,87 16,00 20,00 98,42 50,80 83,03 92,55 24,58 1,00 MS1861 5134145 KGEM1905R3WN20M 18,87 16,00 20,00 123,82 50,80 108,44 117,96 49,99 1,00 MS1861 ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе разверток по индивидуальным заказам, если иное не оговорено. Режущие пластины KGEM™ для обработки канавок в трубных решетках P  M   лучший выбор K  альтернативный выбор N S  H  Режущие пластины KGEM для обработки канавок KCU45 D1 W1 W S номер номер заказа по каталогу мм дюйм мм дюйм мм дюйм мм дюйм 5134141 KGIP0125N0189GD 2,80 .110 3,56 .140 3,18 .125 2,82 .111  5986819 KGIP0300N0189GD 2,80 .110 3,56 .140 3,00 .118 2,82 .111  H76 kennametal.com kennametal.com H77
