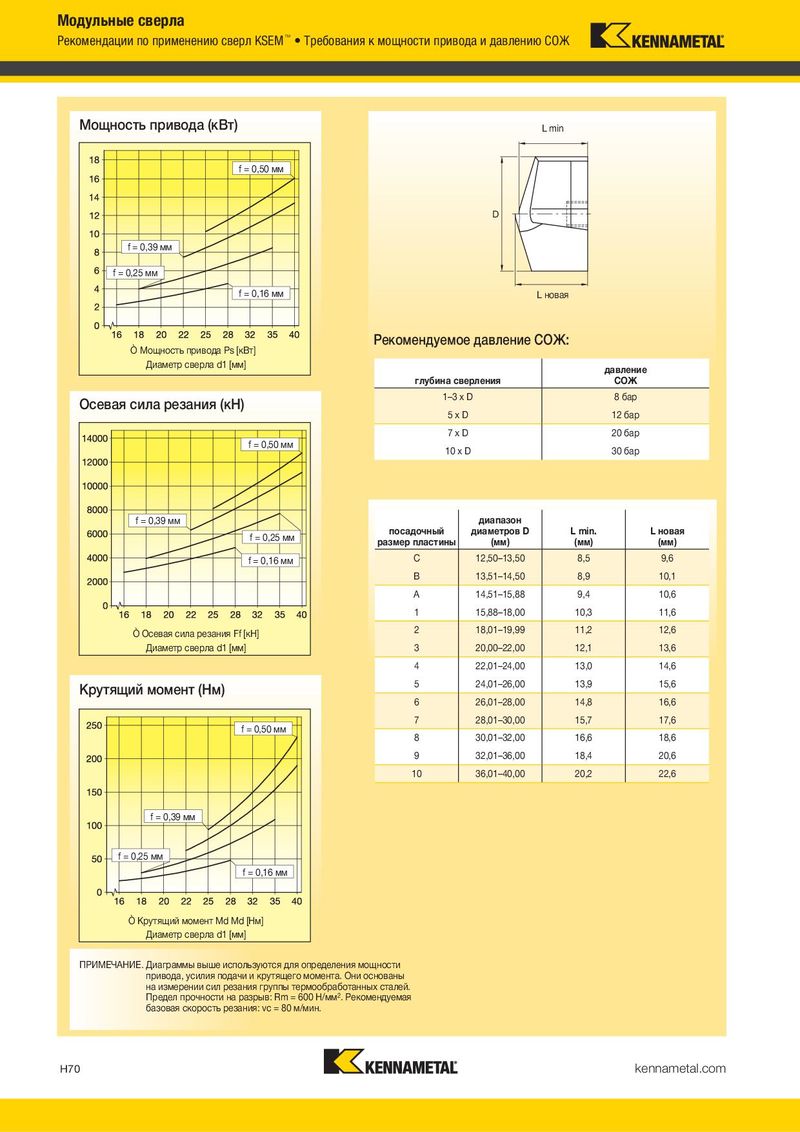

Модульные сверла Рекомендации по применению сверл KSEM™ • Требования к мощности привода и давлению СОЖ Мощность привода (кВт) L min f = 0,50 мм D f = 0,39 мм f = 0,25 мм f = 0,16 мм L новая Ò Мощность привода Ps [кВт] Рекомендуемое давление СОЖ: Диаметр сверла d1 [мм] давление глубина сверления СОЖ Осевая сила резания (кН) 1–3 x D 8 бар 5xD 12 бар 7xD 20 бар f = 0,50 мм 10 x D 30 бар f = 0,39 мм диапазон f = 0,25 мм посадочный диаметров D L min. L новая размер пластины (мм) (мм) (мм) f = 0,16 мм C 12,50–13,50 8,5 9,6 B 13,51–14,50 8,9 10,1 A 14,51–15,88 9,4 10,6 1 15,88–18,00 10,3 11,6 Ò Осевая сила резания Ff [кН] 2 18,01–19,99 11,2 12,6 Диаметр сверла d1 [мм] 3 20,00–22,00 12,1 13,6 4 22,01–24,00 13,0 14,6 Крутящий момент (Нм) 5 24,01–26,00 13,9 15,6 6 26,01–28,00 14,8 16,6 7 28,01–30,00 15,7 17,6 f = 0,50 мм 8 30,01–32,00 16,6 18,6 9 32,01–36,00 18,4 20,6 10 36,01–40,00 20,2 22,6 f = 0,39 мм f = 0,25 мм f = 0,16 мм Ò Крутящий момент Md Md [Нм] Диаметр сверла d1 [мм] ПРИМЕЧАНИЕ. Диаграммы выше используются для определения мощности привода, усилия подачи и крутящего момента. Они основаны на измерении сил резания группы термообработанных сталей. Предел прочности на разрыв: Rm = 600 Н/мм2. Рекомендуемая базовая скорость резания: vc = 80 м/мин. H70 kennametal.com
