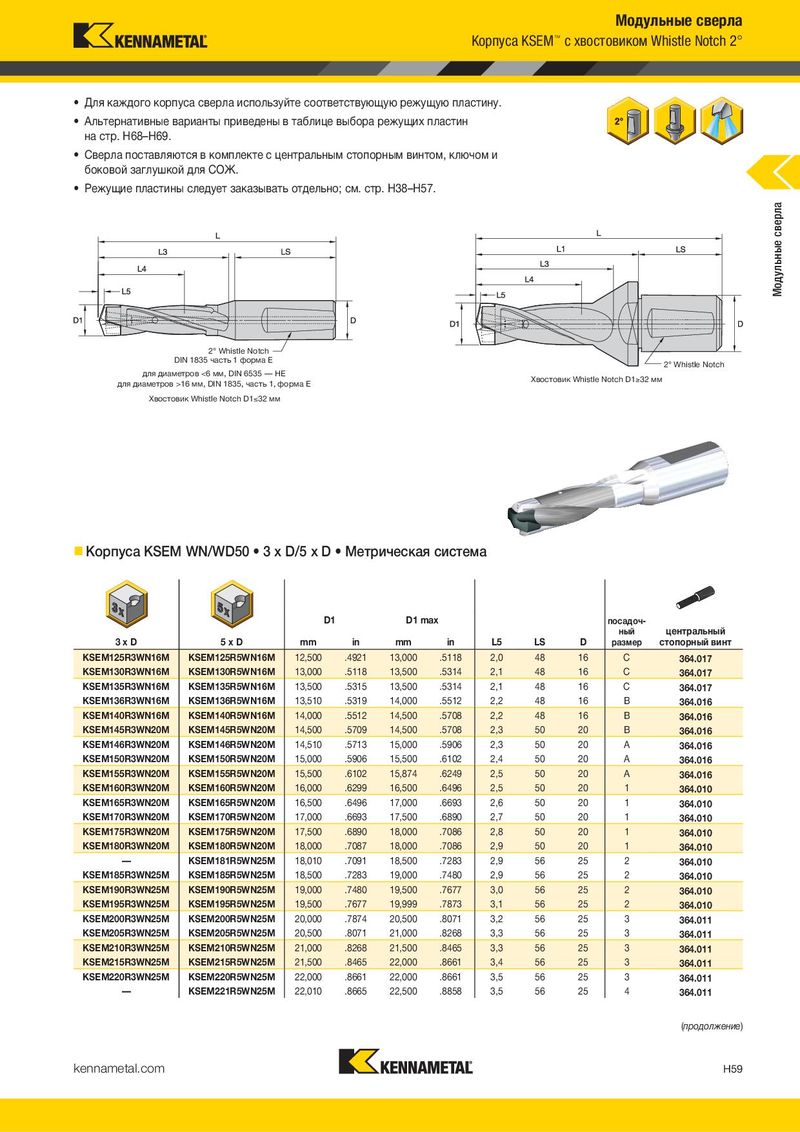

Модульные сверла Корпуса KSEM™ с хвостовиком Whistle Notch 2° • Для каждого корпуса сверла используйте соответствующую режущую пластину. • Альтернативные варианты приведены в таблице выбора режущих пластин на стр. H68–H69. • Сверла поставляются в комплекте с центральным стопорным винтом, ключом и боковой заглушкой для СОЖ. • Режущие пластины следует заказывать отдельно; см. стр. H38–H57. Модульные сверла 2° Whistle Notch DIN 1835 часть 1 форма E 2° Whistle Notch для диаметров <6 мм, DIN 6535 — HE Хвостовик Whistle Notch D1*32 мм для диаметров >16 мм, DIN 1835, часть 1, форма E Хвостовик Whistle Notch D1)32 мм „ Корпуса KSEM WN/WD50 • 3 x D/5 x D • Метрическая система D1 D1 max D1 D1 max посадоч- ный центральный 3xD 5xD mm in mm in L5 LS D размер стопорный винт KSEM125R3WN16M KSEM125R5WN16M 12,500 .4921 13,000 .5118 2,0 48 16 C 364.017 KSEM130R3WN16M KSEM130R5WN16M 13,000 .5118 13,500 .5314 2,1 48 16 C 364.017 KSEM135R3WN16M KSEM135R5WN16M 13,500 .5315 13,500 .5314 2,1 48 16 C 364.017 KSEM136R3WN16M KSEM136R5WN16M 13,510 .5319 14,000 .5512 2,2 48 16 B 364.016 KSEM140R3WN16M KSEM140R5WN16M 14,000 .5512 14,500 .5708 2,2 48 16 B 364.016 KSEM145R3WN20M KSEM145R5WN20M 14,500 .5709 14,500 .5708 2,3 50 20 B 364.016 KSEM146R3WN20M KSEM146R5WN20M 14,510 .5713 15,000 .5906 2,3 50 20 A 364.016 KSEM150R3WN20M KSEM150R5WN20M 15,000 .5906 15,500 .6102 2,4 50 20 A 364.016 KSEM155R3WN20M KSEM155R5WN20M 15,500 .6102 15,874 .6249 2,5 50 20 A 364.016 KSEM160R3WN20M KSEM160R5WN20M 16,000 .6299 16,500 .6496 2,5 50 20 1 364.010 KSEM165R3WN20M KSEM165R5WN20M 16,500 .6496 17,000 .6693 2,6 50 20 1 364.010 KSEM170R3WN20M KSEM170R5WN20M 17,000 .6693 17,500 .6890 2,7 50 20 1 364.010 KSEM175R3WN20M KSEM175R5WN20M 17,500 .6890 18,000 .7086 2,8 50 20 1 364.010 KSEM180R3WN20M KSEM180R5WN20M 18,000 .7087 18,000 .7086 2,9 50 20 1 364.010 — KSEM181R5WN25M 18,010 .7091 18,500 .7283 2,9 56 25 2 364.010 KSEM185R3WN25M KSEM185R5WN25M 18,500 .7283 19,000 .7480 2,9 56 25 2 364.010 KSEM190R3WN25M KSEM190R5WN25M 19,000 .7480 19,500 .7677 3,0 56 25 2 364.010 KSEM195R3WN25M KSEM195R5WN25M 19,500 .7677 19,999 .7873 3,1 56 25 2 364.010 KSEM200R3WN25M KSEM200R5WN25M 20,000 .7874 20,500 .8071 3,2 56 25 3 364.011 KSEM205R3WN25M KSEM205R5WN25M 20,500 .8071 21,000 .8268 3,3 56 25 3 364.011 KSEM210R3WN25M KSEM210R5WN25M 21,000 .8268 21,500 .8465 3,3 56 25 3 364.011 KSEM215R3WN25M KSEM215R5WN25M 21,500 .8465 22,000 .8661 3,4 56 25 3 364.011 KSEM220R3WN25M KSEM220R5WN25M 22,000 .8661 22,000 .8661 3,5 56 25 3 364.011 — KSEM221R5WN25M 22,010 .8665 22,500 .8858 3,5 56 25 4 364.011 (продолжение) kennametal.com H59
