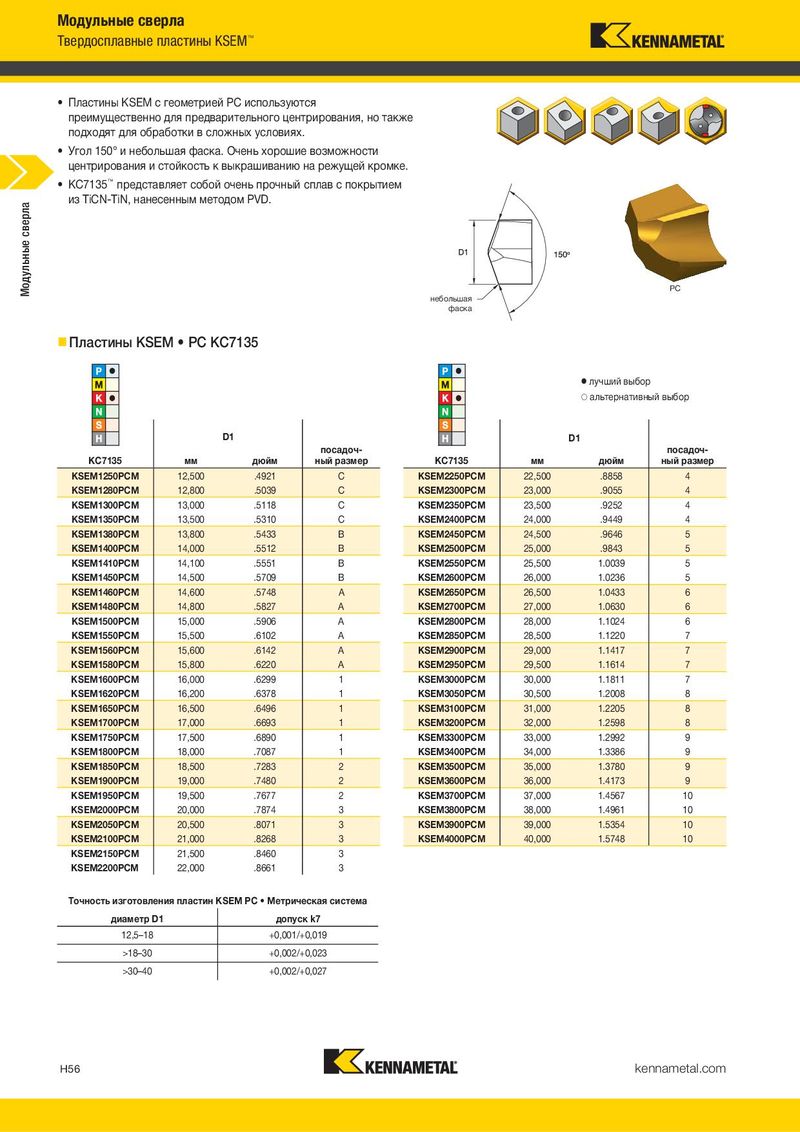

Модульные сверла Модульные сверла Твердосплавные пластины KSEM ™ Рекомендации по применению • Пластины KSEM с геометрией PC используются  Твердосплавные пластины для модульных сверл • KSEM™ • Геометрия PC • преимущественно для предварительного центрирования, но также Сплав KC7135™ • Внутренний подвод СОЖ • Метрическая система подходят для обработки в сложных условиях. • Угол 150° и небольшая фаска. Очень хорошие возможности Скорость центрирования и стойкость к выкрашиванию на режущей кромке. Метрическая система резания — vc • KC7135™ представляет собой очень прочный сплав с покрытием Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра из TiCN-TiN, нанесенным методом PVD. Модульные сверла Модульные сверла Группа мате- Начальное риала min значение max 12,5 16,0 20,0 25,4 32,0 1 90 100 110 мм/об 0,14–0,23 0,17–0,25 0,19–0,29 0,23–0,38 0,26–0,43 2 80 90 100 мм/об 0,17–0,23 0,19–0,25 0,22–0,29 0,29–0,38 0,32–0,43 3 55 65 75 мм/об 0,14–0,20 0,15–0,23 0,17–0,25 0,23–0,34 0,26–0,38 PC P 4 50 60 70 мм/об 0,11–0,20 0,13–0,23 0,14–0,25 0,18–0,34 0,21–0,38 небольшая фаска 5 45 50 60 мм/об 0,08–0,11 0,10–0,13 0,11–0,14 0,14–0,18 0,15–0,20 6 45 55 65 мм/об 0,11–0,17 0,13–0,18 0,14–0,20 0,18–0,28 0,21–0,31 60 90 мм/об 0,08–0,24 0,09–0,28 0,11–0,31 0,14–0,43 0,15–0,48  Пластины KSEM • PC KC7135 1 60 K 2 60 60 75 мм/об 0,18–0,24 0,21–0,28 0,23–0,31 0,28–0,37 0,32–0,42 3 40 40 75 мм/об 0,15–0,24 0,18–0,26 0,21–0,29 0,23–0,37 0,25–0,42  лучший выбор  альтернативный выбор D1 D1 посадоч- посадоч- KC7135 мм дюйм ный размер KC7135 мм дюйм ный размер KSEM1250PCM 12,500 .4921 C KSEM2250PCM 22,500 .8858 4 KSEM1280PCM 12,800 .5039 C KSEM2300PCM 23,000 .9055 4 KSEM1300PCM 13,000 .5118 C KSEM2350PCM 23,500 .9252 4 KSEM1350PCM 13,500 .5310 C KSEM2400PCM 24,000 .9449 4 KSEM1380PCM 13,800 .5433 B KSEM2450PCM 24,500 .9646 5 KSEM1400PCM 14,000 .5512 B KSEM2500PCM 25,000 .9843 5 KSEM1410PCM 14,100 .5551 B KSEM2550PCM 25,500 1.0039 5 KSEM1450PCM 14,500 .5709 B KSEM2600PCM 26,000 1.0236 5 KSEM1460PCM 14,600 .5748 A KSEM2650PCM 26,500 1.0433 6 KSEM1480PCM 14,800 .5827 A KSEM2700PCM 27,000 1.0630 6 KSEM1500PCM 15,000 .5906 A KSEM2800PCM 28,000 1.1024 6 KSEM1550PCM 15,500 .6102 A KSEM2850PCM 28,500 1.1220 7 KSEM1560PCM 15,600 .6142 A KSEM2900PCM 29,000 1.1417 7 KSEM1580PCM 15,800 .6220 A KSEM2950PCM 29,500 1.1614 7 KSEM1600PCM 16,000 .6299 1 KSEM3000PCM 30,000 1.1811 7 KSEM1620PCM 16,200 .6378 1 KSEM3050PCM 30,500 1.2008 8 KSEM1650PCM 16,500 .6496 1 KSEM3100PCM 31,000 1.2205 8 KSEM1700PCM 17,000 .6693 1 KSEM3200PCM 32,000 1.2598 8 KSEM1750PCM 17,500 .6890 1 KSEM3300PCM 33,000 1.2992 9 KSEM1800PCM 18,000 .7087 1 KSEM3400PCM 34,000 1.3386 9 KSEM1850PCM 18,500 .7283 2 KSEM3500PCM 35,000 1.3780 9 KSEM1900PCM 19,000 .7480 2 KSEM3600PCM 36,000 1.4173 9 KSEM1950PCM 19,500 .7677 2 KSEM3700PCM 37,000 1.4567 10 KSEM2000PCM 20,000 .7874 3 KSEM3800PCM 38,000 1.4961 10 KSEM2050PCM 20,500 .8071 3 KSEM3900PCM 39,000 1.5354 10 KSEM2100PCM 21,000 .8268 3 KSEM4000PCM 40,000 1.5748 10 KSEM2150PCM 21,500 .8460 3 KSEM2200PCM 22,000 .8661 3 Точность изготовления пластин KSEM PC • Метрическая система диаметр D1 допуск k7 12,5–18 +0,001/+0,019 >18–30 +0,002/+0,023 >30–40 +0,002/+0,027 H56 kennametal.com kennametal.com H57
