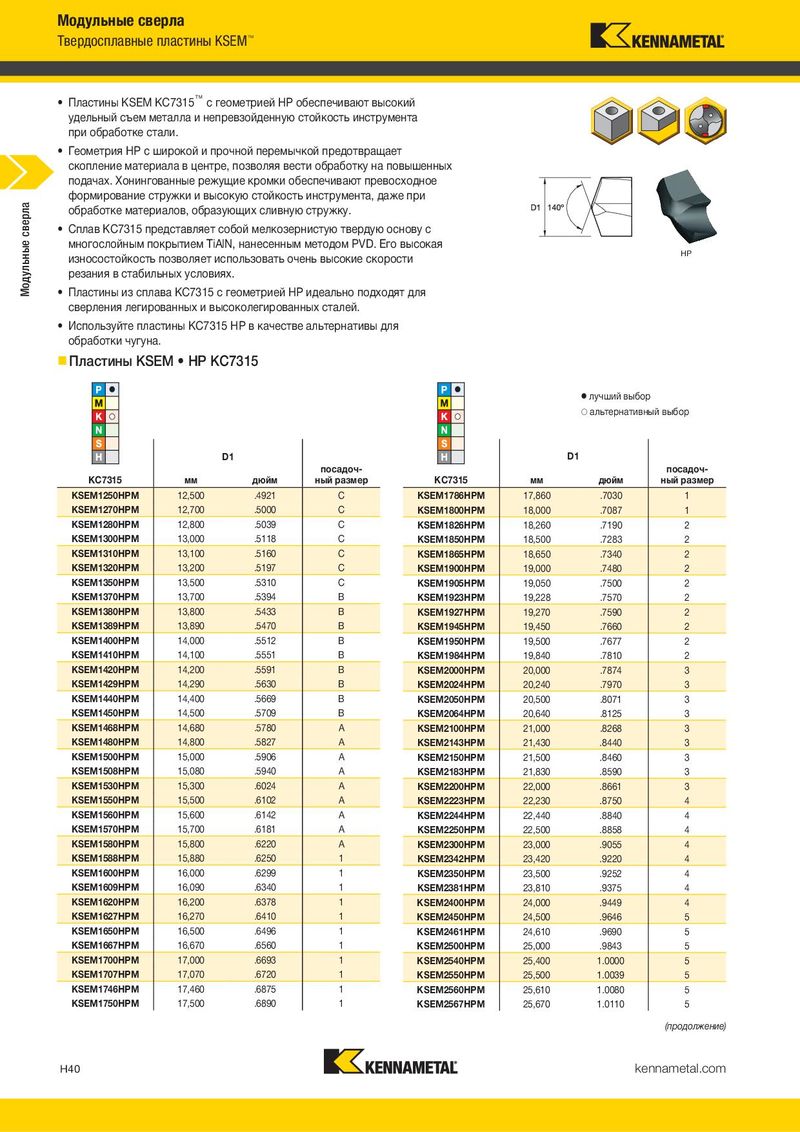

Модульные сверла Модульные сверла Твердосплавные пластины KSEM ™ Твердосплавные пластины KSEM™ • Пластины KSEM KC7315™ с геометрией HP обеспечивают высокий (KSEM Inserts • HP KC7315™ — продолжение) удельный съем металла и непревзойденную стойкость инструмента при обработке стали.  лучший выбор • Геометрия HP с широкой и прочной перемычкой предотвращает  альтернативный выбор скопление материала в центре, позволяя вести обработку на повышенных подачах. Хонингованные режущие кромки обеспечивают превосходное формирование стружки и высокую стойкость инструмента, даже при D1 D1 Модульные сверла Модульные сверла обработке материалов, образующих сливную стружку. посадоч- посадоч- KC7315 мм дюйм ный размер KC7315 мм дюйм ный размер • Сплав KC7315 представляет собой мелкозернистую твердую основу с KSEM2600HPM 26,000 1.0236 5 KSEM3150HPM 31,500 1.2402 8 многослойным покрытием TiAlN, нанесенным методом PVD. Его высокая HP KSEM2619HPM 26,190 1.0310 6 KSEM3175HPM 31,750 1.2500 8 износостойкость позволяет использовать очень высокие скорости KSEM2650HPM 26,500 1.0433 6 KSEM3200HPM 32,000 1.2598 8 резания в стабильных условиях. KSEM2659HPM 26,590 1.0470 6 KSEM3250HPM 32,500 1.2795 9 • Пластины из сплава KC7315 с геометрией HP идеально подходят для KSEM2700HPM 27,000 1.0630 6 KSEM3300HPM 33,000 1.2992 9 сверления легированных и высоколегированных сталей. KSEM2750HPM 27,500 1.0827 6 KSEM3334HPM 33,340 1.3130 9 • Используйте пластины KC7315 HP в качестве альтернативы для KSEM2778HPM 27,780 1.0940 6 KSEM3400HPM 34,000 1.3386 9 обработки чугуна. KSEM2800HPM 28,000 1.1024 6 KSEM3413HPM 34,130 1.3440 9 KSEM3493HPM 34,930 1.3750 9  Пластины KSEM • HP KC7315 KSEM2818HPM 28,180 1.1090 7 KSEM3500HPM 35,000 1.3780 9 KSEM2850HPM 28,500 1.1220 7 KSEM2858HPM 28,580 1.1250 7 KSEM3550HPM 35,500 1.3976 9  лучший выбор KSEM2900HPM 29,000 1.1417 7 KSEM3600HPM 36,000 1.4173 9  альтернативный выбор KSEM3750HPM 37,500 1.4764 10 KSEM2937HPM 29,370 1.1563 7 KSEM2950HPM 29,500 1.1614 7 KSEM3800HPM 38,000 1.4961 10 KSEM2977HPM 29,770 1.1720 7 KSEM3810HPM 38,100 1.5000 10 D1 D1 KSEM3000HPM 30,000 1.1811 7 KSEM3850HPM 38,500 1.5157 10 посадоч- посадоч- KSEM3016HPM 30,160 1.1875 8 KSEM3900HPM 39,000 1.5354 10 KC7315 мм дюйм ный размер KC7315 мм дюйм ный размер KSEM3050HPM 30,500 1.2008 8 KSEM3950HPM 39,500 1.5551 10 KSEM1250HPM 12,500 .4921 C KSEM1786HPM 17,860 .7030 1 KSEM4000HPM 40,000 1.5748 10 KSEM3096HPM 30,960 1.2190 8 KSEM1270HPM 12,700 .5000 C KSEM1800HPM 18,000 .7087 1 KSEM3100HPM 31,000 1.2205 8 KSEM1280HPM 12,800 .5039 C KSEM1826HPM 18,260 .7190 2 KSEM1300HPM 13,000 .5118 C KSEM1850HPM 18,500 .7283 2 KSEM1310HPM 13,100 .5160 C KSEM1865HPM 18,650 .7340 2 Точность изготовления пластин KSEM HP • Метрическая система KSEM1320HPM 13,200 .5197 C KSEM1900HPM 19,000 .7480 2 диаметр D1 допуск h8 KSEM1350HPM 13,500 .5310 C KSEM1905HPM 19,050 .7500 2 12,5–18 +0,000/-0,027 KSEM1370HPM 13,700 .5394 B KSEM1923HPM 19,228 .7570 2 >18–30 +0,000/-0,033 KSEM1380HPM 13,800 .5433 B KSEM1927HPM 19,270 .7590 2 >30–40 +0,000/-0,039 KSEM1389HPM 13,890 .5470 B KSEM1945HPM 19,450 .7660 2 KSEM1400HPM 14,000 .5512 B KSEM1950HPM 19,500 .7677 2 KSEM1410HPM 14,100 .5551 B KSEM1984HPM 19,840 .7810 2 Рекомендации по применению KSEM1420HPM 14,200 .5591 B KSEM2000HPM 20,000 .7874 3 KSEM1429HPM 14,290 .5630 B KSEM2024HPM 20,240 .7970 3  Твердосплавные пластины для модульных сверл • KSEM™ • Геометрия HP • Сплав KC7315 • KSEM1440HPM 14,400 .5669 B KSEM2050HPM 20,500 .8071 3 KSEM1450HPM 14,500 .5709 B KSEM2064HPM 20,640 .8125 3 Внутренний подвод СОЖ • Метрическая система KSEM1468HPM 14,680 .5780 A KSEM2100HPM 21,000 .8268 3 Скорость резания Метрическая система KSEM1480HPM 14,800 .5827 A KSEM2143HPM 21,430 .8440 3 — vc KSEM1500HPM 15,000 .5906 A KSEM2150HPM 21,500 .8460 3 Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра KSEM1508HPM 15,080 .5940 A KSEM2183HPM 21,830 .8590 3 Группа KSEM1530HPM 15,300 .6024 A KSEM2200HPM 22,000 .8661 3 мате- Начальное KSEM1550HPM 15,500 .6102 A KSEM2223HPM 22,230 .8750 4 риала min значение max 12,5 16,0 20,0 25,4 32,0 40,0 KSEM1560HPM 15,600 .6142 A KSEM2244HPM 22,440 .8840 4 1 70 90 110 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM1570HPM 15,700 .6181 A KSEM2250HPM 22,500 .8858 4 2 80 100 120 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM1580HPM 15,800 .6220 A KSEM2300HPM 23,000 .9055 4 3 65 75 80 мм/об 0,15–0,28 0,17–0,31 0,19–0,36 0,25–0,46 0,23–0,53 0,33–0,60 P KSEM1588HPM 15,880 .6250 1 KSEM2342HPM 23,420 .9220 4 4 50 65 75 мм/об 0,12–0,28 0,14–0,31 0,16–0,36 0,20–0,46 0,23–0,53 0,30–0,60 KSEM1600HPM 16,000 .6299 1 KSEM2350HPM 23,500 .9252 4 5 45 50 65 мм/об 0,09–0,15 0,11–0,18 0,12–0,21 0,15 –0,25 0,17–0,29 0,20–0,33 KSEM1609HPM 16,090 .6340 1 KSEM2381HPM 23,810 .9375 4 6 45 50 65 мм/об 0,12–0,23 0,14–0,26 0,16–0,29 0,20 –0,38 0,23 –0,43 0,26–0,54 KSEM1620HPM 16,200 .6378 1 KSEM2400HPM 24,000 .9449 4 KSEM1627HPM 16,270 .6410 1 KSEM2450HPM 24,500 .9646 5 KSEM1650HPM 16,500 .6496 1 KSEM2461HPM 24,610 .9690 5 KSEM1667HPM 16,670 .6560 1 KSEM2500HPM 25,000 .9843 5 KSEM1700HPM 17,000 .6693 1 KSEM2540HPM 25,400 1.0000 5 KSEM1707HPM 17,070 .6720 1 KSEM2550HPM 25,500 1.0039 5 KSEM1746HPM 17,460 .6875 1 KSEM2560HPM 25,610 1.0080 5 KSEM1750HPM 17,500 .6890 1 KSEM2567HPM 25,670 1.0110 5 (продолжение) H40 kennametal.com kennametal.com H41
