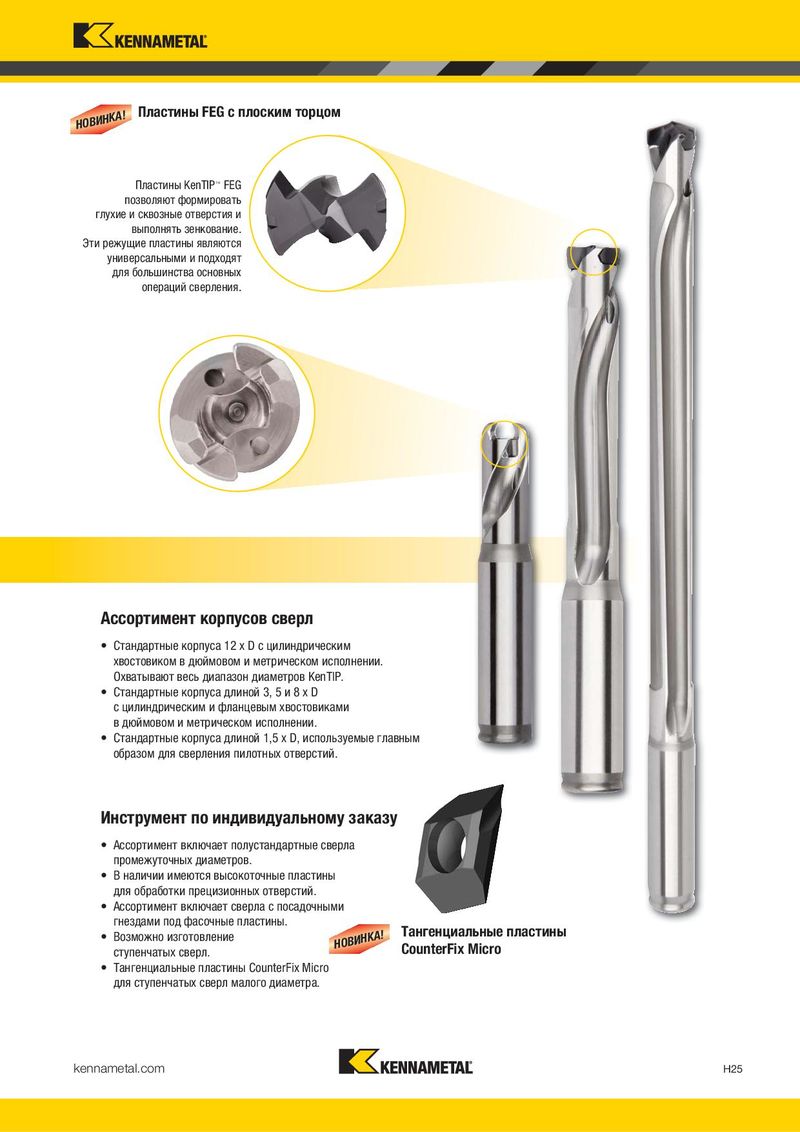

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 213

Модульная система

сверления KenTIP™

Основная область применения

Модульные сверла KenTIP обеспечивают уровень производительности, сопоставимый с производительностью цельных твердосплавных сверл. Система крепления собственной разработки позволяет заменять пластины непосредственно на станке. Используйте KenTIP при обработке стали, чугуна, ковкого чугуна и нержавеющей стали. Ассортимент серии KenTIP включает модульные сверла диаметром до 27,99 мм (1,1020"). Возможность смены пластины непосредственно на станке без извлечения корпуса сокращает время наладки и экономит затраты на изготовление. Пластины KenTIP FEG с плоским торцом представляют собой простое и очень надежное решение для сверления глухих отверстий в широком диапазоне условий обработки.

Пластины FEG с плоским торцом НОВИНКА!

Пластины KenTIP™ FEG позволяют формировать глухие и сквозные отверстия и выполнять зенкование. Эти режущие пластины являются универсальными и подходят для большинства основных операций сверления.

Особенности и преимущества

Усовершенствованное крепление Неперетачиваемые пластины Ассортимент корпусов сверл

• Прочные посадочные гнезда под все пластины
• Отсутствие затрат на переточку.
• Стандартные корпуса 12 x D с цилиндрическим

и на всех корпусах. Стабильно высокая производительность. хвостовиком в дюймовом и метрическом исполнении.

• Повышенная стойкость головки и корпуса сверла в
• Отсутствие затрат, связанных с потоками инструментов, Охватывают весь диапазон диаметров KenTIP.

нестабильных условиях, особенно при боковых нагрузках. ожидающих переточки. Стандартные корпуса длиной 3, 5 и 8 x D

с цилиндрическим и фланцевым хвостовиками в дюймовом и метрическом исполнении.

• Стандартные корпуса длиной 1,5 x D, используемые главным образом для сверления пилотных отверстий.

Геометрия вершины сверла HP Специализированные марки

сплавов и геометрии

• Возможность обработки с очень большими подачами.
• Низкая осевая нагрузка предотвращает изгиб детали. Инструмент по индивидуальному заказу
• Сплав KCP15™ имеет принципиально новое покрытие,
• Превосходные возможности центрирования.

нанесенное методом PVD, повышающее стойкость инструмента

• Ассортимент включает полустандартные сверла

при обработке стали. промежуточных диаметров.

• Сплав KCPM45™ состоит из очень прочной мелкозернистой
• В наличии имеются высокоточные пластины

твердосплавной основы с покрытием из TiAlN, нанесенным для обработки прецизионных отверстий. методом PVD. Он используется в пластинах FEG для сверл с плоским торцом. Ассортимент включает сверла с посадочными Простая смена пластин гнездами под фасочные пластины.

• Для обработки чугуна и нержавеющей стали рекомендуется Тангенциальные пластины

использовать наши новые модульные сверла серии KenTIP FS. Возможно изготовление НОВИНКА!

• Система крепления не требует винтов или прижимов. CounterFix Micro

Подробная информация на стр. H6. ступенчатых сверл.

• Возможность смены режущих головок с использованием
• Пластины KC7320™ HPL и KC7410™ HPC для сверл KenTIP
• Тангенциальные пластины CounterFix Micro

предусмотренного инструмента, без снятия корпуса сверла для ступенчатых сверл малого диаметра. доступны через приложение NOVO™ или при обращении к со станка. нашим специалистам.
